飞图结构大小暗柱校核
准确完美、强大高效、一键校核平面与表格的墙柱
飞图结构大小暗柱校核,看似微不足道,然而从图纸实测经验看,再完美再自信的用户墙柱图纸经过校核之后无一例外能发现不少错误和问题。
此功能是应用户要求,为了解决暗柱平面图和和大样表格直接的几何形状、编号等是否一致而推出的整套墙柱平面与大样校核功能。在实际工程中,墙柱构件存在构件数目巨大、种类和编号繁多,导致平面和大样极其容易出错(形状错误、编号错误)等许多问题。
使用飞图结构大小暗柱校核功能即可彻底完美解决这些困扰,通过指定大小柱编号、轮廓等图层之后,即可一键迅速全图精确校核这些图纸中存在的各种错误用显眼的小旗标识出来,同时每个编号下提取出大柱表格中的配筋方便用户随时复核,更有将平面小柱和大柱同时复制到该编号下以便用户随时手工核对;后续用QQV,QQA等命令将这些错误快速定位,用户可根据提示迅速找到错误原因并修改。更加值得一提的是附带的“大小暗柱校核结果巡视”命令(QQV),实质是一个任意图纸的大小柱编号巡视、定位、遍历命令,不需要任何条件,仅需指定大小柱编号即可准确实现,非常方便高效。
飞图大小暗柱校核,还提供对话框上的【更多参数】,以及【小柱识别参数】、【大柱识别参数】两个附加命令用来辅助用户解决判断可能出现的识别误差,因此能适应各种用户画图习惯,经过大量高强度测试,证明已完美解决了不同用户图纸风格、不同用户画图习惯引起的识别难题.......

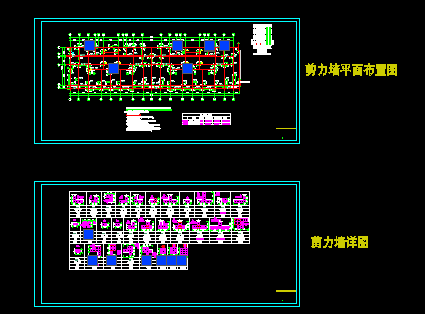

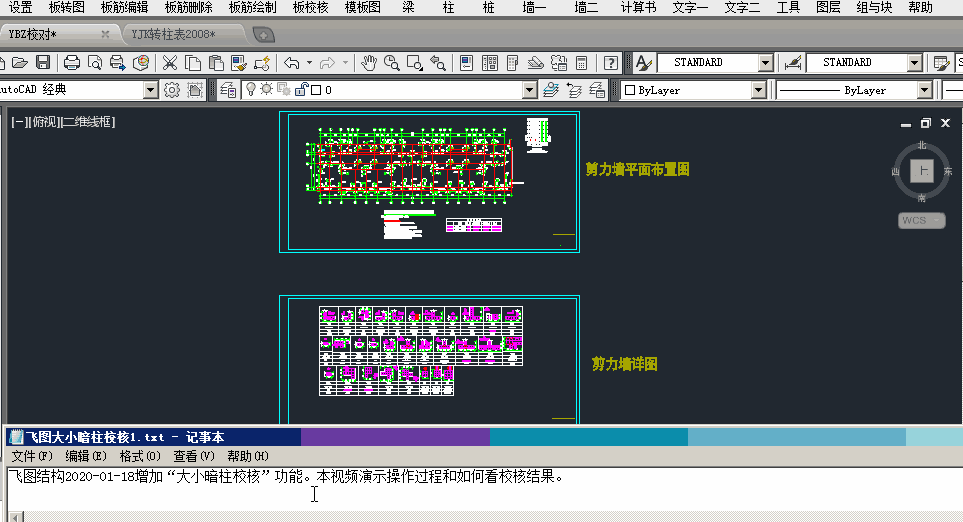

飞图大小暗柱校核演示
飞图大小暗柱校核演示
飞图大小暗柱校核,校核了什么内容?
飞图大小暗柱校核,校核了什么内容?
飞图大小暗柱校核,对用户图纸有什么要求?
飞图大小暗柱校核,对用户图纸有什么要求?
飞图大小暗柱校核的操作步骤?
飞图大小暗柱校核的操作步骤?
飞图大小暗柱校核常见问题(订阅用户专用)
飞图大小暗柱校核常见问题(订阅用户专用)

基本来说,校核内容有三部分:
1,对于小柱(平面),校核内容:每个编号对应一个合法正确的封闭多段线小柱轮廓;如果该编号处有多于一个小柱轮廓,或者该编号没有轮廓(注意有时候可能是因为识别参数导致的、此时需要修改识别参数,详细可以执行[飞图大小柱校核]后按空格或回车弹出设置对话框、然后点[更多选项])。
1,对于小柱(平面),校核内容:每个编号对应一个合法正确的封闭多段线小柱轮廓;如果该编号处有多于一个小柱轮廓,或者该编号没有轮廓(注意有时候可能是因为识别参数导致的、此时需要修改识别参数,详细可以执行[飞图大小柱校核]后按空格或回车弹出设置对话框、然后点[更多选项])。

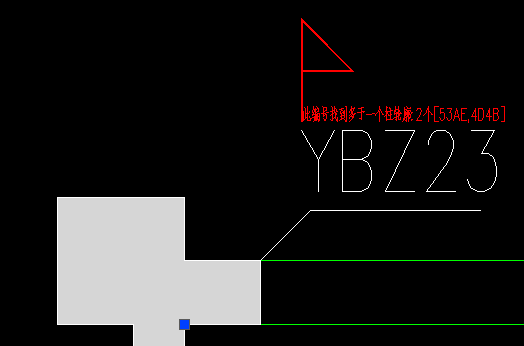

实例:此处小柱,用户不小心多画了一个点状的多段线(肉眼无法看到)。会提示“此编号找到多于一个柱轮廓”:

2,对于大柱(平面),校核内容:每个编号对应一个合法正确的封闭多段线大柱轮廓;如果该编号处有多于一个大柱轮廓(注意有时候可能是因为识别参数导致的、此时需要修改识别参数,详细可以通过命令),或者该编号没有轮廓(注意大多数时候可能是因为没正确指定大柱轮廓图层参数导致的、此时需要修改识别参数,详细可以执行[飞图大小柱校核]后按空格或回车弹出设置对话框)。

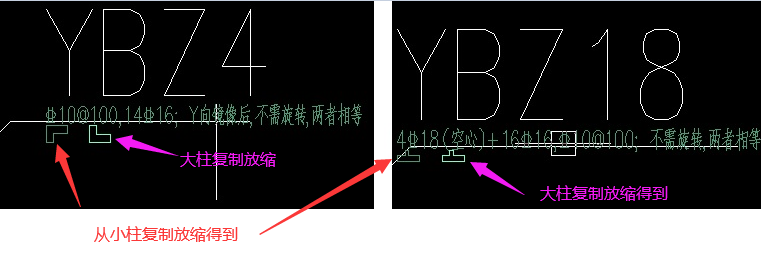

3,对于同一个编号,校核:该编号所有小柱与表格里的大柱的轮廓一致。这里说的一致并不是直接复制过来就完全重合就认为一致,而是考虑了比例系数(该系数在对话框上需要确认和指定);而且考虑了两个柱子之间(由于归并)任意变换和放置方向的不同,例如X或Y向镜像、旋转90/180/170度等几何变换后,两柱如果不一致则提示“两者不相等”。

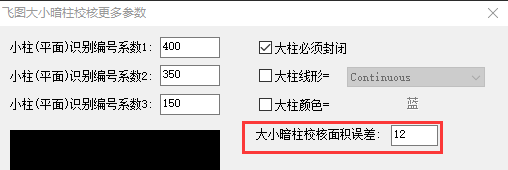

值得注意的是,在判断大小柱是否一致时候,首先用了面积的比较。如果面积值不相等(在容差范围内)则不进行后续判定直接认为两者不等。面积容许误差可以这里设置:

本功能暂时不支持图块和参照。
对图纸中大柱小柱的具体要求是:
大小柱编号:普通单行文字、不支持多行文字
大小柱轮廓:普通多段线。如果是散的直线,需要先:菜单项: 模板图 -> 选层封闭;如果是二维多段线,需要先CAD命令[convert]->p->a

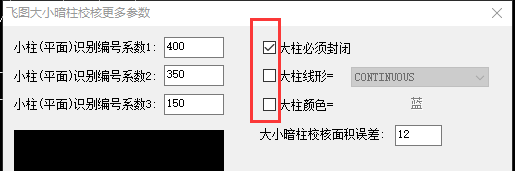

须知由于实际工程中用户图纸复杂多样、画图风格多变,柱表内实体多,大柱轮廓有时候需要加线型、颜色,藉此与其他非柱轮廓实体区分开来,详细可以执行命令后按空格或回车弹出设置对话框、然后点[更多参数]根据需求勾或不勾选这3个选项,其中第一个选项“大柱必须封闭”是默认勾选的:

此外大小暗柱校核也适用于柱表和柱平面的校对

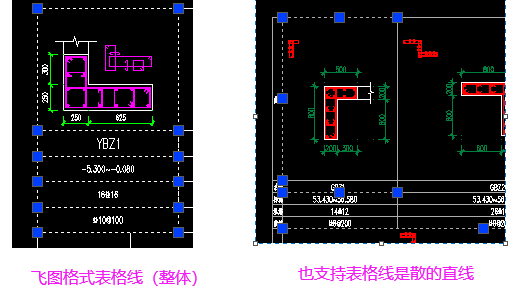

大柱表格线:可以是飞图格式的整根多段线,也可以是任意散的直线的表格如YJK柱表样式:

小柱引出线:什么是小柱引出线?就是在平面上小柱的编号,可以分为无引出线(编号放在柱子附近)、斜线引出、折线引出三种情况。如果是无引出线的情况,小柱引出线的图层指定可以为空、也可以任意;对斜线引出和折线引出的情况,必须指定“小柱引出线”图层。小柱引出线可以是直线,也可以是多段线。
所有图层都允许重名,例如大柱轮廓线和小柱轮廓线为同一图层。只需要在选择小柱范围和大柱范围时候仔细框范围即可。
一、进行校核操作:
1,操作步骤分三步:设图层->框小柱->框大柱。

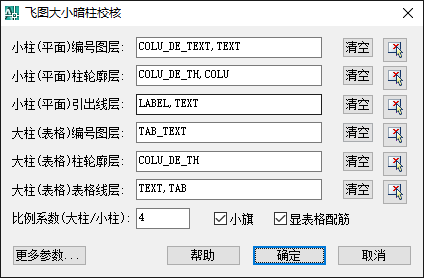

发命令之后首先必须按空格或回车进行图层设置或确认(非常重要):

2,然后命令行提示:
在平面上选择一个范围框柱需要校核的小柱和编号[按空格或回车设置图层等参数]<Esc退出>第一点:
点两个点,框要校核的小柱范围,此时程序进行小柱的编号和轮廓的识别和匹配,如果一切无误,命令行提示:
所有小柱的编号与轮廓已经匹配.

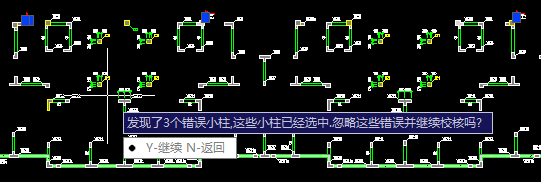

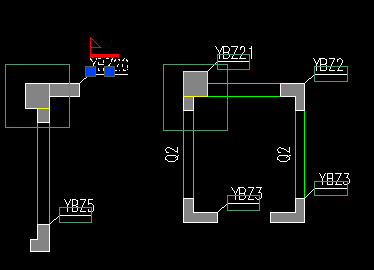

否则会在有错误的小柱编号处绘制小旗,并把有错误的小柱编号选中为蓝色,同时弹出对话框提醒:

可以鼠标中键平移浏览到有错的地方详细观察错误提示,以确认是否要继续还是退出。这个阶段的错误与大柱没有任何关系,通常原因是小柱编号、轮廓、引出线图层没设置好(有错漏),或者由于小柱识别参数需要修改,导致小柱编号识别不了小柱轮廓,或一个编号识别了多个轮廓。详细可参考下节【常见问题】。
3,命令行继续提示:
在柱表上选择所有需要校核的大柱和编号:
在要校核的大柱图上选要校核的范围即可。
二、校核结果查看:
1,全图手动浏览:用户对每个编号自主浏览查看:

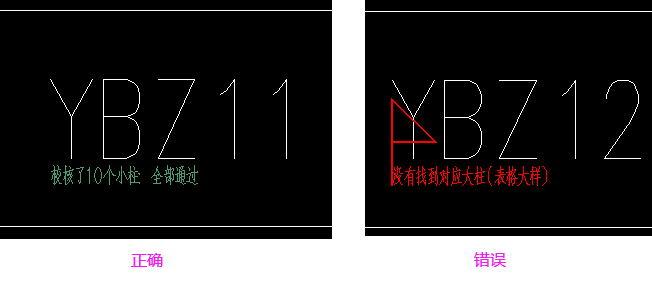

无论认为对或者错,对于每个小柱和大柱,程序都会进行提示。无论大柱还是小柱,认为错误时都会放置小旗(颜色大小线宽均可设置),并且用红色字体标示错误原因。

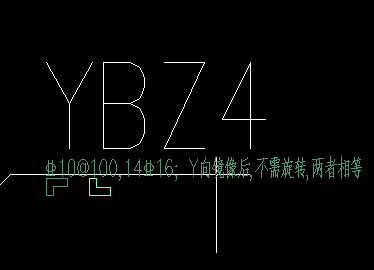

小柱(平面)提示如下所示:

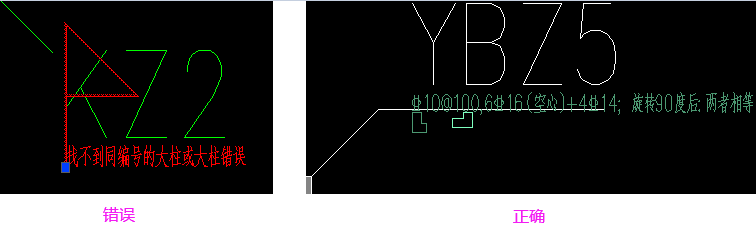

大柱(表格)提示如下所示:

2,菜单“大小暗柱校核结果选中”,或输入命令QQA(默认),可以选中所有有错的地方的小旗:

然后对这些选中的地方进行查看。确认之后,把小旗删掉,进行下一处错误的查看;依次循环,直到所有小旗删光位置,错误也全部确认和修改。

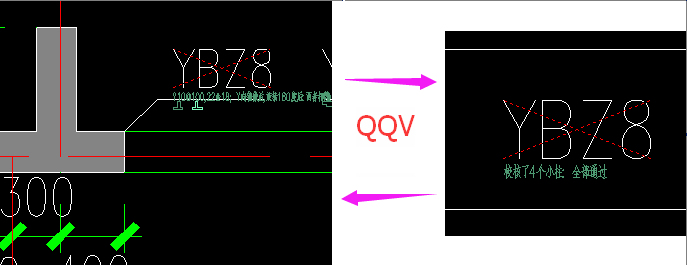

3,菜单“大小暗柱校核结果巡视”或命令QQV(默认):
两种情况:1),如鼠标放到需要巡视的小柱编号附近,在该小柱和大柱两处之间切换视图定位:

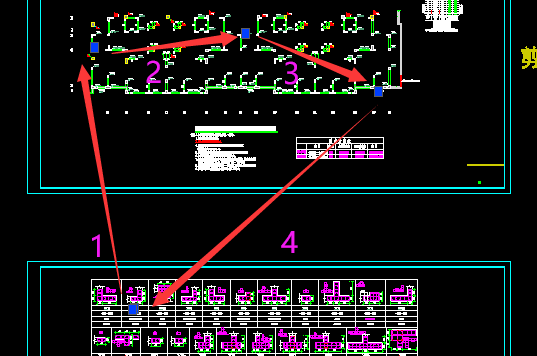

2)如果鼠标是在大柱编号附近,则在此编号的大柱和对应的所有小柱之间进行循环定位的巡视:
