两视口视图永远实时同步,高效方便实用
从飞图ACA,到飞图梁校对、飞图计算书、飞图墙水平筋等等;从飞图REVIT方式热键,飞图巡视热键,飞图鼠标手势等等,从结构专业功能到CAD操作模式习惯等,飞图结构一直被恶意模仿,从未被真正超越。飞图结构每月两新版、飞速创新。飞图视图同步插件正是新近飞图创新功能之一。
飞图视图同步插件,是为了解决审图、或者需要两个图之间实时比对的情形,要在两个图之间反复来回同一个地方比对的问题而独创的功能强大、非常实用的一个视图操作插件;启动同步模式后,在任意一个视口做任何视图改动例如平移缩放或者滚轮,另外一个视口随之实时联动同步,非常实用强大。支持2004到2020全部版本CAD。
1,什么是视图同步状态?
是指在任意一个视口做任何视图改动
例如按住鼠标中键平移,或滚轮缩放, 或者用zoom命令,pan命令
另外一个视口永远随之实时联动同步
鼠标在右边也一样
更加有用的一个场景在于视图巡视,例如在左边用飞图视图巡视热键巡视编号,那么在需要同步的右边一样可以随之巡视........
1,什么是视图同步状态?
是指在任意一个视口做任何视图改动
例如按住鼠标中键平移,或滚轮缩放, 或者用zoom命令,pan命令
另外一个视口永远随之实时联动同步
鼠标在右边也一样
更加有用的一个场景在于视图巡视,例如在左边用飞图视图巡视热键巡视编号,那么在需要同步的右边一样可以随之巡视........
注:以上是飞图订阅版中合成的飞图视图同步功能演示,不适用于飞图免费视图同步插件。
以下为官网下载免费插件2019年10月21功能演示:
飞图视图热键、切换视图四种办法[2019-10-21]

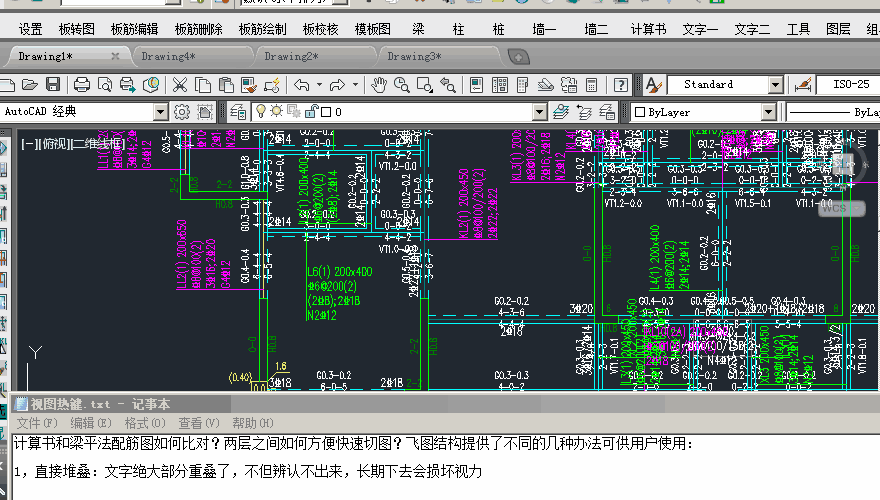

计算书和梁平法配筋图如何比对?两层之间如何方便快速切图?飞图结构提供了不同的几种办法可供用户使用:
1,直接堆叠:文字绝大部分重叠了,不但辨认不出来,长期下去会损坏视力
改下字高、纯色、亮显、不显模板等参数?稍微好一点,但依然有重叠的地方
2,不堆叠、分离:可使用视图同步,两边视图任何时候保存同步。缺点:图面强行被分为两个,有人并不习惯
3,分离、用热键随时切换。可用[飞图平面视图助手];缺点:需要创建平面,有点啰嗦。
4,分离、热键切换:简版视图助手,仅需一步:
飞图计算书右键弹出对话框上点“视图热键”,自动选了计算书上的点为基点(按空格可指定新基点),然后到平法图选一个目标点即可。
如何切图?默认内置命令为“QQF”,输这个命令即可两图之间随时切换。再简化一点?用[组合快捷键]设置一个快捷键例如Tab,任何时候按Tab即可两图之间切换。
除了操作简便外,飞图视图热键其他特色:对应关系直接存图,只需定义一次永久有效;指定之后仍然可以随意移动两图,对应关系不变。
计算书和梁平法配筋图如何比对?两层之间如何方便快速切图?飞图结构提供了不同的几种办法可供用户使用:
1,直接堆叠:文字绝大部分重叠了,不但辨认不出来,长期下去会损坏视力
改下字高、纯色、亮显、不显模板等参数?稍微好一点,但依然有重叠的地方
2,不堆叠、分离:可使用视图同步,两边视图任何时候保存同步。缺点:图面强行被分为两个,有人并不习惯
3,分离、用热键随时切换。可用[飞图平面视图助手];缺点:需要创建平面,有点啰嗦。
4,分离、热键切换:简版视图助手,仅需一步:
飞图计算书右键弹出对话框上点“视图热键”,自动选了计算书上的点为基点(按空格可指定新基点),然后到平法图选一个目标点即可。
如何切图?默认内置命令为“QQF”,输这个命令即可两图之间随时切换。再简化一点?用[组合快捷键]设置一个快捷键例如Tab,任何时候按Tab即可两图之间切换。
除了操作简便外,飞图视图热键其他特色:对应关系直接存图,只需定义一次永久有效;指定之后仍然可以随意移动两图,对应关系不变。

注:订阅版用户已将视图同步集成到飞图订阅版,使用方法跟以下完全不一样:订阅用户不要参考下列说明、直接观看功能演示,或到飞图订阅群文件下载2020年新版有声视频。以下为官网下载免费插件“飞图视图同步插件”使用说明:
飞图视图同步插件使用方法:
飞图视图同步插件是一个单独的arx文件。
1,下载飞图视图同步插件,订阅版用户请将文件放置到飞图结构绘图软件订阅版目录中,普通免费版用户可放在任意位置。
2,加载飞图视图同步插件:Ftcadshitutongbu07.arx(用于cad2007-09)或者FtcadShitutongbu10x.arx(用于cad2010-12,64位),注意订阅版启动时不会自动加载。详细如何加载请参考飞图插件加载办法。
2,加载飞图视图同步插件:Ftcadshitutongbu07.arx(用于cad2007-09)或者FtcadShitutongbu10x.arx(用于cad2010-12,64位),注意订阅版启动时不会自动加载。详细如何加载请参考飞图插件加载办法。
3,输入命令ftshitutongbukai(拼音:视图同步开):
提示输入第一点、第二点,选取要同步视图的两个点,必须是平面上Z坐标相同的两个点,例如同一个柱子的右上角点,或者同一个墙的转角点。
提示输入第一点、第二点,选取要同步视图的两个点,必须是平面上Z坐标相同的两个点,例如同一个柱子的右上角点,或者同一个墙的转角点。

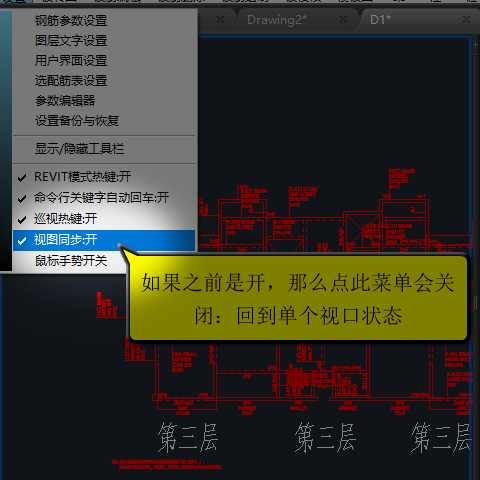

4,此时CAD窗口被分割为两个窗口,视图同步被打开,任何时候无须额外命令,在任何一个窗口改变视图,另外一个即可随之同步。
变换视图不仅包括zoom、pan系列命令,还包括鼠标滚轮缩放、按鼠标中键平移。此功能常可用于经常在两个视图之间切换的工况如计算书与配筋图之间、或者两层配筋图之间(多个视图工况可使用飞图平面视图助手)。
变换视图不仅包括zoom、pan系列命令,还包括鼠标滚轮缩放、按鼠标中键平移。此功能常可用于经常在两个视图之间切换的工况如计算书与配筋图之间、或者两层配筋图之间(多个视图工况可使用飞图平面视图助手)。
5,在两个视图之间可以做另外一些同步操作,例如:
点击左边某个实体,另一边视图对应位置会显示临时框有助于定位。该框在关闭视图同步时候会自动被删除,无须担心。
又如:选择左边某一个实体,输入命令ftshitutongbufuzhi(视图同步复制拼音),则另外一边相同位置可以得到复制过来的相同实体。
点击左边某个实体,另一边视图对应位置会显示临时框有助于定位。该框在关闭视图同步时候会自动被删除,无须担心。
又如:选择左边某一个实体,输入命令ftshitutongbufuzhi(视图同步复制拼音),则另外一边相同位置可以得到复制过来的相同实体。
6,输入命令ftshitutongbuguan(视图同步关),可关闭同步状态。
7,可配合飞图热键定义功能将以上命令定义为热键或者快捷键。
7,可配合飞图热键定义功能将以上命令定义为热键或者快捷键。
8,如果两个视图之间有其他特殊操作需求,请反馈飞图(www.ftcad.com)进行定制或者修改。
