飞图批量生成布局插件操作步骤:

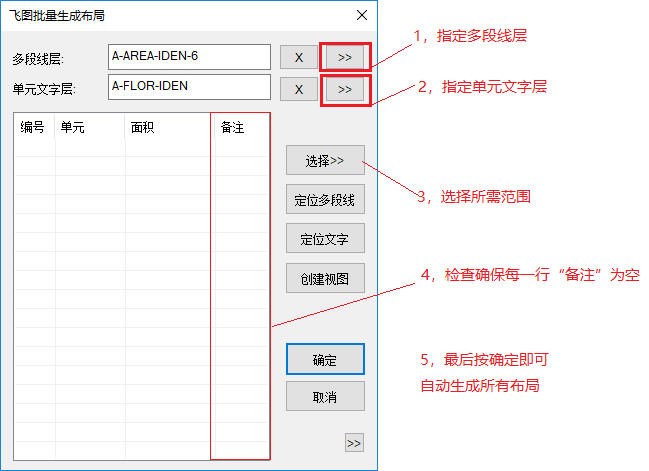

1,执行命令后,左上角弹出一个对话框如下:

2,指定“多段线层”:多段线是用来分割图形的,是生成每个布局的唯一边界,因此必须是一个“正确”的封闭多段线。所谓正确是指多段线不能有冗余顶点(顶点只能按一个方向无重复往前走),不能自相交。多段线是通过图层识别的,因此使用前需要正确指定和确认。点按钮“”可以删掉左边编辑框里面的多段线图层名。点“”按钮则对话框隐藏,进入图中,可选择任意一个多段线然后回车。多段线也可以位于不同图层,此时需多选所有该分割线的图层,编辑框里面会用逗号隔开多个图层名。

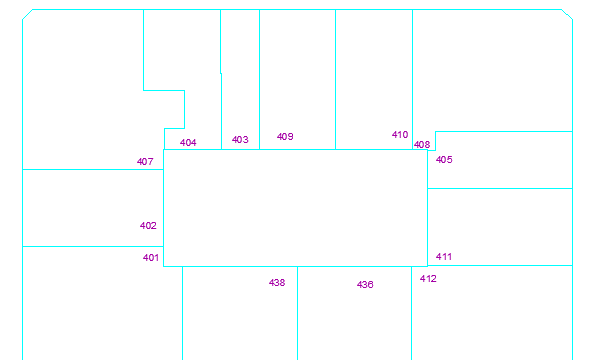

3,指定“单元文字层”:如前所述,本步骤可选,但如果希望例如用房间号对应每个布局,则需要满足的条件为:单元文字不能重复,每个单元文字与每个多段线只能一一对应,且单元文字插入点必须位于多段线内部,如下图所示:

4,设置好多段线层之后,需要选择一个范围。点选择按钮,对话框被隐藏,进入图中,可框选需要割图的区域,也可输入“all”然后回车表示对所有内容生成布局。
5,选择结束按回车,对话框重新显示,列表框上列出了所选内容,每一行代表一个多段线,也代表了将要生成的一个布局。

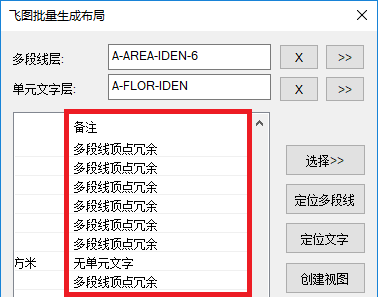

在每一行的最后“备注”,如果不是空白,表明当前行有错误,常见错误有“多段线顶点冗余”、“多段线自相交”、“单元文字重复”(一个多段线里面发现了多个单元文字)、“无单元文字”(多段线里面没有找到任何单元文字)等。需根据这些提示到图中修改多段线或者单元文字,然后再点“选择”、选所需范围,刷新列表框。如此重复,知道每一行最后一列的“备注”均为空,表明所有行都已经合法,随时可以生成布局了。当然也可以忽视这些提示而直接点确定按钮继续,结果自然就会有一些布局生成错误,或者无法生成。

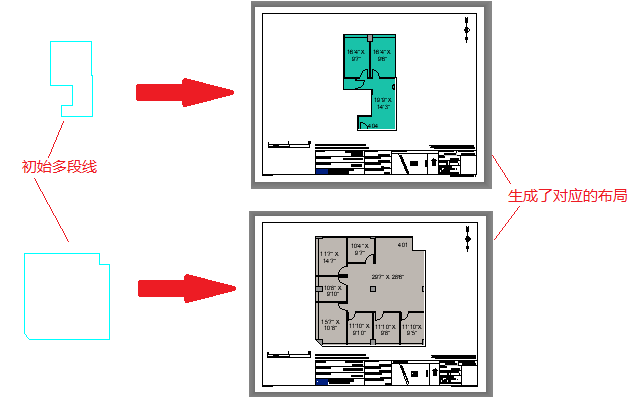

6,确认每行都无误后,点确定即可。程序根据初始多段线自动生成对应的布局(除视口之外所有其他元素如图名图块等均从样板布局复制过来)、根据多段线形状生成对应视口、设置打印比例等:

7,以上介绍的是插件的基本功能。此外插件还预留了许多接口可根据用户需求做大量扩充,例如如果用户图名图块是属性块,如果希望将每个多段线对应的房间面积自动写到图名图块的“面积”属性,则仅需预先指定面积属性即可:点“”按钮,对话框将被隐藏,进入图中,选择代表面积的属性回车即可。又例如比例属性,也可通过指定该属性,程序自动将每个布局的比例写到图名图块。用户如有类似定制需求可随时联系飞图客服进行改进,实践证明经过定制的符合自己习惯的流程能增快速度成百倍。
可进入(游客可进、无须加好友)或加入飞图插件普通群:947106123(无需验证)到群文件下载演示。
飞图批量生成布局插件用于利用模型空间已经画好的多段线,批量快速生成对应的一系列布局、这些布局利用对应的多段线作为其视口的形状和边界,常用于建筑平面图里面的房间详图拆图、或者例如公路路线图的分割图等。本命令运行需要准备的条件有:
a.一个“基准布局”,通常是公司提供的标准布局;如果没有这样的基准布局,需要自己先创建一个常用布局,创建布局也很容易,往往仅需要指定打印机、纸张大小、打印比例这几个关键参数即可。
b.模型空间已经画好的多段线(一个或者多个)。
c.(可选)在每个多段线里面指定一个“单元”文字用来标识,例如多段线代表一个房间,该“单元文字”则表示房间编号。在生成布局的时候如果指定了单元文字,则布局名为该单元文字内容,因此单元文字内容不能有重复,例如“401”这个单元文字不能位于两个不同的多段线内部。如果忽略不选单元文字图层,则布局按多段线自身顺序编号。
a.一个“基准布局”,通常是公司提供的标准布局;如果没有这样的基准布局,需要自己先创建一个常用布局,创建布局也很容易,往往仅需要指定打印机、纸张大小、打印比例这几个关键参数即可。
b.模型空间已经画好的多段线(一个或者多个)。
c.(可选)在每个多段线里面指定一个“单元”文字用来标识,例如多段线代表一个房间,该“单元文字”则表示房间编号。在生成布局的时候如果指定了单元文字,则布局名为该单元文字内容,因此单元文字内容不能有重复,例如“401”这个单元文字不能位于两个不同的多段线内部。如果忽略不选单元文字图层,则布局按多段线自身顺序编号。
可到“免费下载”下载“sample1.dwg”(本例在北美某建筑公司大量应用故为英制)参考一下。打开该图可以看到,里面已经设置了一个基准布局为"FL04",那么程序割图的时候将使用此布局作为样板。
飞图批量生成布局插件有不同程度、深度的几种应用方式。
最简单最常见一种方式,用户需要准备一张“模板布局”dwg图,该图的布局里面有设置好的纸张等参数,也可以有用户自己习惯(多年使用的、或者单位要求的)的图名图块,也可以有任意其他公共的放在布局里面的通用实体,例如建筑里面的“指北针”,“比例尺"等图块。这种工作情况下,只要是用户指定好的“模板布局”,程序会将除了视口之外的任何实体全部照搬使用,仅仅将视口位置形状比例改变而已——这应该也是用户最常见所需要的。
运行命令后,弹出对话框,最上面有一个最重要参数,即多段线图层。这个多段线是指模型控件里面的视口多段线,例如一栋楼的建筑平面,可以绘制几个封闭多段线代表不同的房间或者区域;又例如公路路线,可以设定一个总图的分幅大小。第二行的参数是文字图层,这个文字图层是可选的,如果没有这样的需求可以留空不填;但如果指定了的话往往可以做更多的自动化处理,例如每个房间可以用一个房间号的文字,或者房间描述文字(“会议室”、“一单元”等等),这个文字可以用作布局的唯一标识,创建布局时可以创建以这些房间名/房间用途为名字的布局。
设置好之后,点击“选择一个范围”可以输入all,也可以只框选一部分。此时对话框列表会列出识别出来的所有多段线(和对应的名字)。如果这些多段线或者名字有问题,列表的最后一列会显示警告信息,例如“一个房间有多个房间号”、“多段线有迂回节点”等等。应当确保列表的最后一列全部都是空,表示全部满足要求,此时可以点击确认,程序根据每个多段线(或对应的文字)来创建对应的布局。创建出来的布局,根据设置,可以有不同程度深度的全图处理,例如可以将所有文字全部由非注释性,转为注释性,并将注释比例设置为等于视口比例。
视口比例:应由用户指定一个比例系列,例如只允许三种比例(1:100,1:150,1:200),那么程序会在这些比例系列里面自动选择一个最优比例,这个比例下在给定的图幅中图能显示最大(但文字大小在不同比例下是不会改变的,这就是为什么文字需要用注释性的原因);也可以由用户指定其他参数作为创建视口的规则。如果用户有特定规则需要处理,请联系飞图CAD客服进行私人定制。
正如刚才提到,设置的参数越多,程序能自动化处理的程度越高。还是以建筑平面图布局为例,如果希望每个布局的图名块里面直接关联多段线面积等参数,需要指定图块的属性或者文字也或者字段等。这样设置之后,每个布局里面的图名的值都会根据对应的多段线的实际值计算得到。同时还可定制扩充其他许多功能,例如在视口“自动遇到门自动绕门一周(而不是直接切段门)”等等。
