强大易用的CAD图库插件
作为攻城狮的您,无论您是建筑、土木还是水暖等等任何专业,图库图块一定是最常用的功能之一;现在,您真的需要一个飞图图库插件来使用并管理您自己的图库系统。无论您的需求如何灵活复杂抑或与众不同,飞图图库插件一定能满足您的独特需求:
- 支持普通块属性块动态块多视图块等任意类型
- 直接文件浏览器操作图块文件,即插即用,所见即所得
- 有系统图库、可任意扩充的用户图库,还可任意分级分组
- 插入图块方式灵活多变,例如有两点、单点、任意拖放等形式
- 拖放图块时自定义捕捉方式强大易用,完全可自定义
- 搜索框、历史记录等,飞速加快选图块速度
- 图块缩略采用图片或实时两种方式,各有优点,大小布局完全自定义
飞图图库插件特色介绍:
图库功能可谓CAD的基础必备插件,自从CAD问世以来就一直存在各种各样的版本了。相对于其他图库插件,飞图图库插件有以下特色功能:

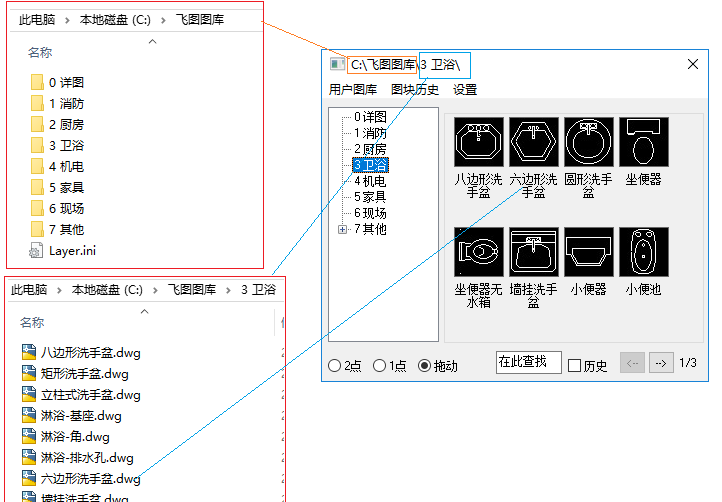

1,既有内置系统图库,又有随时扩充修改的用户图库。每个图库均有灵活的路径设置,可随时选择、更换图库路径。由于整个图库对应一个文件夹,所以任何时候可对图库文件夹进行任意增删改,图库立即实时自动更新:

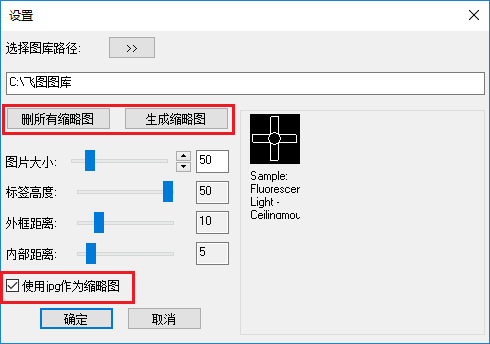

2,可选择实时显示图块缩略图,也可以预先创建缩略图。
相同点:两种方法均使用实时读取图块实际内容,均为所见即所得。
区别之处在于,实时显示:不使用文件显示在对话框上,任何时候均直接读取图块文件。
预先创建:对话框上显示缩略图

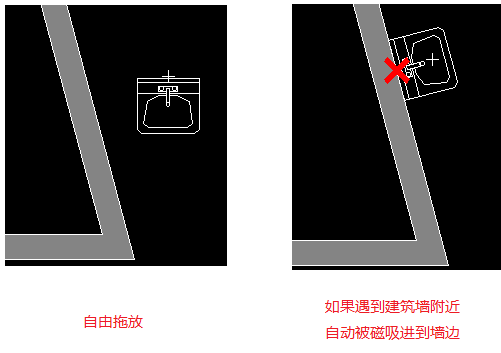

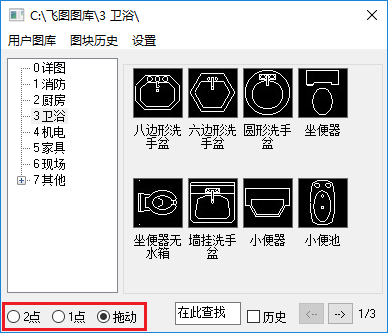

3,强大的插块功能,支持至少三种方法(两点、单点、拖放)插入图块;在拖动插件中可加入约束条件自动实时捕捉得到磁吸效果,例如一定范围内将洗手盆自动捕捉吸到建筑墙边;图块插入后自动置入正确图层。

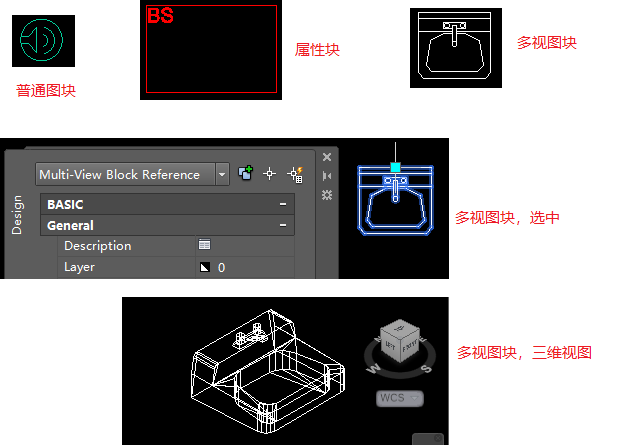

4,全方位覆盖支持所有类型图块:普通块、属性块、嵌套块、多视图块等多种情况;

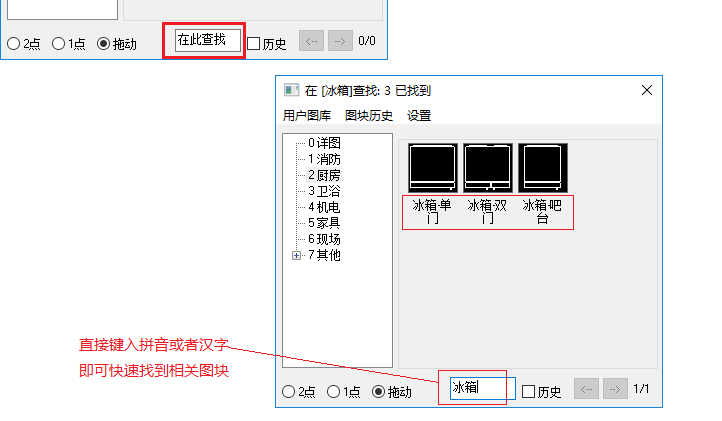

5,方便的查找功能、可输入拼音或中文进行快速查找;

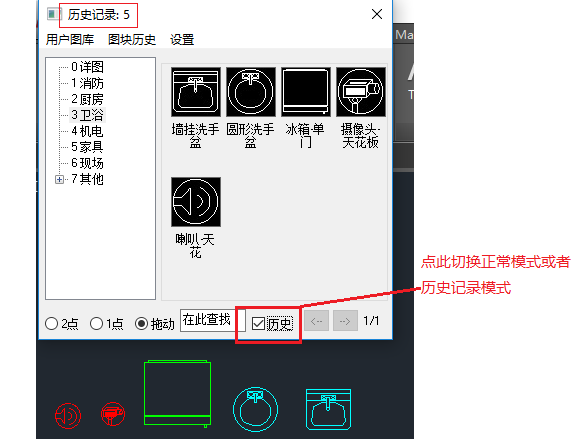

6,历史记录功能;

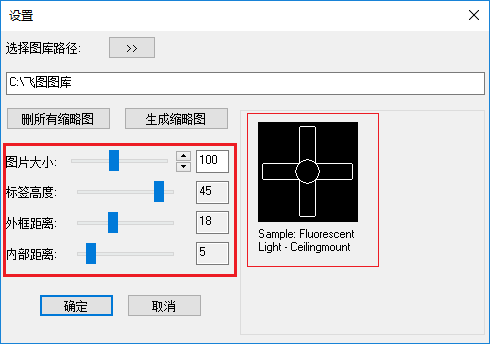

7,对话框布局灵活多变,详细记录缩略图大小、间隔等参数,并可随心所欲拖放,适合任意工作环境要求。

可进入(游客可进、无须加好友)或加入飞图插件普通群:947106123(无需验证)到群文件下载演示。
飞图图库插件功能简介:
使用飞图图库,首先需要准备常用图块的dwg文件。可以把需要的图块以任意方式存放。例如放到一个大的目录,然后底下细分不同的种类。
首次运行插件:会弹出提示选择图库目录,这个目录指的是系统默认图库目录,简称系统图库,这个目录任何时候可以改为任何路径。与之相对的是“用户图库”,可以在对话框菜单上的“设置”菜单进行设置,用户图库可以有任意多个,可以带也可不带子目录,如果没有子目录,图库对话框左边的树形控件将不可见,否则将显示该树形控件,用来浏览图库下的任意目录。
图库的显示:目前支持实时显示、和“jpg格式显示"两种模式,可以根据习惯任意选择一种;也可根据图库翻页时的刷新显示速度来确定是否选择“实时显示”。顾名思义,如果选了"实时显示",那么对图块文件的任意改动将立即体现到图块的缩略预览,但如果硬件速度不太好,此选项有可能会影响刷新速度会稍有卡顿感觉。这种情况下,如果不常改变图块文件内容,建议使用“jpg格式”,程序会在第一次运行的时候先批量生成图块预览缩略存放起来,这样显示不会有任何卡顿,如果改了图块内容,也只需重新刷新一次即可(程序也可自动更新)。
插入图块:默认提供了“两点”、“单点”、“任意拖放”三种插入图块方式,每一种都支持任意普通图块、属性块、动态块、多视图块等各种类型的图块。所谓两点,是指输入任意两个点,自动计算比例,修改图块X、Y比例使之适合到该范围。单点,是指在一个矩形框内输入一点,自动判断边界然后将图块缩放到这个范围里面。任意拖放是指用预设的比例直接实时拖动,用户判断位置合适的时候点左键放下。如选择了“任意拖放”,根据设置可以对图块进行它下面的线、弧线、圆、多段线、图块、ACA墙门窗等等进行实时的角度和朝向的修正,所见即所得,非常方便快捷。插入图块拖放时的自动捕捉、自动修正,是飞图插图块的核心功能之一,默认有不少常用修正动作,例如插入“洗手盆图块”需要自动旋转为与墙外边线对齐、插入“阀门“图块需要自动打断管线,等等。如果使用特定的定制过的修正动作,可以完成更多更复杂功能,从而将效率增速几倍以上。
界面:对话框可拖拽,实时更新当前对话框大小下图块的显示行数列数;可以悬浮也可以停靠,可以设置透明或者不透明。可记录最近插入的10个图块(可设置),点击“历史记录”可以从里面快速选出已经最近使用过的图块。也可以在搜索框中输入一两个字母(拼音)即可快速查找需要的图块。可按图块的名字或者“描述”来查找。
其他:每个图块可设置其“描述”,即图块的文件名、图块名、图块的用途可以三者完全不一致,并可随时设置。每个图块也可以有默认的图层,任何时候插入该图块都将其置入该图层。
