飞图结构绘图软件订阅版2023-04-18

发布日期:2023-04-19 10:51

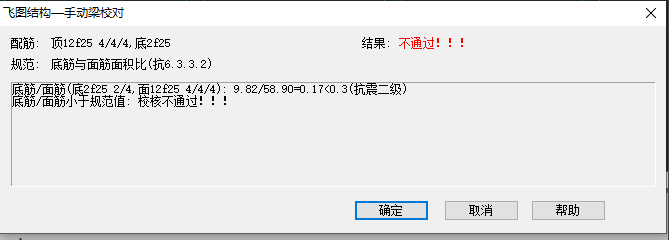

1, [无键画图]增加支持梁校对手工模式(无需计算书、无需指定图层、对齐点等前期步骤,直接框或选配筋等立即触发)

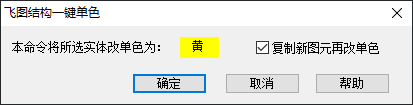

2, 增加:[工具2]->[一键单色],选一个区域把里面所有内容单色,常用于古早方式的手动图纸比对
点击下面按钮播放或到这里观看小萱主讲飞图结构有声视频[205]——一键单色

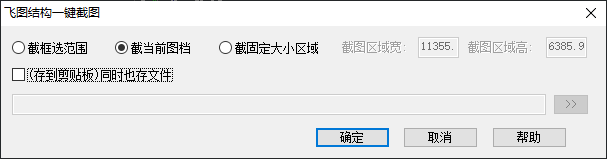

3,增加:[工具2]->[一键截图],用于直接CAD里面截图(贴到QQ微信等或另存图像文件)
点击下面按钮播放或到这里观看小萱主讲飞图结构有声视频[206]——一键截图

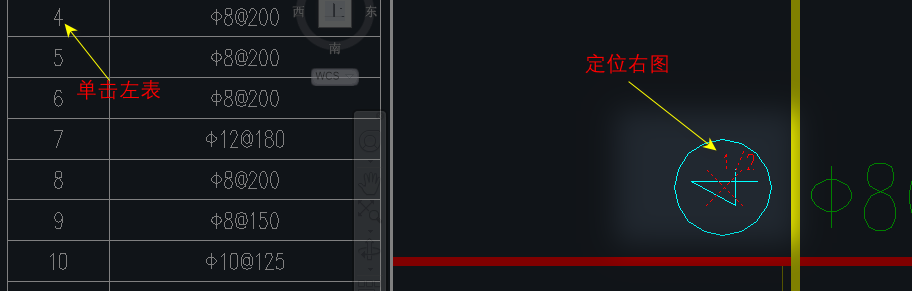

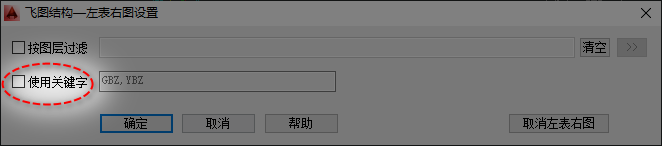

4,[左表右图]纯数字的情况不支持,选不了,已改进,适用于任意表格,比方钢结构详图或钢筋表等地方




5,[yjk边缘构件]支持新版yjk;

6,[纵筋配筋]不从钢筋库中读配筋的情况(程序自动配筋),排布没有考虑梁上或梁下区别,已修改

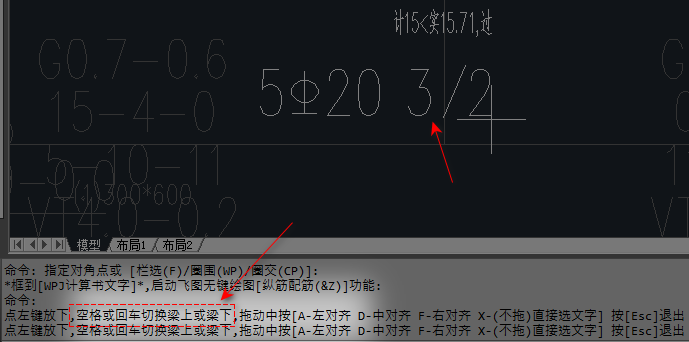

7,[纵筋配筋]不先[识别梁线层]识别梁的时候,拖动中增加按空格切换梁上或梁下文字

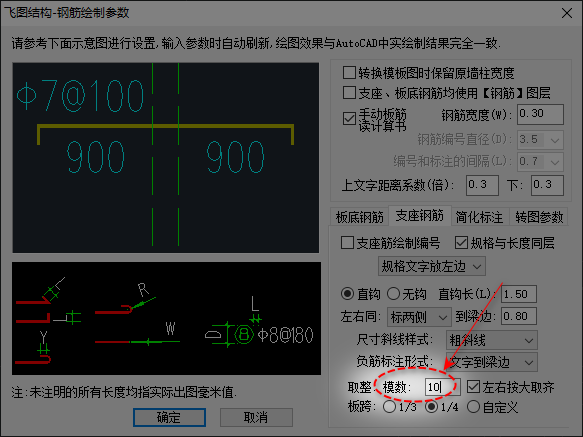

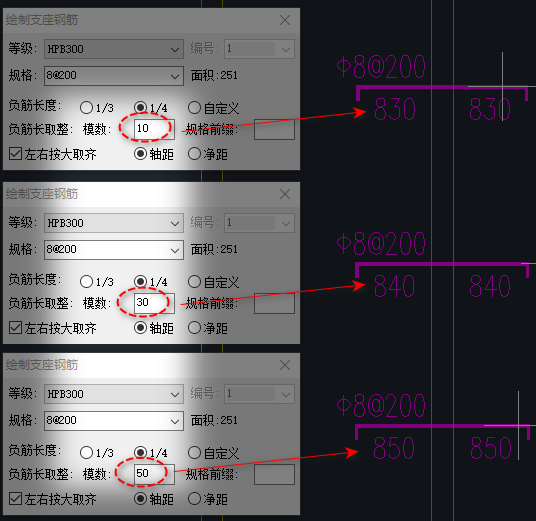

8,钢筋参数设置:去掉原来的50,100选项,改为可输入任意模数(默认10)转图、手动正负筋、自动板筋等均按这个模数取整

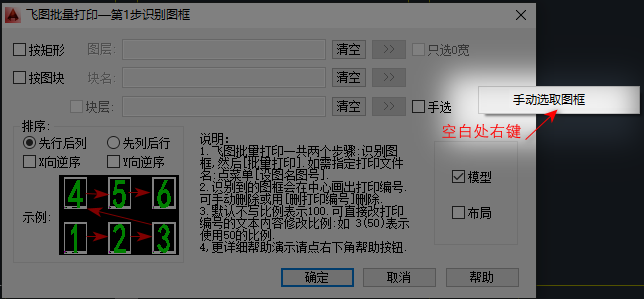

9,“批量打印手选顺序那个手选顺序不行不灵光”,已修改

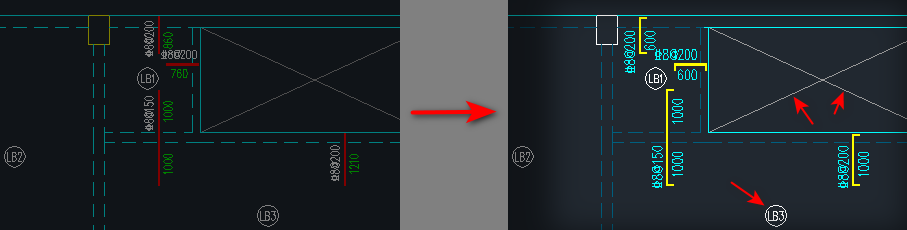

10,板转图,有些状况下总是有部分钢筋紫色,已改进

11,“板转图,咋把我的底筋编号给搞丢了”,已修改

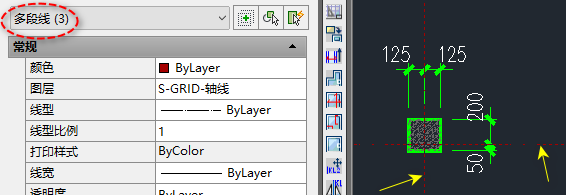

12,[柱定位标注]:轴线是多段线 导致无法柱定位,已修改



13,“文本内容刷   能不能升级一下  现在识别不到块里面的内容  希望升级一下能识别”,已修改,源文字可以从任意块标注多行文字等里面来

14,[修改钢筋钩子],如果遇到10/12这种钢筋,改钩后钢筋规格错了,已修改

15,[无键画图]单击solid填充会触发无键画图,已修改

16,[无键画图]空白地方空选触发上一菜单,改为按住control再空选才触发上一菜单,更加符合用户习惯

17,[无键画图],直接框一个文字和它底下一个横线触发的编号拖动,会自动把捕捉关闭但没有恢复,已修改

18,[一点两点改块]:此前有随机错误,已改;增加可用关键字设移动模式或复制模式


19,增加:_T("钢筋设置"),_T("剖切号线宽")

20,增加:_T("钢筋设置"),_T("点筋标注对话框位置"),记录点筋标注、描边绘点筋、描边绘线筋等对话框位置

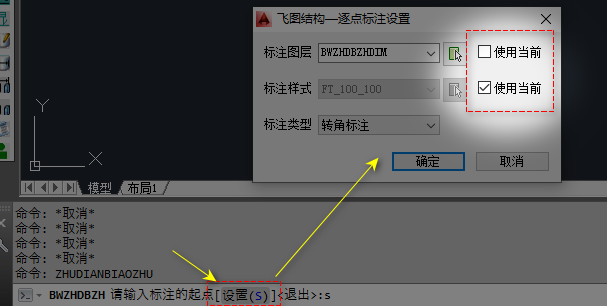

21,[逐点标注]对话框图层拾取按钮和样式拾取按钮右边增加"使用当前”框,如勾选则直接使用当前图层和标注样式、不勾则按记录的指定样式


22,快速选择:有特殊字符的层无法选到(需执行“删参照前缀”),已修改

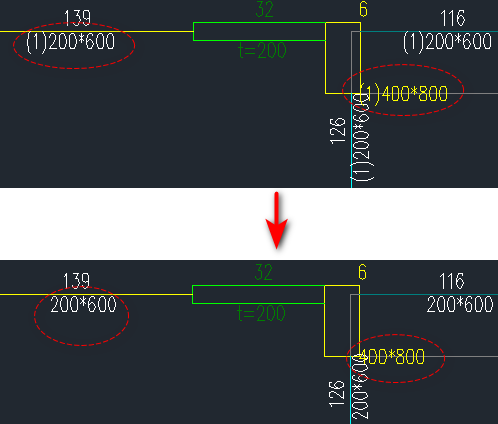

23,文字去括号,支持括号在任意位置、可选择保留括号内或括号外的文字,如230x300(2)->230x300 或:230x300(2)->(2)

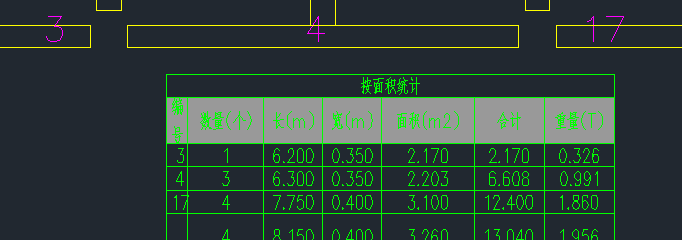

24,[装配式面积统计],编号是纯数字的情况,排序顺序是乱的,已修改


25,图层合并功能没有了,已恢复
