有剪力墙的板图,某些情况下,转图总是部分钢筋紫色了,什么状况?
有剪力墙的板图,某些情况下,转图总是部分钢筋紫色了,什么状况?
发布日期:2019-03-15 20:49
问题描述:

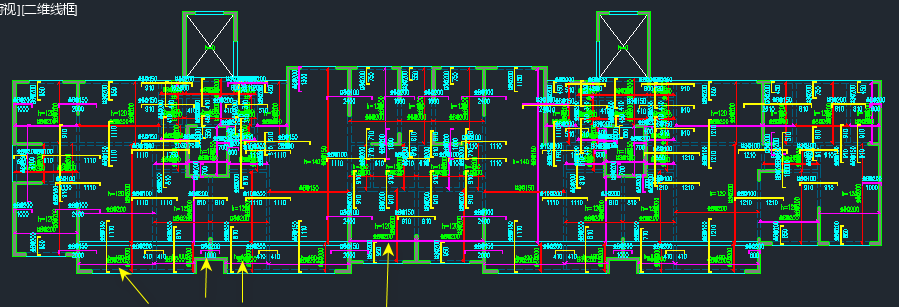

有剪力墙的板图,某些情况下,转图总是部分钢筋紫色了,如下图所示:

用户问:我已经在转图中提问图层含义的对话框上所有图层都已经指定、并且指定正确,为啥还是总是部分钢筋转图失败?
答:
钢筋紫色,表示该钢筋相关的"所在板”没识别正确。稍微观察一下转图结果:
有剪力墙的板图,某些情况下,转图总是部分钢筋紫色了,如下图所示:

用户问:我已经在转图中提问图层含义的对话框上所有图层都已经指定、并且指定正确,为啥还是总是部分钢筋转图失败?
答:
钢筋紫色,表示该钢筋相关的"所在板”没识别正确。稍微观察一下转图结果:

易知:所有砼墙相关的地方都是错的,从而易知:砼墙相关的识别,识别错误了。
进一步观察易知,只有180厚的砼墙没有识别到。这种情况只发生在有砼墙的板图中,并且砼墙的厚度比较特殊,不在默认的墙厚列表中(默认列表是:200,250,300,350,400)。
解决办法:把180厚的墙厚加到该列表,如下图所示:
解决办法:把180厚的墙厚加到该列表,如下图所示:

注意这里180是一个例子,用户需把本板图上所有板厚确保在这个列表中。
现在重新转图,一切正常了:
