1,发布基于国产CAD(中望+浩辰)的飞图结构:
详细点击此处观看飞图结构基于浩辰CAD平台版简介的有声视频
详细点击此处观看飞图结构基于中望CAD平台版简介的有声视频

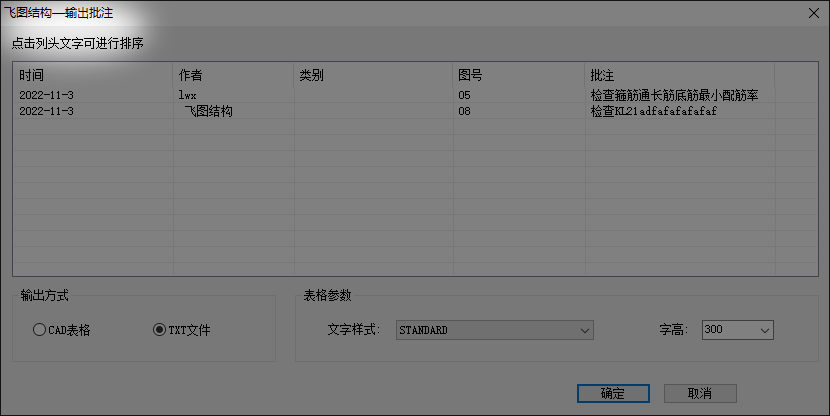

2,增加"文字二"->[输出批注]功能,用于对图中的飞图批注进行统计、定位、输出(到CAD表格或到文本文件等):


详细点击此处观看小莫主讲飞图结构有声视频[41]——输出批注的有声视频。

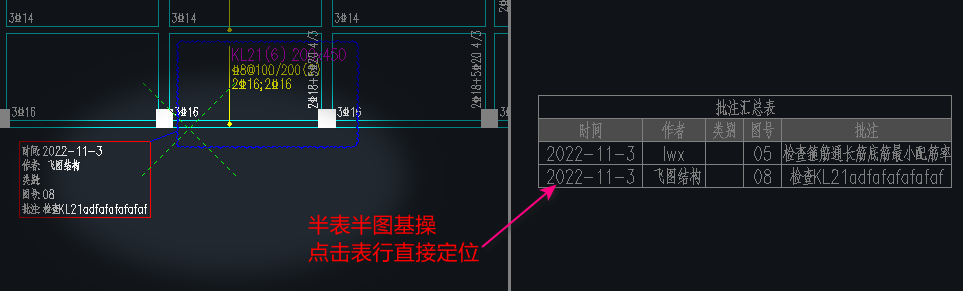

3,增加“工具二”->[表图连线]命令,用于在半表半图、各种统计表格(平法统计、装配式统计、梁校对错误列表统计等等)
详细点击此处观看飞图结构有声视频C11—平法统计的有声视频。
4,增加"文字二"->[绘制云线]命令,用于极简方式绘制美观的单个云线(而非飞图批注),云线所有参数来自"文字二"->[设批注参数]命令
数字命令增加:细矩形云线(默认xjy),粗矩形云线(默认cjy),用于直接带弧长参数绘矩形云线如cjy2,xjy3等等;
"工具一"->[用户定制工具]增加绘制云线二,用于临时切换模式中菜单方式绘制六种常用云线;
至此云线功能终结、已覆盖所有用户一切需求。
详细点击此处观看小莫主讲飞图结构有声视频[202]——绘制云线的有声视频。

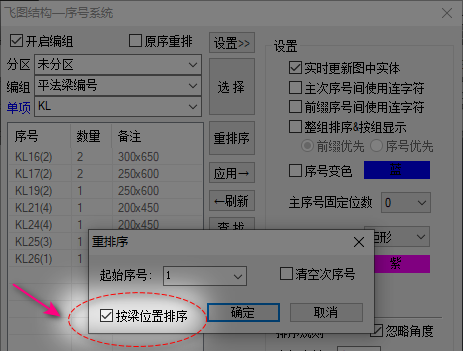

5,“梁”->[编号系统]重大改进,增加“按梁位置编号”选项,改进此前集中标注截面分开的情况识别不了截面的错误,改进简化标注某些情况识别不了的问题

详细点击此处观看小莫主讲飞图结构有声视频[42]——编号系统识别平法的有声视频。

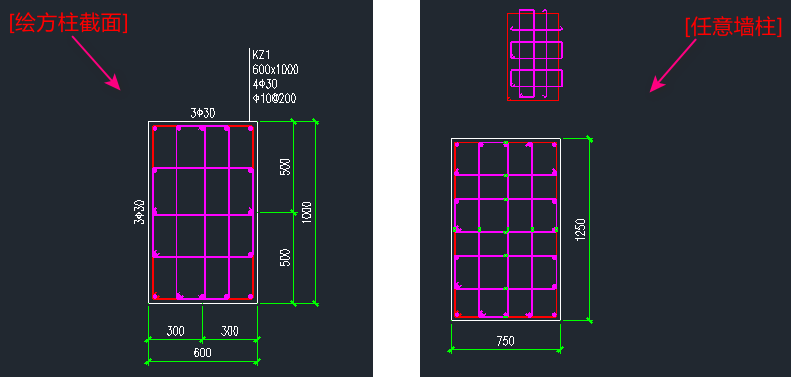

6,“柱”->[绘方柱截面]命令,箍筋钩子和箍筋不是一个整体,图层文字点筋箍筋等大小外观等没有跟[边缘构件]等功能统一,已改

7,飞图批注图层、包括云线图层增加“层名加日期后缀”选项。

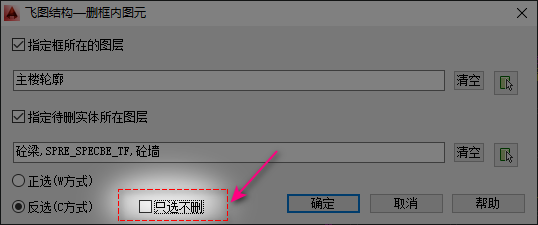

8,“工具一”->删框内图元,需要增加开关“只选不删”,已改

可点击此处观看小莫主讲飞图结构有声视频[102]—删框内图元的有声视频。
9,计算书比较,点显差值后,数值回不去了,已改
详细点击此处观看小莫主讲飞图结构有声视频[45]——计算书比较的有声视频。
10,增加“工具一”->[标注值取整],用于快速将尺寸标注的值按某个基准四舍五入取整,同时数字命令增加:改标注四舍五入(格式如bsw1,bsw5等等)
可点击此处观看小莫主讲飞图结构有声视频[201]——标注取整的有声视频。
11,断开文字功能不支持UCS,已改
12,“文字一”->[调行间距]的建议:按空格切换为净距和间距,已改
13,“文字一”->[文字加框]的矩圆形很丑,已改
14,“文字一”->面积或长度求和设置不了快捷键,已改
15,完成以下定制功能:
平法统计;
连梁统计;
柱表统计;
绘制管件;
避让孔洞;
连梁统计;
柱表统计;
绘制管件;
避让孔洞;
详细点击此处观看飞图结构定制功能的有声视频。
