飞图结构绘图软件订阅版2022-05-30
飞图结构绘图软件订阅版2022-05-30
发布日期:2022-05-30 12:44
1,彻底解决4K屏幕(高分辨率)和非100%缩放比例下的界面问题、如菜单重叠组件错位字体丑陋等问题;
双击的选配筋表,根据当前系统设置自动适配对话框大小,并提供热键可以改大小
双击的选配筋表,根据当前系统设置自动适配对话框大小,并提供热键可以改大小
详细点击此处观看小莫主讲飞图结构有声视频[95]—大屏幕,缩放和显示热键的有声视频。

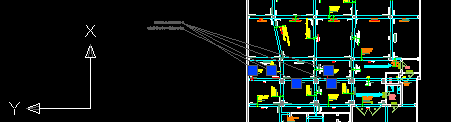

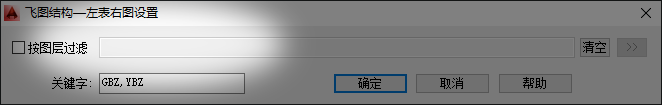

2,增加工具二->左表右图,用来在表(通常是柱表、墙柱表等)和平面之前的互相切换定位和巡视等;

详细点击此处观看小莫主讲飞图结构有声视频[98]—左表右图(半表半图)的有声视频。

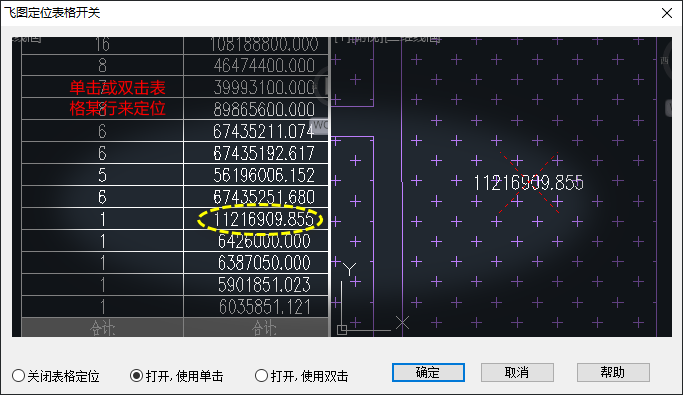

3,增加设置->定位表格开关,此开关用来控制以下情况的“表图”之间的互相定位和切换、以及对“飞图表格”的定位和编辑功能的切换:
单击或双击(依据设置而定)面积长度统计等统计功能绘制的“飞图表格”,或梁校对、净距校对等校核功能的校核结果列表,自动定位到图中的对应位置;
“左表右图”命令中选择的表和图之间的互相切换定位和巡视。

注意:除了定位,"飞图表格"还有编辑功能,同时预留所有接口,等待订阅用户提出您的专用定制。

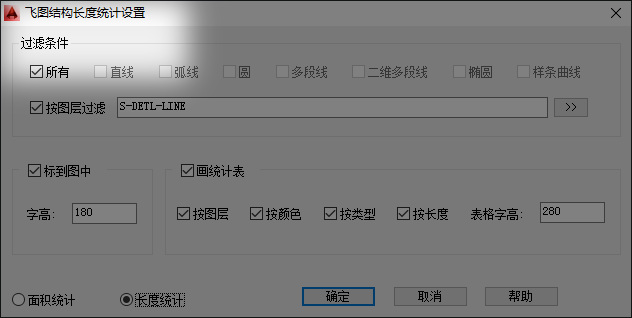

4,增加模板图->面积或长度统计,最详尽的面积或长度统计功能,此外点统计结果的表会“表图”定位:

详细点击此处观看小莫主讲飞图结构有声视频[96]—表格定位开关的有声视频。
5,增加工具一->框选NCOPY, 用途: 直接框选参照或块的某个范围,把参照或块中的东西提取拷贝出来到当前图中;
6,增加工具一->层选NCOPY,工具一->层框NCOPY用途: 点选参照或块的一些实体,然后直接框选参照或块的某个范围,把范围中、与所选同层的、参照或块中的东西提取拷贝出来到当前图中;

7,增加强力小命令之墙二->箍筋直角圆角,用来一键全图把所选箍筋设置为圆角(半径可输入)或直角;
详细点击此处观看小莫主讲飞图结构有声视频[97]—箍筋直角圆角的有声视频。
8,增加图层->开关非打印层,用来把当前图中的所有非打印层一键切换开或关;

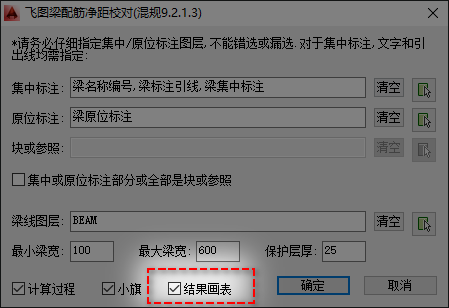

9,梁->梁配筋净距校对命令:增加[绘制到表]按钮,点这个校核结果的表会“表图”定位、如果点了梁宽或箍筋列则直接改当前校核结果表格;

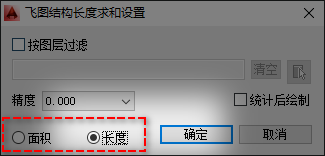

10,文字二->面积求和,增加“长度”按钮,使其也可用于长度求和;

11,大量修复bug改进已有功能:
快速选择,按文字数值过滤的情况,重复上一次命令、或保存为条件的时候,总之再次调出这个条件,就失效了,已修改;
飞图图库界面上为啥工具条左上角有一坨线状东西,已改:
飞图图库界面上为啥工具条左上角有一坨线状东西,已改:

工具二->批量打印非100比例,自动获取出来序号成了1(200) 2(50),已改;
工具二->批量打印文件名自动获取图幅不支持非100比例,已改;
选配筋表右上角箍筋直径没记住,已改;
梁->净距校对集中标注没有区分梁上下,已改;
梁->净距校对不应该写死文字到梁线距离值,已改;
梁->净距校对应该增加“允许放宽”,例如30允许值但29净距也算过了,已改:
梁->净距校对集中标注没有区分梁上下,已改;
梁->净距校对不应该写死文字到梁线距离值,已改;
梁->净距校对应该增加“允许放宽”,例如30允许值但29净距也算过了,已改:

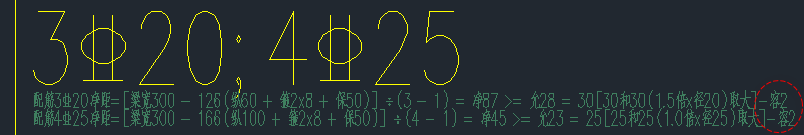

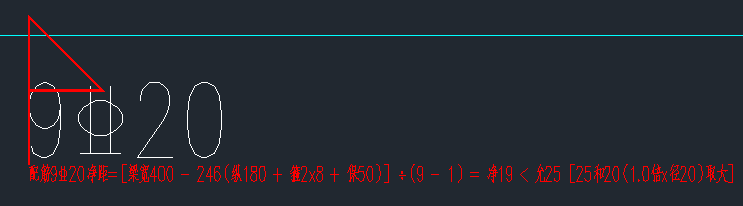

梁->净距校对提示应更详细一些,已改(纵、箍、保、净、总、允、径、容):

宽度特别大的的墙肢如600宽,[边缘构件]等命令全自动画剖断线时失效,已改;

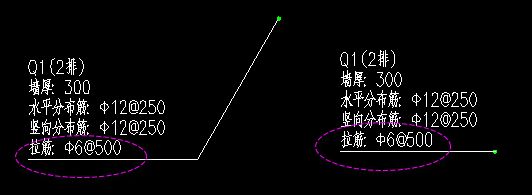

菜单项: 详图->平法引出标注,底下那行到引出线的距离是死值,已改:

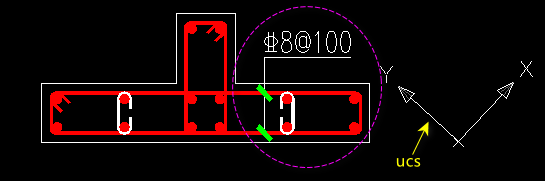

菜单项: 详图->线钢筋标注,UCS下选不上标不了,已改:

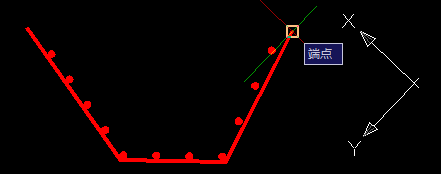

菜单项: 详图->描边绘点筋,ucs下飞走,已改:

菜单项: 梁->无计算书校梁宽,ucs下无法校核,已改:

其他一些改进。
