飞图“设置”菜单下的“数字命令图层”是啥,几个意思?
飞图“设置”菜单下的“数字命令图层”是啥,几个意思?
发布日期:2019-04-02 11:46
“数字命令图层”这个对话框,是用来配套设置数字命令图层组的图层含义的。
首先要有一个图层组的概念。
图层组顾名思义:就是一组有关系的图层
比方板筋的负筋(钢筋+规格文字+长度文字),就可以是一个组;
梁平法集中标注,也可以是一个组。
每个组可用一个简拼的别名来代表
比方板筋用:b
梁平法就用:l
图层组顾名思义:就是一组有关系的图层
比方板筋的负筋(钢筋+规格文字+长度文字),就可以是一个组;
梁平法集中标注,也可以是一个组。
每个组可用一个简拼的别名来代表
比方板筋用:b
梁平法就用:l
对整个组的动作,比方说关闭图层组、打开图层组,每个动作有一个快捷键。在飞图数字命令中,关闭默认是快捷键"gu",那 gu后面接你要控制的图层组名,比方b;
那输入“gub”就表示关闭板筋这个图层组。

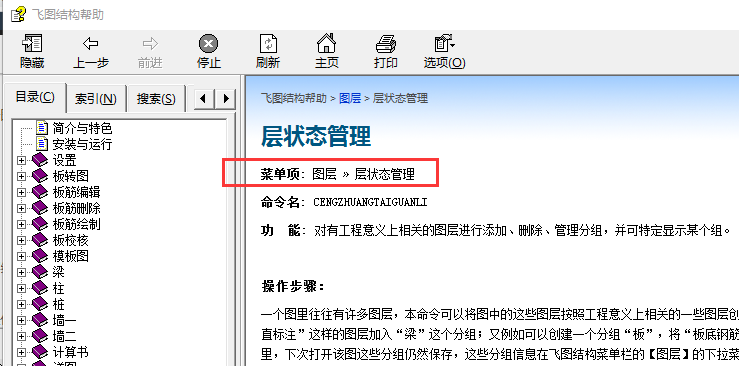

其实图层组的概念早就有的了,而且飞图至少提供了三种以上控制图层组的功能,详细请找到“飞图结构帮助.chm”(订阅用户到群文件夹下载),参考:

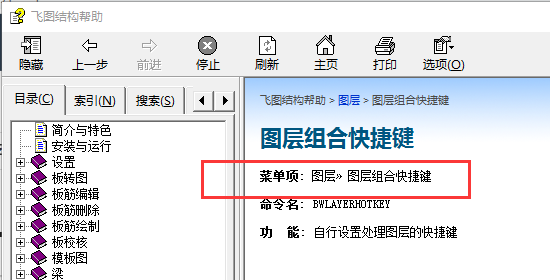

以及:

其次,有了图层组的概念后,还需要知道,飞图在数字命令中,可以用别名取代1,2,3,4....等枯燥、无意义的数字,例如“锁定图层组1”,肯定没有“锁定图层组(梁)”那么好记。

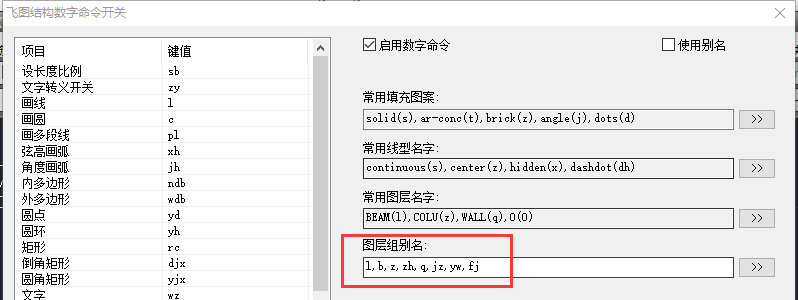

怎么设置图层组别名?在[设置]->[数字命令开关]弹出的对话框上,输入你需要的图层组别名,这些别名建议用简拼缩写,比方集中标注用“jz”,原位标注用“yw”等;别名之间用英文逗号隔开:

拿上述截图的例子来说,里面设了8个图层组:梁(l),板(b),柱(z),桩(zh),墙(q),集中标注(jz),原位标注(yw),负筋(fj)。目前最多可以设置15个图层组,可以设置更多,不过再多意义不太大。

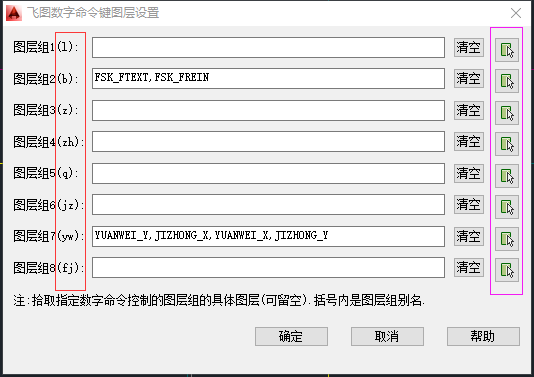

那么问题就来了,比方别名是"l"的图层组,里面具体包含了哪些图层?这就需要点它右边那个按钮,或者直接[设置]->[数字命令图层],也就是弹出本对话框:

注意到上图红框中的,就是每个图层组后面括号里面的,跟你刚才指定的8个,是一模一样的。
操作极其简单,点最右边的拾取按钮,到图中去拾取指定你要包含进去的图层就可以了。

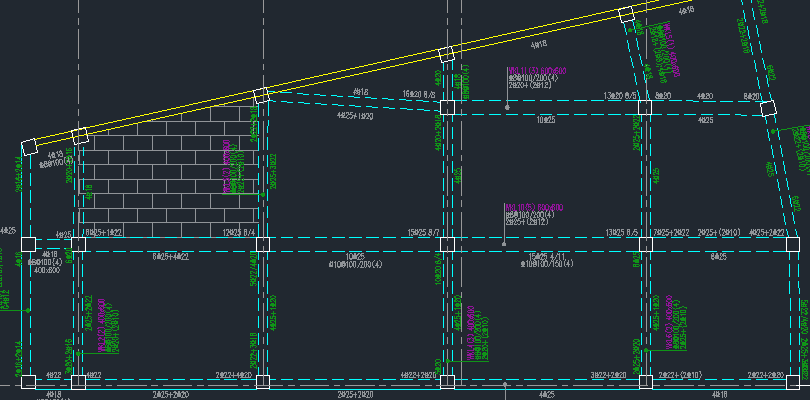

对于"l"这个图层组,点最右边拾取按钮,假设拾取了所有的集中、原位标注:

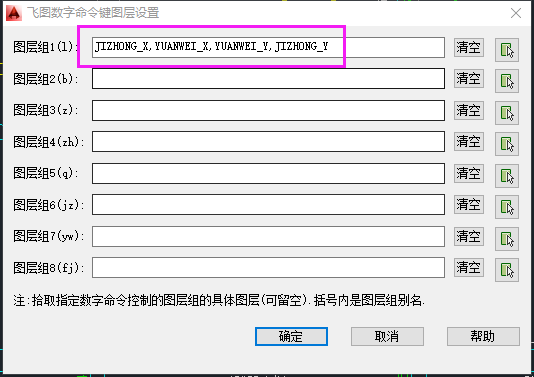

按回车或空格返回对话框,这些图层就被记录了:

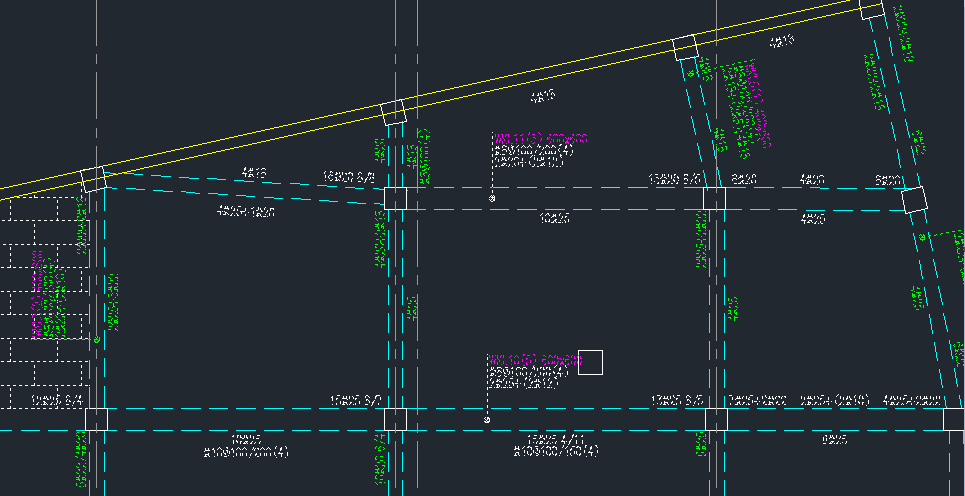

任何时候对“l”这个图层组的数字命令的操作,比方说锁定,就对整个组里面的所有层全部锁定了:
