工具->[一键裁图]怎么用，什么效果？
工具->[一键裁图]怎么用，什么效果？
发布日期：2019-03-30 03:30

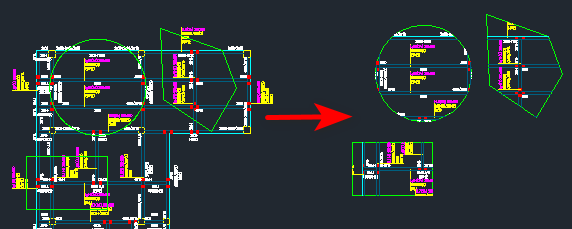

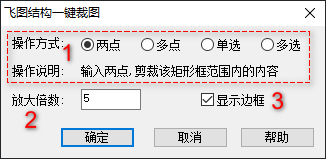

答：本命令实现用四种方法从当前图中任意地方、任意形状剪裁一块出来做成新的块；可定义缩放倍数和是否边框。点此菜单后，会立即弹出对话框如下：
对话框上一共只有3个参数，分别是：
1、操作方式：
有“两点”、“多点”、“单选”、“多选”四种方式。
1）如果选“两点”方式：
点确定后，命令行会提示：
请选取裁图矩形框的第一点<退出>:
第二点<退出>:
第二点<退出>:
顾名思义，这种方式就是输入两个点、决定了一个矩形框（如下图红色箭头所指）：
输入两个点后，命令行接着提示：
请输入插入点:
在需要放置剪裁内容的地方点一下即可，则矩形框内的所有内容被剪裁，执行效果如下：
2）如果选“多点”方式：
点确定后，命令行会提示：
请选取裁图多边形框的第一点<退出>:
然后会持续循环提问下一点，依次输入多边形的顶点、直到按空格或回车结束输入即可：
命令行接着提示：
请输入插入点:
在需要放置剪裁内容的地方点一下即可，则多边形框内的所有内容被剪裁，执行效果如下：
3）如果选“单选”方式：
注意此方式，需在要剪裁的地方预先绘制一个封闭多段线或圆。点确定后，命令行会提示：
请选择一个封闭多段线或圆<退出>:
拾取用来做边界的封闭多段线或圆，
命令行接着提示：
请输入插入点:
在需要放置剪裁内容的地方点一下即可，则边框内的所有内容被剪裁，执行效果如下：
4）如果选“多选”方式：
注意此方式，需在要剪裁的地方预先绘制作为边界的封闭多段线或圆。点确定后，命令行会提示：
请选择样板封闭多段线或圆(与之相同图层的多段线或圆将批量剪裁)<退出>:
此时选一个“样板”，意思是所有跟样板相同图层的都会作为剪裁边框：
程序继续提问：
选择对象:
此时再选所有要作为剪裁边框的封闭多段线或圆：
按空格或回车结束选择，此时接着提示：
请输入插入点:
在需要放置剪裁内容的地方点一下即可，则所有边框被批量剪裁，执行效果如下：
2，放大倍数：

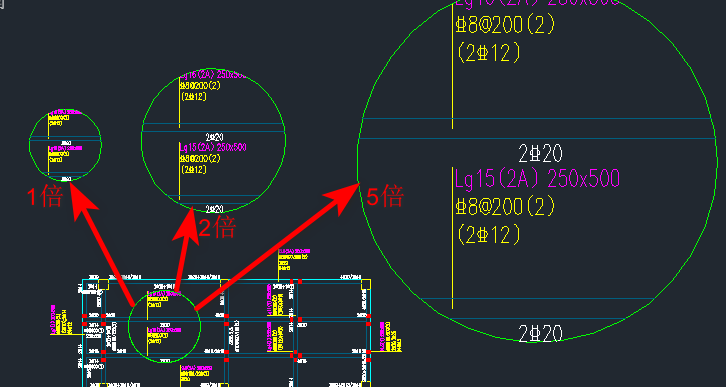

这个参数用来决定剪裁后的图形相对于原图需要放缩的倍数，效果如下：

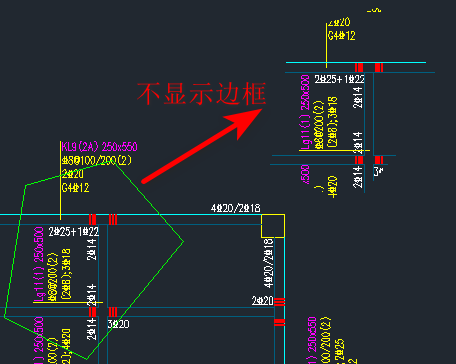

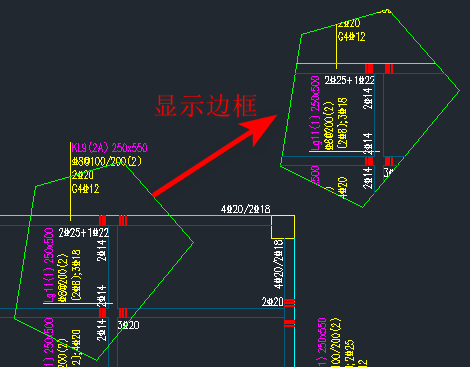

3、显示边框，此参数决定剪裁后的图形是否显示边框，效果如下：
以上是本功能的基本操作界面和用法。在过往实践中，由用户（个人或单位）提出相关衍生需求、经过飞图定制后，在分图拆图等自动化处理中已经发挥了极大的效率和作用，欢迎更多用户提出自身需求联系飞图定制专用功能。
