发布日期:2020-03-27 06:11
一,发布新版[选配筋表]专题,自动读梁宽校、改排布(支持块、参照),改进增加近二十项功能:

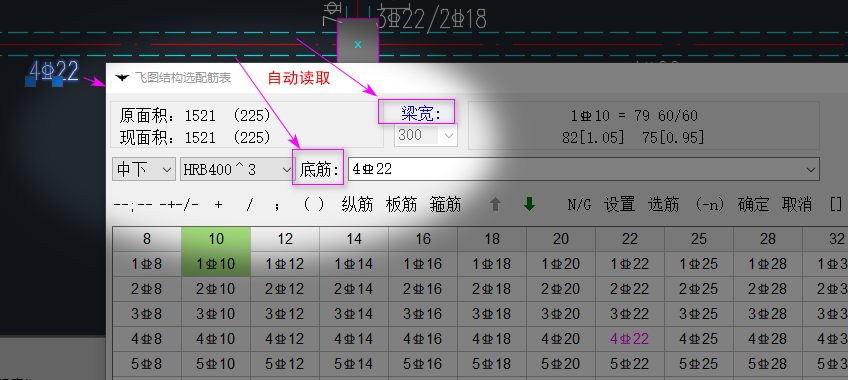

1,自动读取梁宽显示在对话框(该梁宽用来校核纵筋排布和自动纵筋排布):

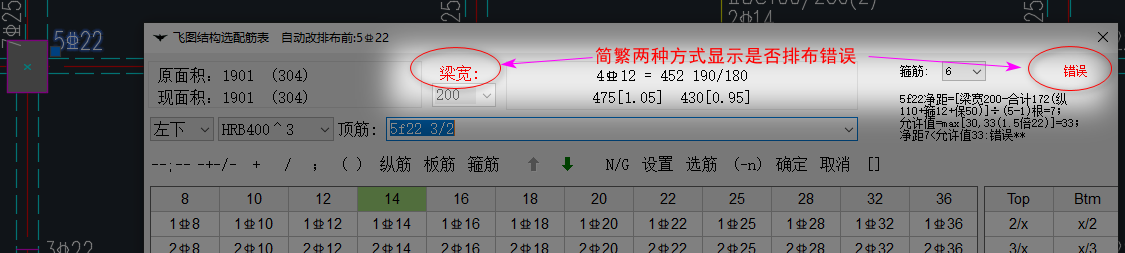

2,对话框上提供简、繁两种方式显示是否排布不满足:

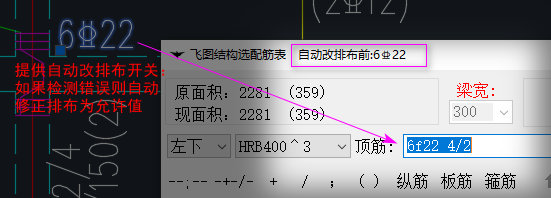

3,提供自动修改排布开关:如果打开,检测到错误,则自动改排布为当前梁宽、当前位置的允许值:

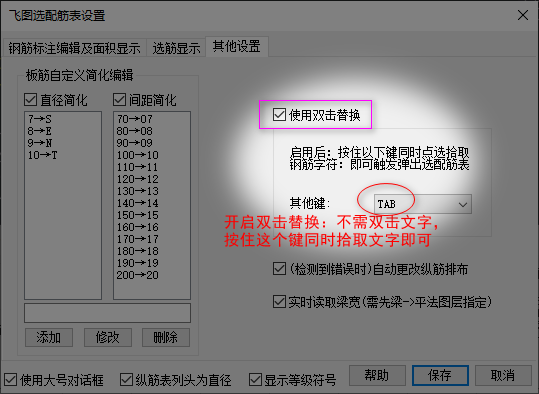

4,提供“双击替换”开关,可以按住替换键(例如shift或tab等)的同时、拾取配筋文字即可弹出(不再被无良黑心插件抢占):

5,灵活的排布校核规则,提供容差设置可灵活调节排布满足的容差:

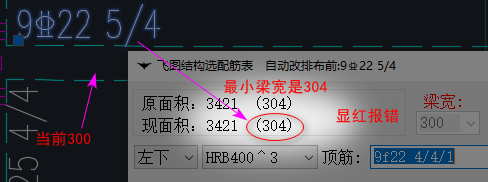

6,对话框左上角提供整个当前配筋字符的准确最小梁宽值以供用户比对参考:

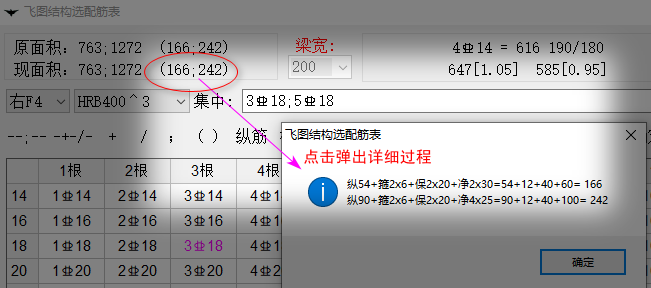

点击现面积那个小括号的数字,可以弹出详细的最小梁宽计算过程:

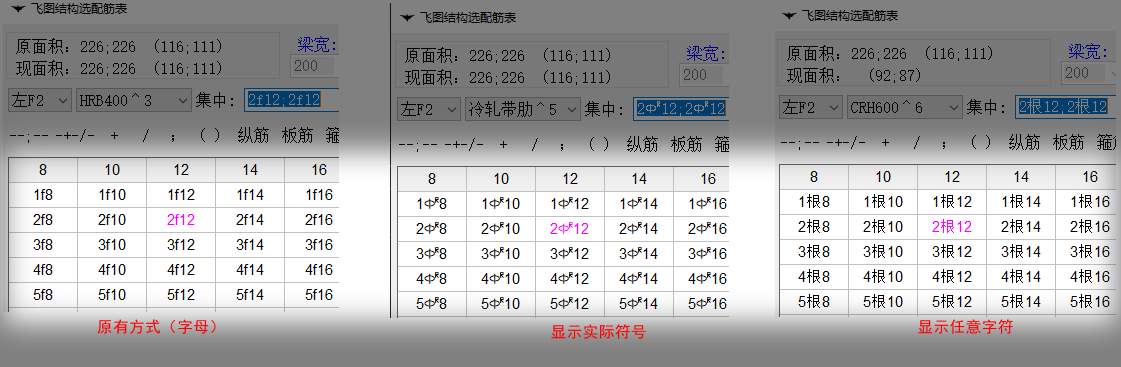

7,提供对话框上等级字符显示的灵活规则,可任意设置需要显示的各个等级:

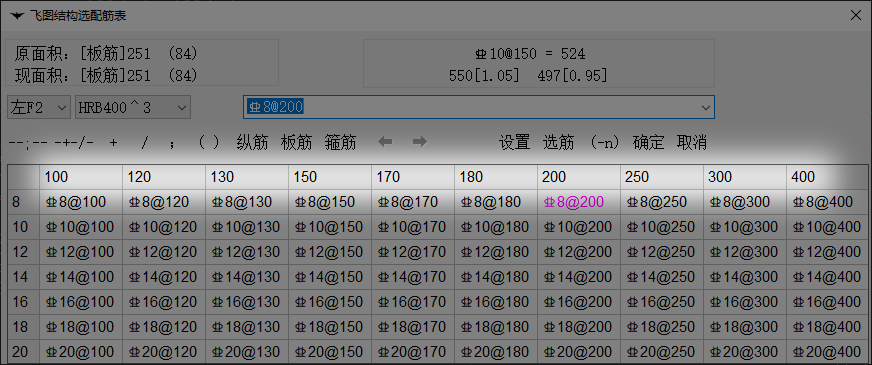

8,修改重大bug:原板筋表间距列数固定只能7列,改进为可以任意设列数:

9,用红底字表示初始的配筋文字方便用户比对;
10,开放[面积放大系数]设置:

11,bug不识别比较大的直径已经修改;

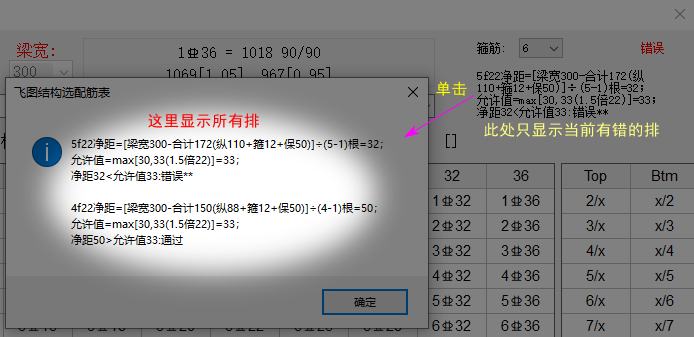

12,单击校核错误,可以弹出最为详细的每排校对过程:

13,点[设置]按钮不需要结束当前对话框重新双击钢筋文字并弹出(直接设置即时生效)。
14,增加“[]”按钮,可以加中括号、按住Shift点它来去掉中括号:

15,增加“N/G"按扭中,按住Shift再点它,可以去掉前面的N/G。
以上改进全部均用于大小号对话框。
二、得益于广大用户踊跃反馈:梁校对功能持续改进增强如下:

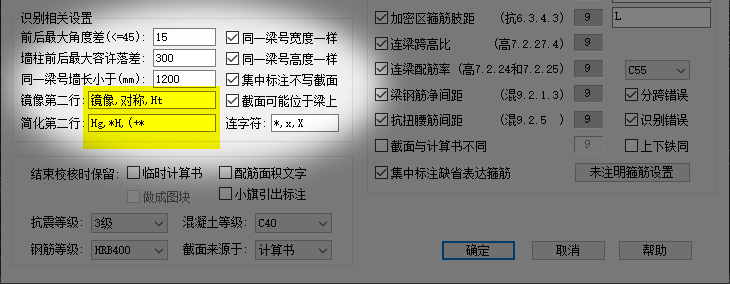

1,增加简化标注、镜像标注规则输入框,支持通配符,匹配一切习惯:

例如在简化第二行增加“Hg"就可以支持类似“Hg=2.000写第一行”这种单位简化标注习惯:

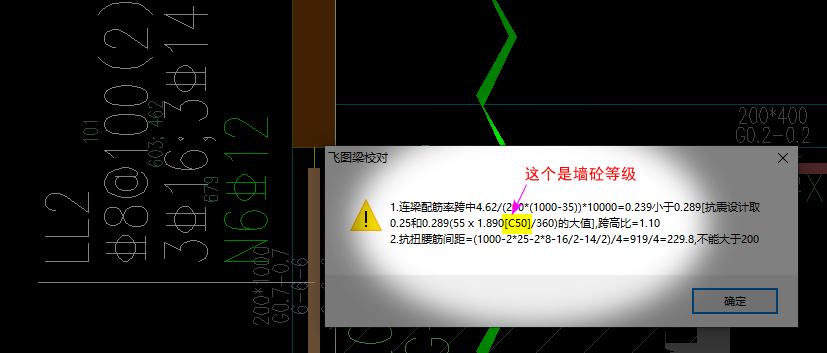

2,单独定义LL混凝土等级(墙砼等级);连梁最小配筋率用该砼等级:

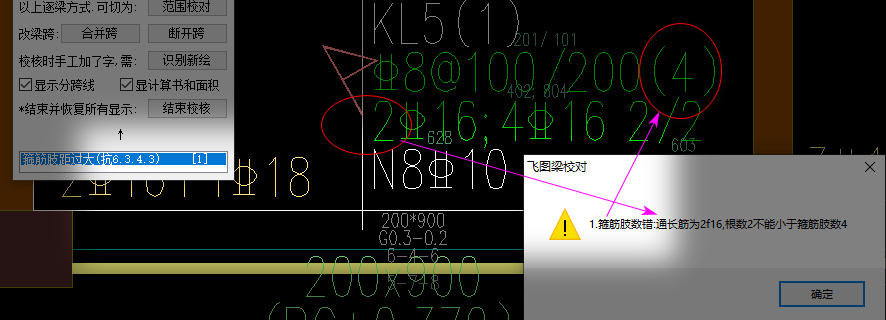

3,增加校核“梁顶部的通长筋根数一定要不小于箍筋的肢数”,暂内含于6.3.4.3:

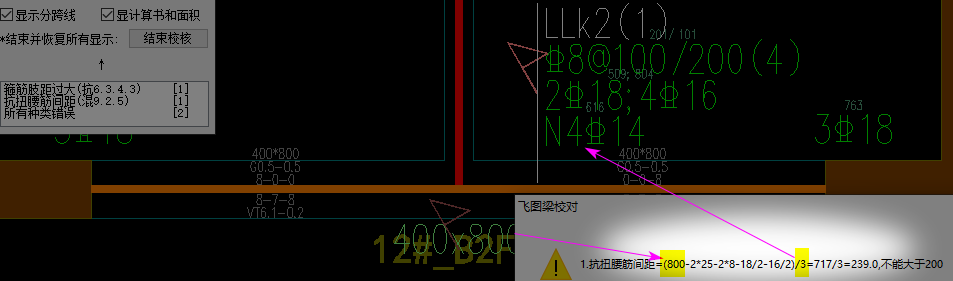

4,修复抗扭腰筋间距混9.2.5计算错的bug:

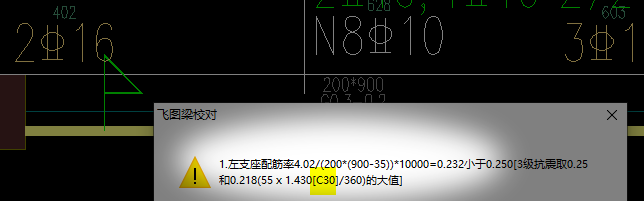

4,所有相关提示增加所选砼等级,方便用户自行核对:

三、其他:

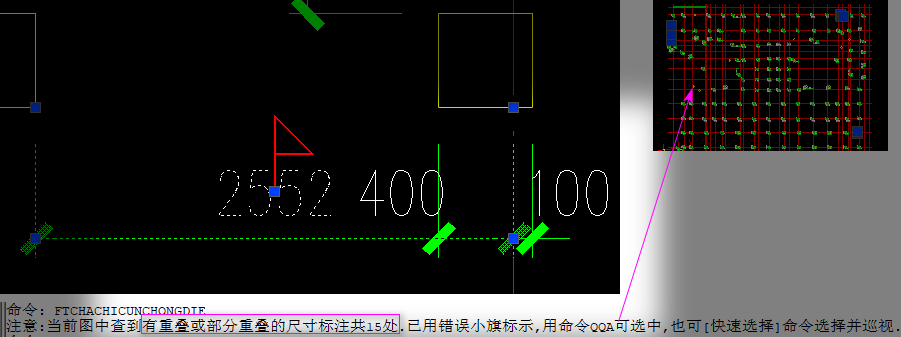

1,增加[查尺寸重叠]:将重叠或部分重叠的尺寸用圆圈标出来,支持块中尺寸。注意如果尺寸部分重叠可造成灾难性后果,隐蔽性极强,伤害性极大,出图之前请务必用飞图此命令查一次:

2,[桩数统计]有bug已改;

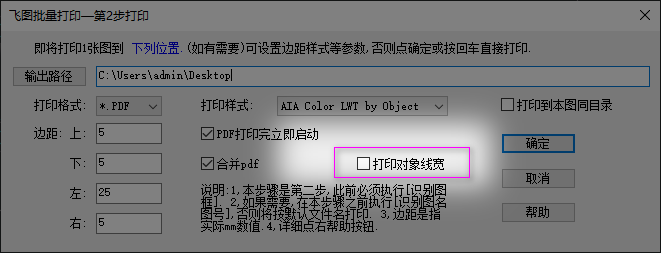

3,新版批量打印开放[打印对象线宽]选项,由用户控制:
