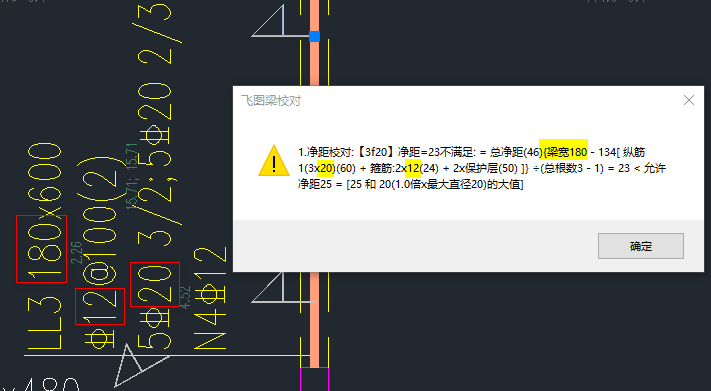

发布日期:2020-02-21 05:17
一、飞图梁校对,注入大量大院习惯,高达三十项功能增加/改进,如虎添翼。主要列举如下:

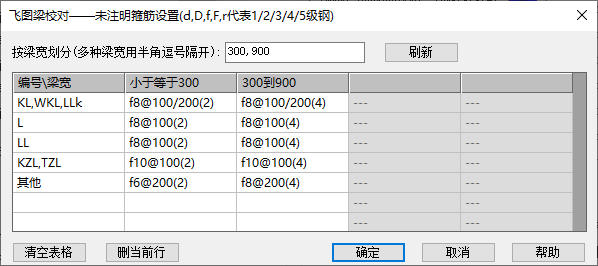

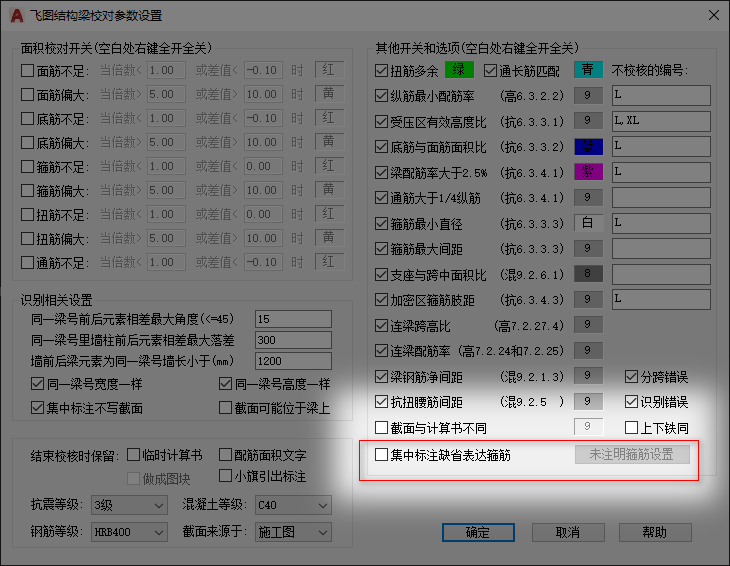

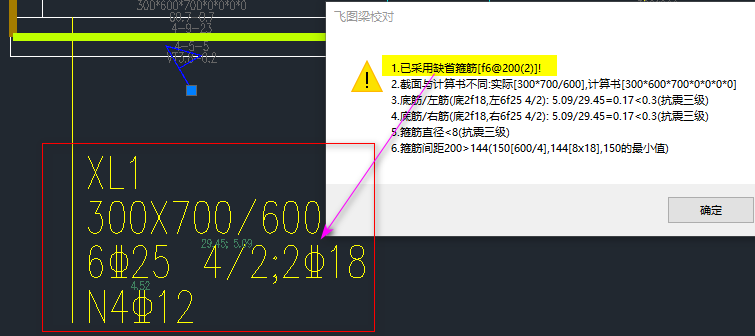

1,增加“集中标注缺省表达箍筋”功能,支持缺省箍筋的大院风格:

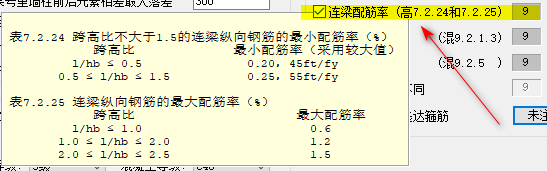

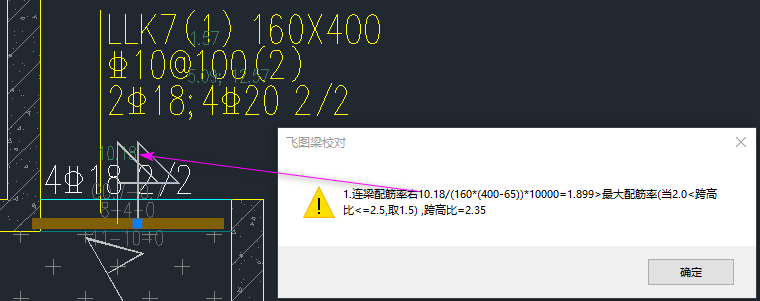

2,将连梁配筋率自动从普通梁的6.3.4.1配筋率条款剥离,增加连梁最大配筋率、最小配筋率条款7.2.24和7.2.25:


3,增加梁钢筋净距条款混9.2.1.3:


4,增加:上下铁同选项,用于某些地区6.3.4.1对规范的理解和应用不一样:

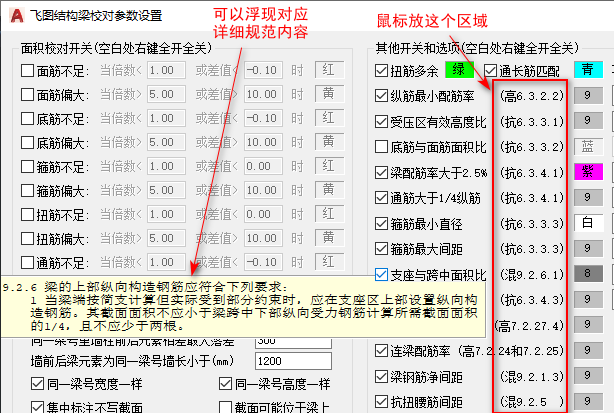

5,对话框布局调整更加整齐美观,对(高6.3.2.2.)这种校核开关文字增加鼠标浮动,方便显示对应规范详细内容:

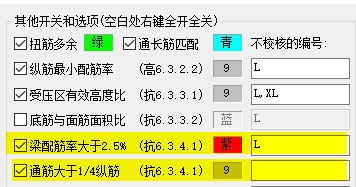

6,抗6.3.4.1的前后两段话内容完全不一样(2.5%和1/4),需要分开,否则不但有歧义而且两种情况的不校核编号不一样,已经改进:

7,抗6.3.3.3表格两列校核内容不一样(箍筋最大间距、最小直径),需要分开已经改进:

8,断开/合并梁、断开/合并跨,在梁不是笔直的特例下,有时会引发“可见索引”内部错误;手动改分跨后保存再开图校核会弹出提示"严重错误",严重bug已修改;
9,在梁不是笔直的情况下,有时候左筋右筋方向反了,重大bug已修改;
10,在梁不是笔直的情况下,用户有特例把平法文字和计算书文字反向,导致局部的左筋右筋跟整体方向不一致,误判这种地方的支座导致提示“通长筋不足”等误报,重大bug已修改;
11,6.3.3.3箍筋不分密疏(如f8@200)的时候,校核会遗漏、跳过,重大bug已修改;
12,有分区的平法编号判定有时候有错误例如:B-L8(1) 也判为KL,重大bug已修改;
13,全部架立筋(2f12)的情况会误报错“通长筋不足”,重大bug已修改;
14,简化标注在有些图中提示“当前梁是一根简化标注梁,是否跳转到同号梁进行校对?”按Y却飞走了,重大bug已修改;
15,改进:采用简化标注时候:集中标注第二行支持*号通配符。

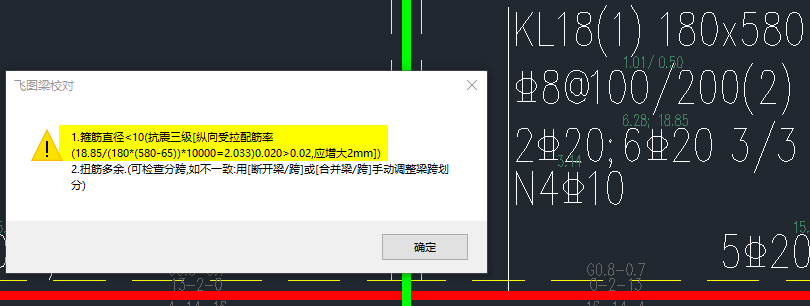

16,改进:纵向受拉配筋率>0.02,箍筋最小直径应增大2mm的情况,把受拉配筋率详细计算过程写清楚方便用户核对:

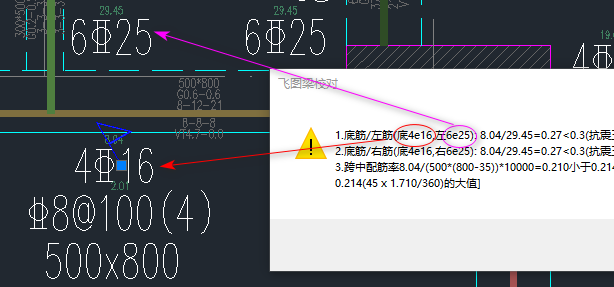

17,改进:凡是涉及左筋右筋的提示均加原始配筋文字方便用户核对:

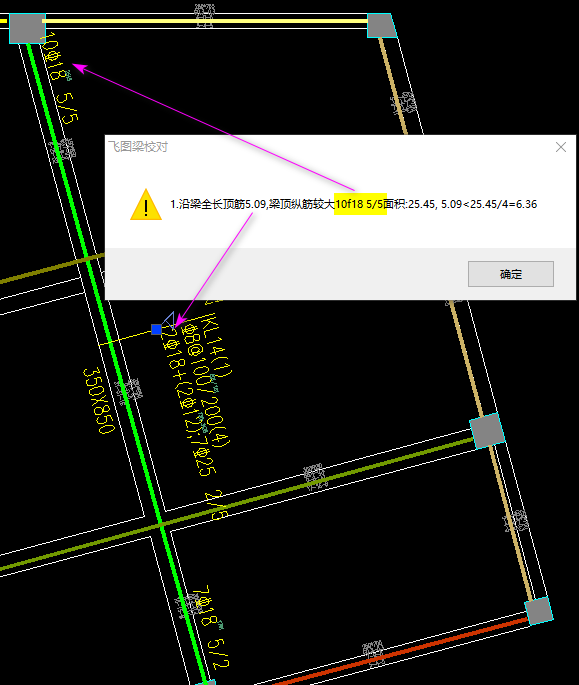

18,改进:6.3.4.1梁顶纵筋较大面积显示原始配筋方便核对:

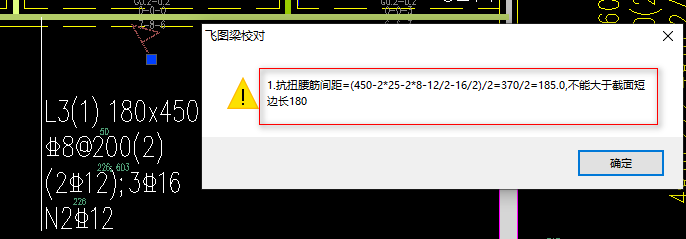

19,抗扭腰筋间距如果不大于200、但大于截面短边,提示有误,bug已修改:

20,截面文字连字符不是“*”的情况导致有时候误报,bug已修改;
21,其他小bug和改进等(略)。
二、其他:

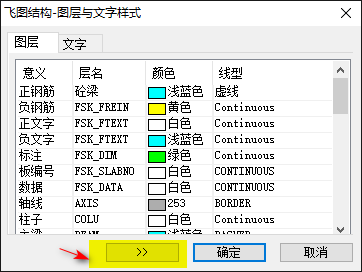

1,[图层文字设置]增加拾取按钮,用于拾取样板的图层属性,样板文字的文字属性:

2,[格内文字对齐]增加按空格或回车可以两点方式输入一个格子的方式来对齐;
3,热键记忆只有一个实体则不起作用,bug已修改;
4,[梁墙柱交线处理]图层怪名字不识别,bug已修改;
5,2004,06版本工具栏图标显示的bug已修改
6,实体隐藏不支持先选择集,bug已修改;

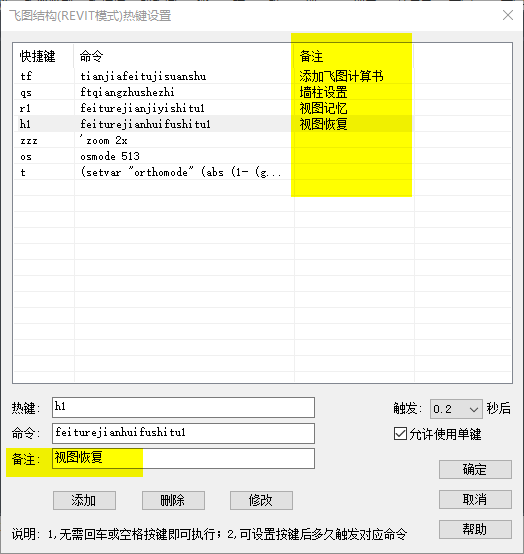

7,[REVIT]模式热键增加备注,方便提示用户命令的用途:
