一:飞图梁校对功能持续十项改进,更加强大准确丰富:

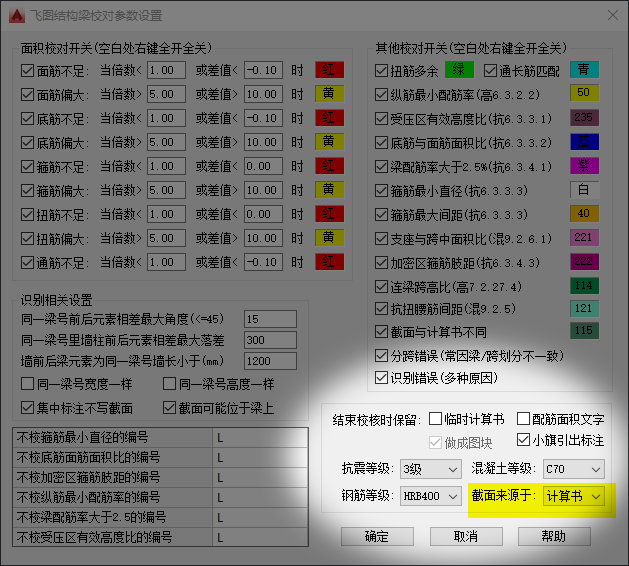

1,增加选项“截面尺寸来源于”,意思是飞图梁校对可以指定用计算书上,还是用施工图上的截面来校核:

1,增加选项“截面尺寸来源于”,意思是飞图梁校对可以指定用计算书上,还是用施工图上的截面来校核:

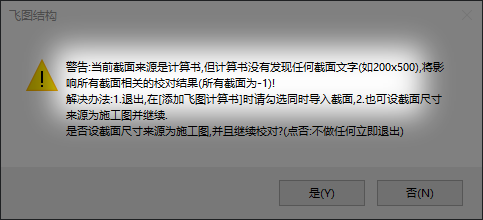

无须过分关注这个参数,因为可以自动默认判断和提示,例如如果计算书没有导入截面数据会提示:

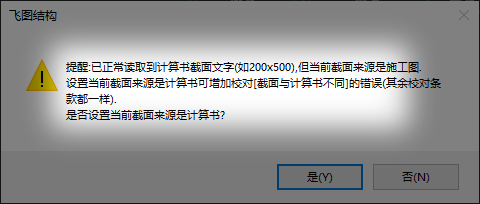

如果有截面,但勾选了来源于施工图则提醒:

(来源于计算书跟来源于施工图校核一模一样,唯一区别是多了“截面与计算书不同”的校核)
如果已知用户建模非常准确,或者用户梁校对时候只有wpj数据没有截面数据了,
将截面尺寸设置为来源于施工图,就能无截面数据继续校对。
如果已知用户建模非常准确,或者用户梁校对时候只有wpj数据没有截面数据了,
将截面尺寸设置为来源于施工图,就能无截面数据继续校对。
点击此处观看或到群文件夹下载有声视频“飞图梁校对——截面尺寸来源.mp4”。

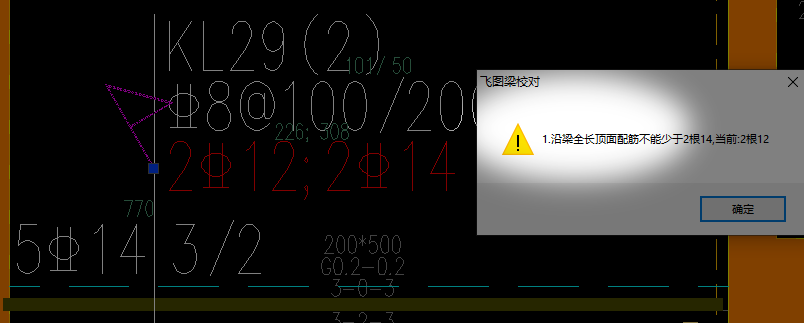

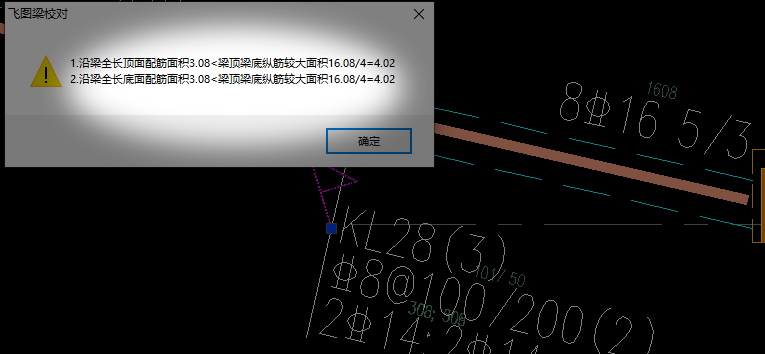

2,改进6.3.4.1,增加:“沿梁全长顶面和底面应至少各配置两根纵向配筋,一、二级抗震设计时钢筋直径不应小于14mm,且分别不应小于梁两端顶面和底面纵筋配筋种较大截面面积的1/4;

2,改进6.3.4.1,增加:“沿梁全长顶面和底面应至少各配置两根纵向配筋,一、二级抗震设计时钢筋直径不应小于14mm,且分别不应小于梁两端顶面和底面纵筋配筋种较大截面面积的1/4;


三四级抗震设计和非抗震设计时钢筋直径不应小于12mm;

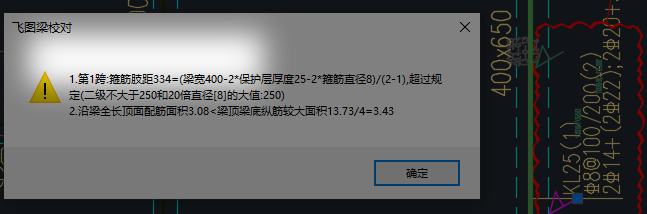

3,改进6.3.4.3规则,此前有些地方加密区箍筋肢距没有错误提示,已彻底修改;

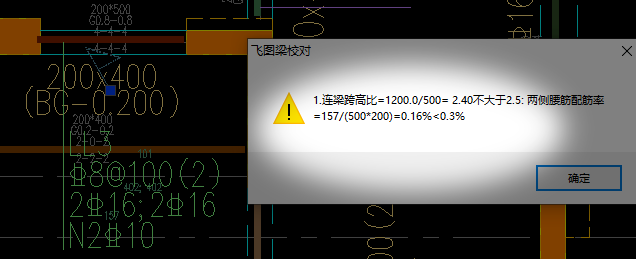

4,增加连梁跨高比校核:高7.2.27-4:跨高比不大于2.5的连梁,两侧腰筋总面积配筋率不应小于0.3%:

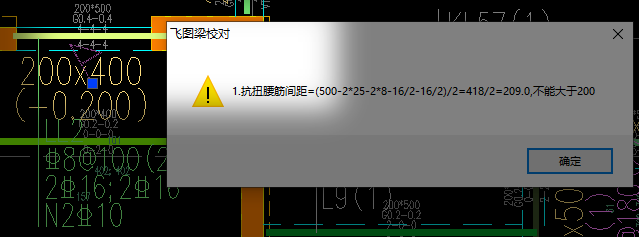

5,增加抗扭腰筋间距校核:混9.2.5:抗扭腰筋间距不应大于200mm及梁截面短边长度:

6,架立筋不能参与任何计算,此前有些条款有违反,已修改;

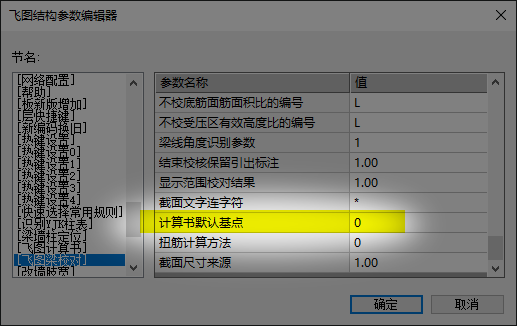

7,增加选项:计算书默认基点,如设为0,则不会有默认基点,直接输入两点(计算书和对应的施工图上的点):

8,截面计算书连字符支持各种形式;
9,bug:从不是块或参照的梁图切到是块或参照的梁图的校对的第一次操作,选图块选不上,已修改;
10,bug:XL顶筋大于端部计算值的“配筋偏大”的提示错误,已修改。

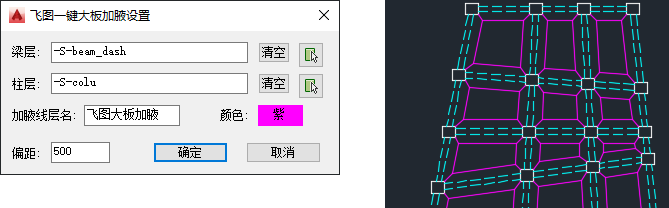

二,增加【模板图】->[大板加腋],不需要一块块板点,直接框全图就一键绘制;除了一键全图处理外还做了不少容错处理 :梁柱交汇处不必特别严格,而是允许一定的容差
:

详细点击观看下面有声视频:
