飞图梁校对,为什么个别地方总是误报截面是-1,但其他地方又没有任何问题?(兼答:为什么有的梁有梁中线、有的没有?)
飞图梁校对,为什么个别地方总是误报截面是-1,但其他地方又没有任何问题?(兼答:为什么有的梁有梁中线、有的没有?)
发布日期:2019-04-01 01:32
需要用命令FTLJDJULICANSHU(拼音:飞图梁校对首字母+全拼:距离参数)确认、处理一下。
注意这个问题兼答:飞图梁校对,为什么有的梁有紫红色的确认梁中线、有的没有?

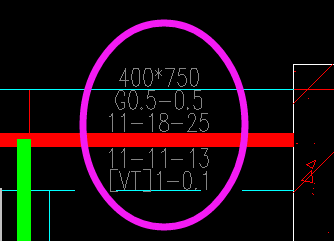

答:如果只是个别地方有问题,第一步确认下,是不是这段梁确实没有读到截面数据。怎么确认?如果正确读到截面数据的梁段,在校核以后的临时计算书结果上,会把截面数据显示上去:

所以,如果发现有截面相关的错误提示,首先需要看下校核后画上去的临时计算书结果(默认是灰色的小字)看是不是对的。

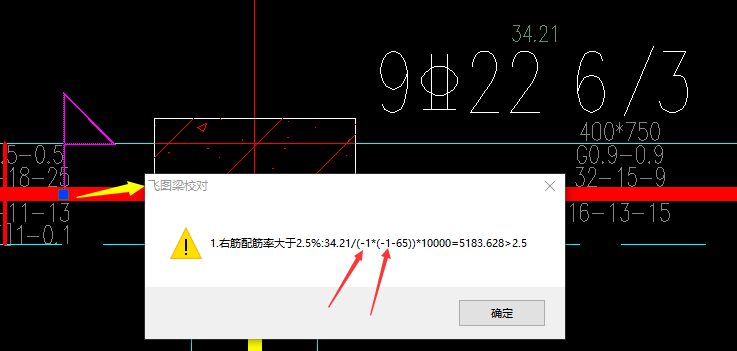

具体到这个例子:首先通过点击校核结果小旗、或把鼠标放到校核结果小旗浮上去显示,可以看到错误的提示结果是:

可以看到,提示中,说截面是“-1”,-1的意思就是没有识别到截面的意思。

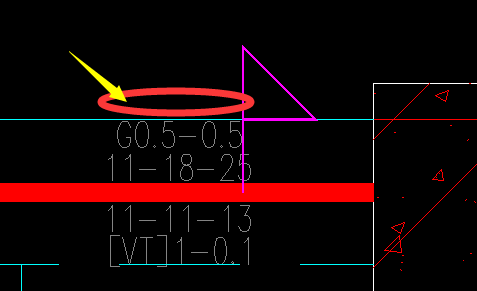

然后看它对应的临时计算书:上面确实没有写截面数据:

所以:这段梁确实没有读到截面数据。
造成这样的原因,是飞图梁校对里面有一个很重要的“距离识别参数”:

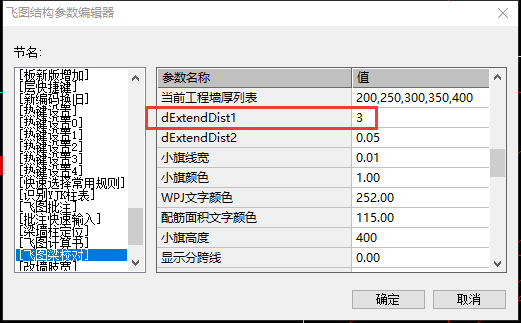

这个参数默认是3,表示3倍字高。但由于字高经常变化、字的位置也经常变化,所以这个默认数字经常是不够的,可以用命令[FTLJDJULICANSHU](拼音:飞图梁校对距离参数)、发命令后点这段梁,会出现一个外包框:

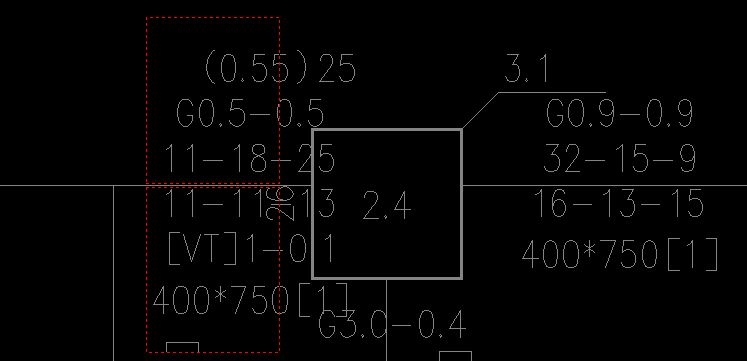

具体这个例子的这段梁,这个外包框没有包住下面的截面文字,所以这段梁没有截面数据(而其他没有[VT]文字的就可以)
只有这个外包框完全包住,才能确保正确读到所有数据,包括最外面的截面数据。这个参数不能太大,否则一来效率降低,二来容易产生新的其他错误。
在FTLJDJULICANSHU命令中,把这个参数改为合适的,例如5,

可以看到,现在外包框包住了, 表示是合适的了:

重新校核一次,刚才误判的错误消失了,临时计算书上也有截面文字了:
