飞图结构绘图软件订阅版2020-06-16

发布日期:2019-06-17 08:22

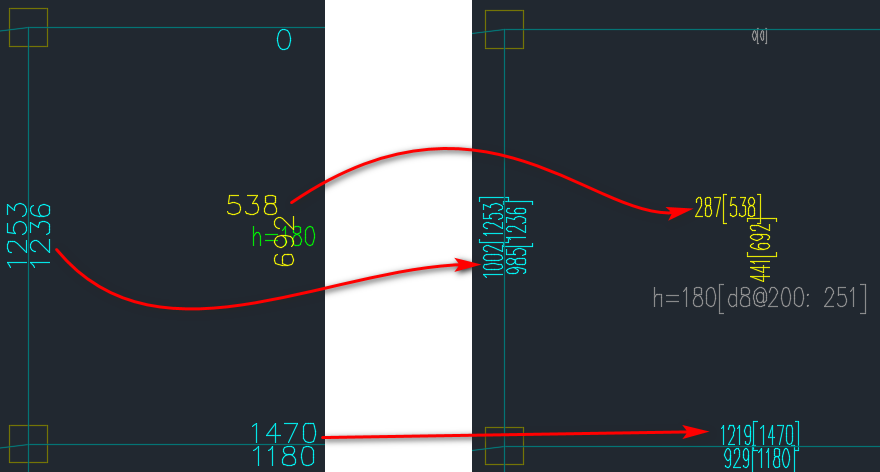

1:增加功能:导入板计算书后([添加飞图计算书],选择文件或者图中拾取),将计算书处理为“双层双向模式”和此前的原始数据模式之间切换:

为什么要设置“双层双向模式”?在此模式中点击飞图板计算书可以[自动双层双向]处理整个板,否则按自动绘板筋处理整个板,详细点此观看演示

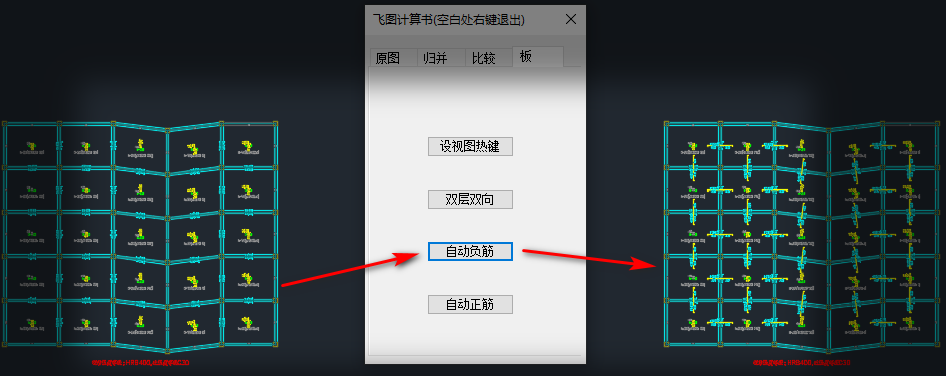

2:增加:点击飞图板计算书,([识别用户模板]或[设置当前板]之后)直接自动支座筋,自动板底筋一键画整板。
此功能更加稳定高效,可用来替换此前(非ACA中的)[自动绘板筋]命令、[自动双层双向]命令:

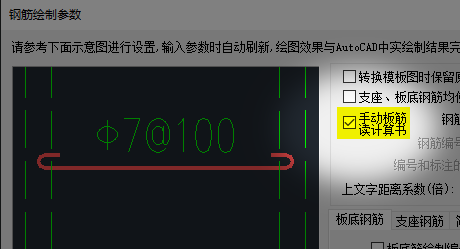

3:改进:手动支座筋,手动板底筋,(此前功能为只能绘制默认的规格)。增加功能:如果将计算书(无论图块,或者散的文字)复制到模板大致对齐,可自动读取计算书结果绘制实配钢筋,识别成功用紫色跳动的线提示用户,详细点此观看演示



4:其他改进:
[自动绘板筋]命令支持计算书是块和参照的情况;
某些版本的板计算书转图错误;
[柱编号],在勾选水平筋下,会弹出警告并退出,已修改;
[边缘构件]:指定柱图层,如果柱是散线(如YJK计算书)直接处理封闭无须多执行[选层封闭];
[边缘构件]:增加/改进各种容错提示,例如没有编号、但指定了编号图层会自动判断这种特例; 又如如果勾选了考虑墙水平筋但没有指定图层会提示;
[边缘构件]发现了一种特例,在该特例下点筋提示不正确,已修改。
