飞图结构绘图软件订阅版2020-05-06

发布日期：2019-05-06 06:36

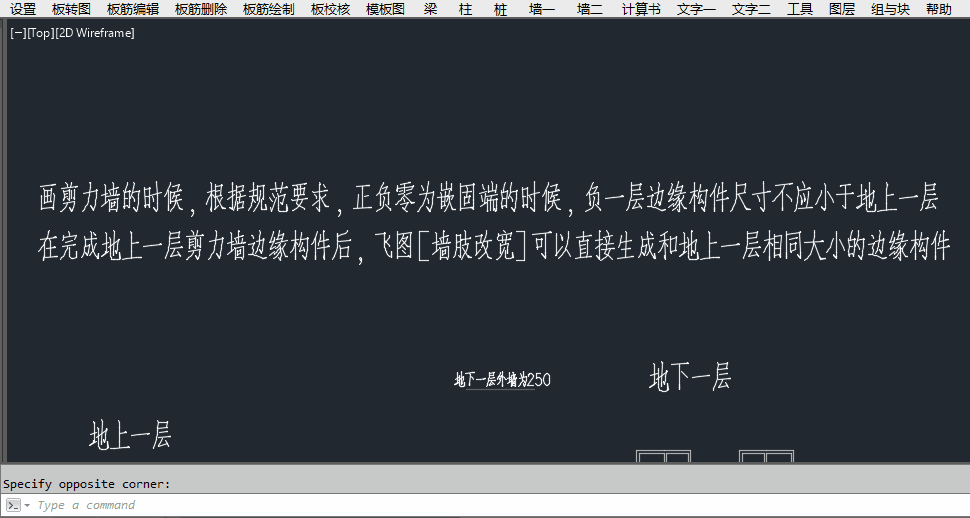

1，增加飞图[墙肢改宽]命令：在完成地上一层剪力墙边缘构件后，飞图[墙肢改宽]可以一键生成和地上一层相同大小的边缘构件（但墙宽已变）：

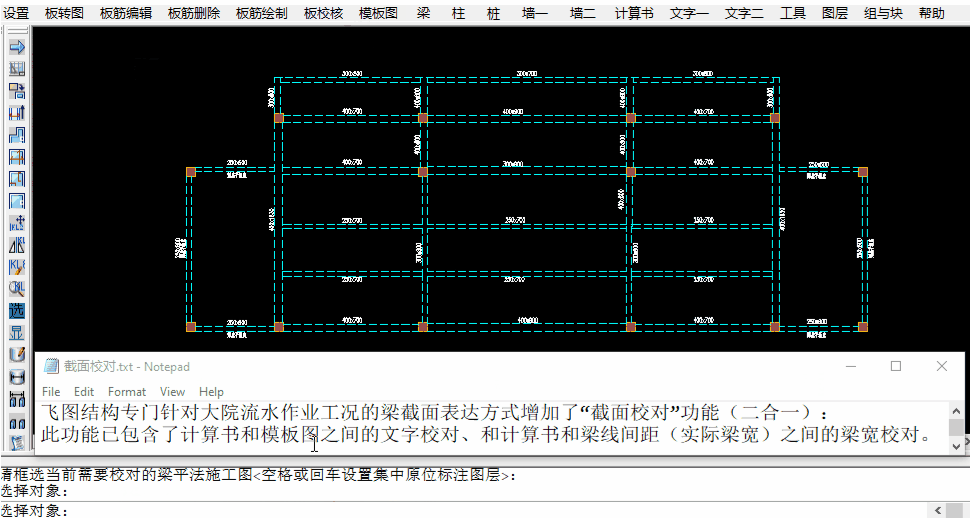

2，专门针对大院流水作业工况的梁截面表达方式增加了“截面校对”功能二合一：包含了计算书和模板图文字之间的校对、和计算书和梁线间距（实际梁宽）之间的梁宽校对：

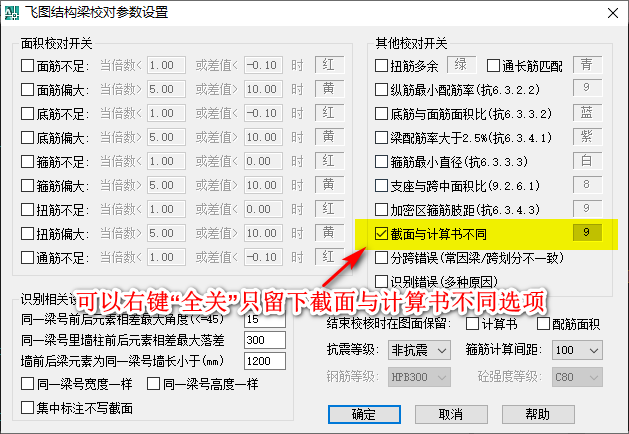

不是这种习惯的用户可使用此前的飞图梁校对命令：

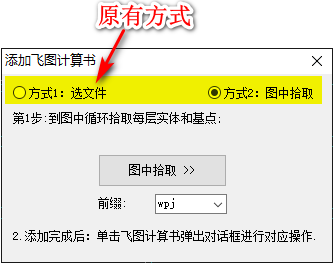

3，增加[添加飞图计算书]命令的图中拾取方式，用于计算书已经用其他命令/方式导入为散线的情况，可以很方便转为“飞图计算书”（图块格式、功能更多）：

4，修改bug：

1）[梁平法转换]某版本的计算书有问题

2）[平法拖动]bug：自动变系统样式下，斜引出的一拖就飞；原来有圆点的，一拖就多一个圆点：“好烦”；

3）[平法拖动]bug：自动变系统样式下，拖动表现跟不勾不一样

4）飞图0421版本bug：不使用水平筋，箍筋放样出不来。

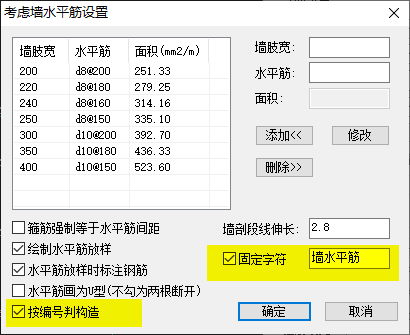

5）水平筋文字不能写为固定的文字例如“墙水平筋”，已增加选项到对话框：

6）边缘构件如采用两种直径配纵筋，出现10f18+0f16的配筋，“太傻了吧”

7）[屏幕改字]某特例下不起作用

8）[箍筋变水平筋]UCS里面不正常

9）[全楼柱绘制]某些版本的计算书读数据不正确
