飞图板转图,为什么图层含义不默认了,每次都需要指定吗?
飞图板转图,为什么图层含义不默认了,每次都需要指定吗?
发布日期:2017-01-01 11:27
答:由于计算软件修改出图结果的图层等内容,也有可能是用户更新飞图时候忘记备份设置文件了。

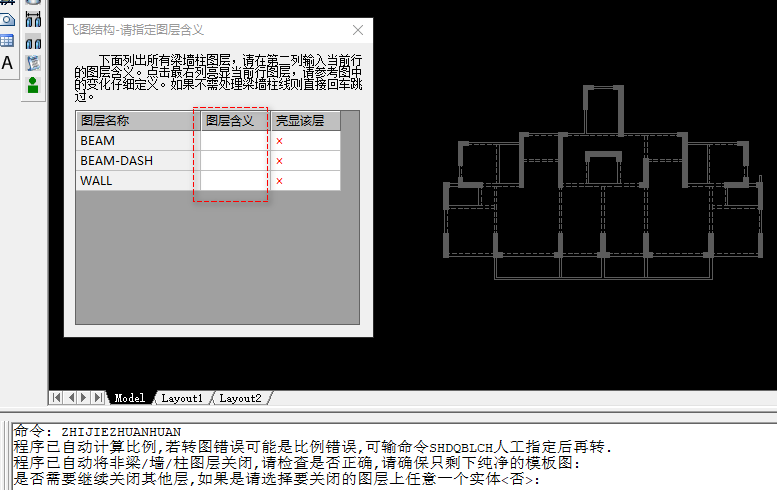

例如某个pkpm版本转图时出现:

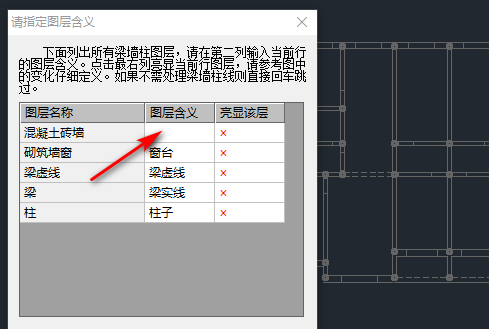

可以看到,这些层的图层含义都是空的。

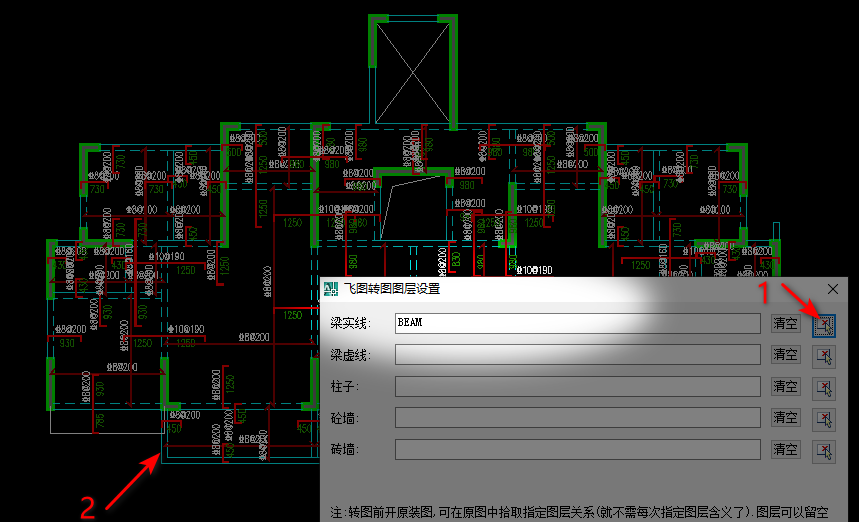

解决办法:菜单板转图->指定图层关系,或运行命令 FTZTTUCENG,在弹出的对话框上指定图层的对应关系:

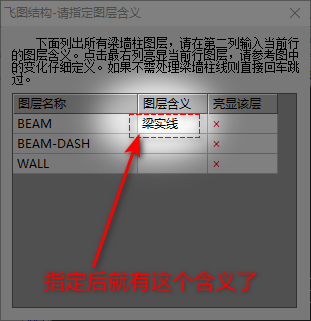

例如,点第一行梁实线最右边按钮,然后到图中任意一个梁实线上点选一下(如上图操作1、2 所示)。如果此时点确定,再转图,就会发现,第一行、刚才是空的,但现在右边的图层含义就有了:

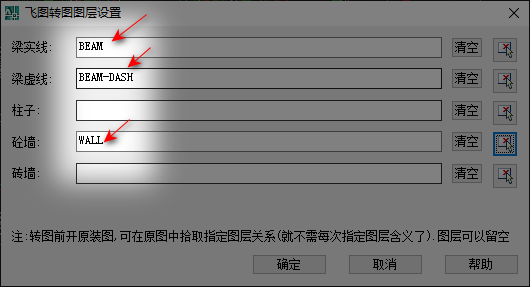

在本例中,继续指定“梁虚线”和“砼墙”:

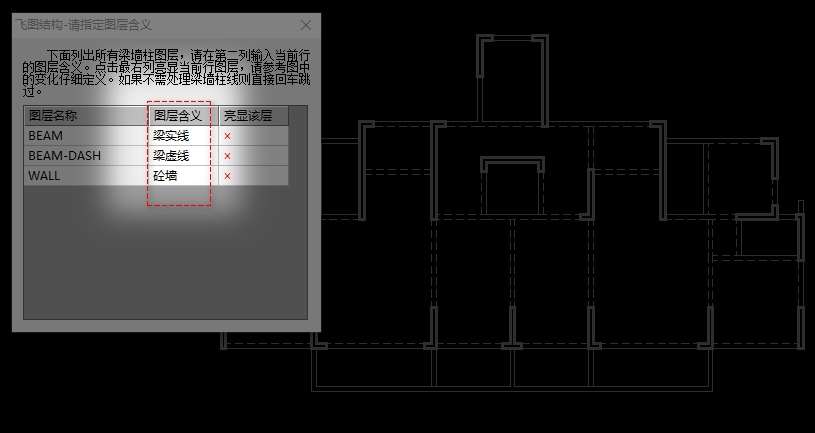

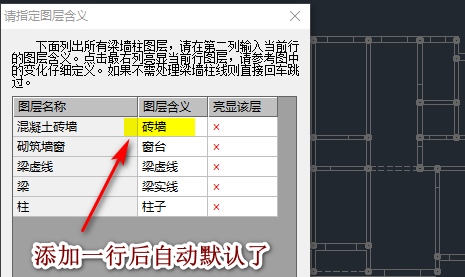

点确定,这些会被记录。此时再转图,会发现,之前是空的,现在自动就填了图层含义了:

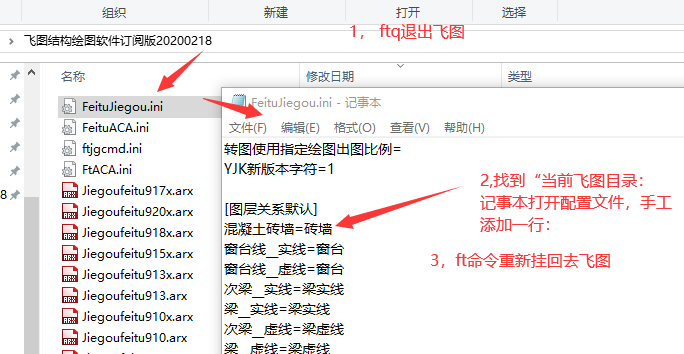

注意:菜单板转图->指定图层关系,或运行命令 FTZTTUCENG是会记录在设置文件里面的,所以,以后只要遇到相同风格的图面,就不需要每次在转图命令中指定图层含义,就会自动有含义的了。
在菜单板转图->指定图层关系这个对话框中,图层关系的指定是“随意”且“松散”的,意思是,可以指定、也可以不指定;这是因为后续在转图命令中,左上角还有机会指定图层含义。但用户使用的计算软件往往一年半年内都比较固定,所以找机会执行一次菜单板转图->指定图层关系,把设置记录起来,是非常建议的,因为此后就不再需要每次指定图层含义了。
如果用户用了多个计算软件、不同软件出的图有不同的图层名,又怎么样?没关系的,在这个对话框中,可以同时记录多个层名,只需要打开不同计算软件出的原装图,分别设置一次就可以了。
