一、飞图结构:
1,墙相关改进:增加“两种直径”和“纵筋级差”选项,使墙柱大样纵筋可指定配两种直径(以便更加节约钢筋)支持【任意墙柱】系列的半自动方式和【边缘构件】系列全自动方式;
【图中分布点筋空心/实心】切换时对【填写柱表】或【边缘构件】的文字自动加“(实心)”或“(空心)”;支持【点筋实心空心】改动后重新填写柱表;演示如下:

2,梁配筋净距校对(混9.2.1.3):
钢筋净距的问题: 箍筋计算钢筋净距时箍筋根数取值增加不常用参数(默认为固定为2)
支持KL1 没有200x300的情况(此时将用实际梁宽来校对);也支持参照情况
梁宽标注如果比较靠近与梁相连的墙时:极易误报提示“梁宽无法识别”,已改;
校对结果增加纵“箍”(箍筋)、“保”(保护层)等文字更加易懂;
支持KL1 没有200x300的情况(此时将用实际梁宽来校对);也支持参照情况
梁宽标注如果比较靠近与梁相连的墙时:极易误报提示“梁宽无法识别”,已改;
校对结果增加纵“箍”(箍筋)、“保”(保护层)等文字更加易懂;

3,定位标注改进:
柱定位标注,无承台桩标注,独基定位标注等所有定位标注系列对话框d值改了不起作用、有时突然尺寸线特别长等bug,已改:

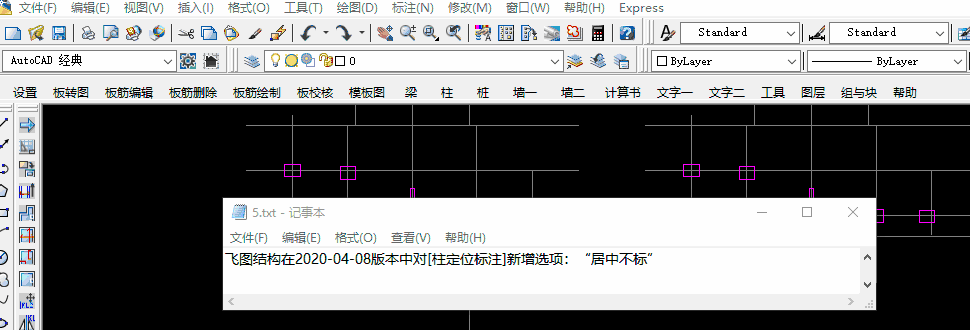

*柱定位标注,增加选项“居中不标”,效果如下:
*柱定位标注,增加选项“居中不标”,效果如下:

4,添加飞图计算书,截面文字位置自动识别并调整(也可以用户强行指定),已改,这个对pkpm某些版本的计算书的梁校对起到至关重要的作用(否则识别不了截面):

5,其他改进:

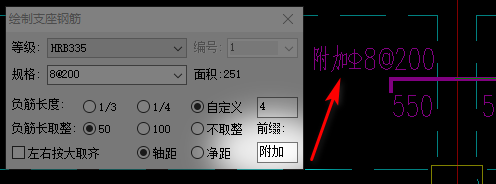

手动正负筋,输入“FJ”或者附加等非直径符号,自动又加一个等级符号,已改,解决办法:增加“前缀”输入框(默认为空):

【斜筋转正】某些特例下不成功,已改:

点楼层标高那个位置,弹出导出数据选文件的对话框,已改;
某些特例下【全楼柱绘制】死机崩溃,已改;

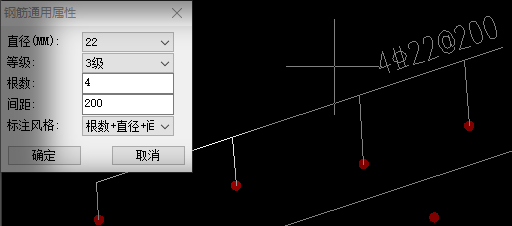

点筋标注1,点筋标注2,自动计算间距,设置并记录默认参数,无需再次输入:

二、飞图ACA:
1,增加[单点打断]功能;

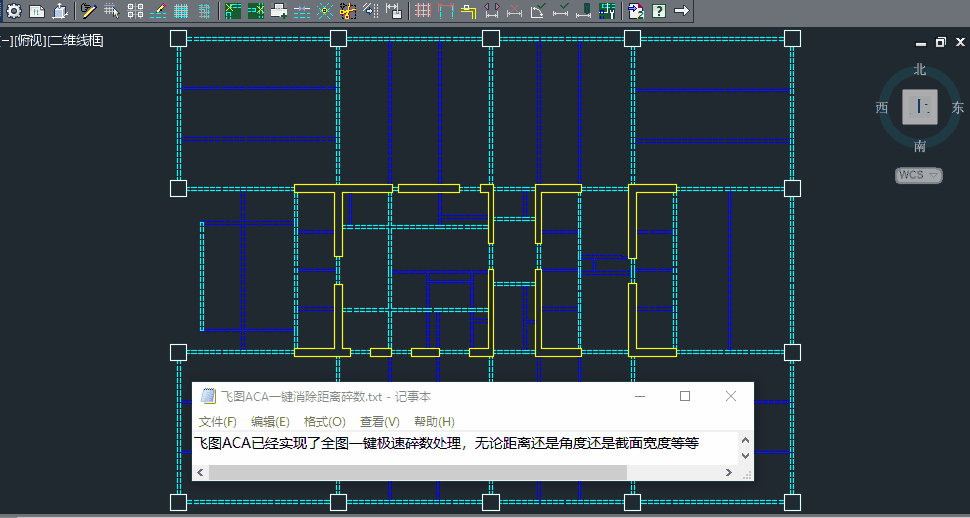

*2,增加[自动处理距离碎数]按钮和功能,真正全自动一键极速全图处理所有距离碎数,演示如下:

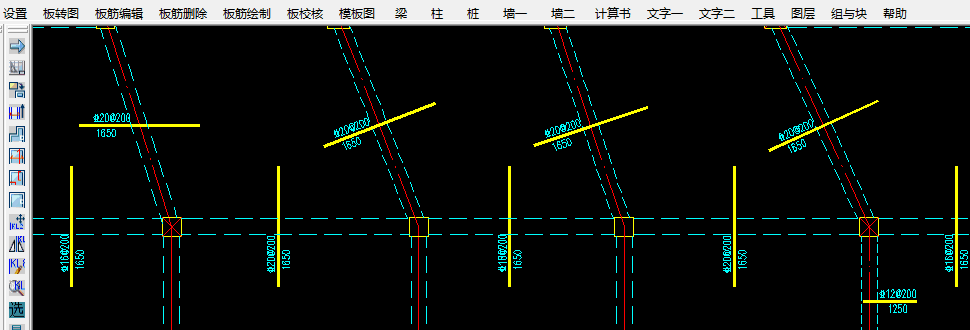

3,在飞图ACA上实现手动正负筋(仍需执行菜单项: 板筋绘制 ->识别用户模板、但无需指定任何图层):识别速度提升二十倍以上、准确度百分之一百;

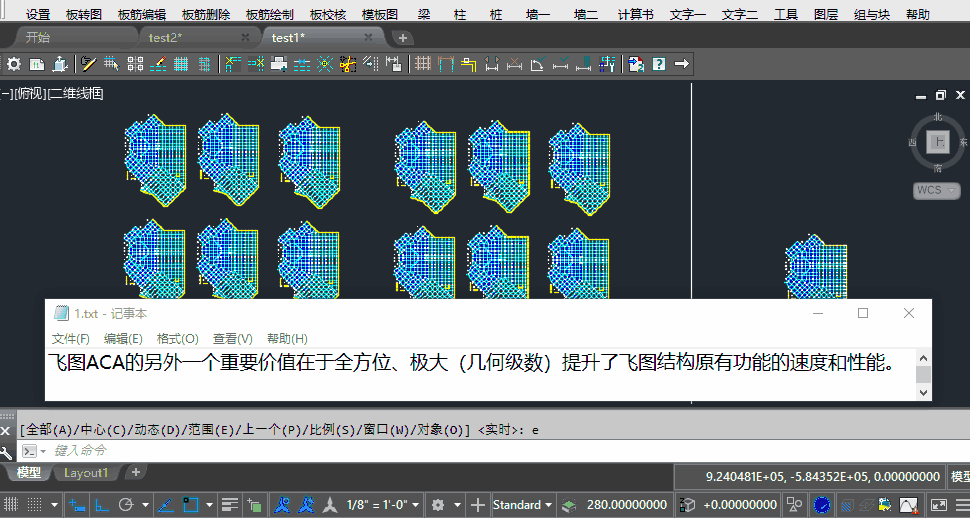

在飞图ACA上实现自动绘板筋(不需执行菜单项: 板筋绘制 ->板图层设置、也无需指定任何图层):识别速度几何级数提高;准确度比较接近百分之百;演示如下:
