飞图ACA帮助——指定轴线层

发布日期:2014-01-01 01:01
本功能按钮外观为:
功能简述:指定图中轴线的图层,为后续【梁墙柱对中】、【轴线布梁墙】、【沿轴画梁墙】等轴线相关的功能做前期准备。其中,【轴线布梁墙】、【沿轴画梁墙】如果识别失败,会自动弹出指定轴线层的对话框,因此不必专门先用本按钮指定。

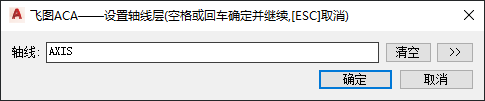

操作非常简单,点击按钮之后,弹出下面对话框:

可以随时点清空按钮清除当前设置,然后点其右边的拾取按钮,到图中拾取任意一根轴线即可。
