飞图ACA帮助——轴线布梁墙
飞图ACA帮助——轴线布梁墙
发布日期:2014-01-01 07:44
本功能对应的按钮外观:

功能简介:(在指定轴线图层后)按轴线布置绘制框住的范围内梁或墙。
注意事项:轴线是按图层指定和识别的,因此轴线图层的指定非常非常重要。
操作步骤:点命令后,命令行首先提示:

正常情况下(正常情况是指轴线图层指定正确的情况)只需要输入两个点,框住一个范围,程序即可根据设定绘制该范围的轴网对应的梁/墙。
发命令后可以随时按空格或回车弹出对话框进行参数设置。

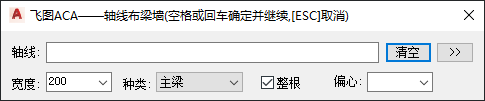

如果此前没有指定过轴线层,或者当前使用的轴线层不是之前指定的轴线层(导致选择不到轴线),会自动弹出设置对话框:

对话框上参数很简单,只需要按所需输入梁/墙宽度,种类,是整根(还是分段),偏心距离多少(不偏心则选择或输入0)。

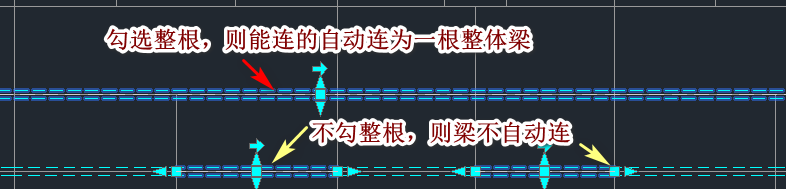

其中勾选整根,和不勾选,外观上看没有区别,但实质有区别:整根是指在同一根轴线上,尽可能连成一整根梁/墙。分段是指只要轴网交点的地方,都是一段段布置梁/墙:

注意在绘制该区域时会先将现有梁/墙删掉,所以假如参数不合适,可以按空格或回车,重新设参数(例如选正确的梁宽)然后框住原来位置重画一次即可(无需专门删原来梁墙)。
偏心距离是指轴线到梁/墙中心线的偏移距离(而非到梁/墙边距离)。而且,偏心只在所选范围内所有轴线都是同一方向才有效,例如需要处理某些轴线的梁偏心放置,则顺着轴线方向框一个长、窄的范围。
偏心规则如何定义?
是按坐标系的方向来规定,向右或者向上为正数,向左或者向下为负数。例如水平的梁,如果偏心距离输入-100,表示将向下偏移:
如果竖直的梁:
如果是斜的梁,则以45度为界限,偏向X方向,则按水平梁的规则,偏向Y方向,则按竖直梁的规则。
