飞图ACA帮助——拾取定位、任意定位

发布日期：2014-01-01 08:06

【任意定位】按钮外观为：

【拾取定位】按钮外观为：

同[墙梁定位]一样，拾取定位、任意定位都是用来创建一个用来尺寸驱动的尺寸标注；然后就可以双击此标注来进行尺寸驱动修改墙梁等位置。

操作过程可以用以下实例来演示解释：

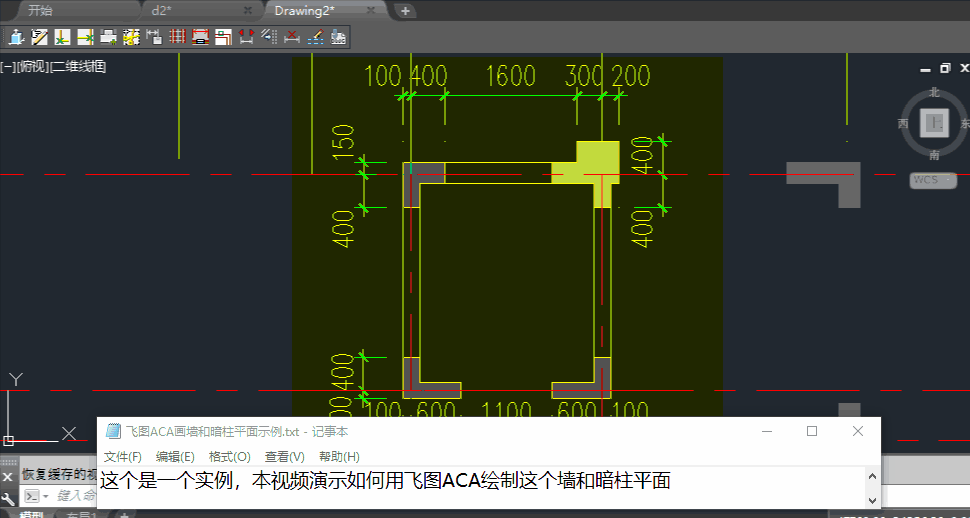

这个是一个实例，本视频演示如何用飞图ACA绘制这个墙和暗柱平面：

可以从两根轴线开始，先沿着轴线任意画墙

注意轴网并不是必须的，例如可以随便画四个墙，然后尺寸驱动（前提是知道轴距）

用【梁墙断开】，先随意大致断开，后续再用定位来精确处理墙肢长

双击改一个墙肢为“砼墙实心”，然后格式刷刷其他

定位修改左上角墙肢：用【拾取定位】：输入正确的尺寸，回车，即可修改

如果需要用轴线定位，可以ESC取消，再移动定位尺寸线的夹点到所需要的地方

然后双击尺寸->回车

也可以【任意定位】：直接输入两个所需要的点

两个夹点：每个梁、墙，选中后，端部有两个夹点，一个是矩形，一个是三角形

拉矩形夹点可以随意移动（改长度和角度），但三角形夹点只能顺着原来方向移动（改长度）

利用这个特点，可以拉三角形夹点快捷改墙肢长，例如此处是平齐的，两个墙肢伸长一样

同理处理最右上角

绘制一个矩形柱子（柱部分另详述），柱的下边跟墙边平，所以先捕捉放这里

对于柱子左右方向，一样可以【任意定位】

格式刷把柱刷成墙，然后融合

最后【任意画梁墙】画中间的墙，直接捕捉端点即可

至此墙和暗柱精确画完，本视频结束
