飞图ACA帮助——梁墙断开

发布日期:2014-01-01 06:24
本功能按钮外观为:

功能:基本可以理解为合并梁的逆操作:
点按钮后,输入第一点,然后输入第二点,两点之间的范围就被打断并删掉。
断开的梁用[合并梁]就可以接回去
如果输入的两点很近、或在同一线上,那么等于是把一根梁断开为相接的两段,中间没有空隙
所以本功能与break类似:把一根整体的梁打断为两根。用break命令同样能达到这个效果。
不同的是,[梁墙断开]可以一次处理一个范围内的多根梁
例如这个节点,需要把虚线框内的所有梁打断、把里面的内容全部清空,可以用[梁墙断开]来操作:
结果为:

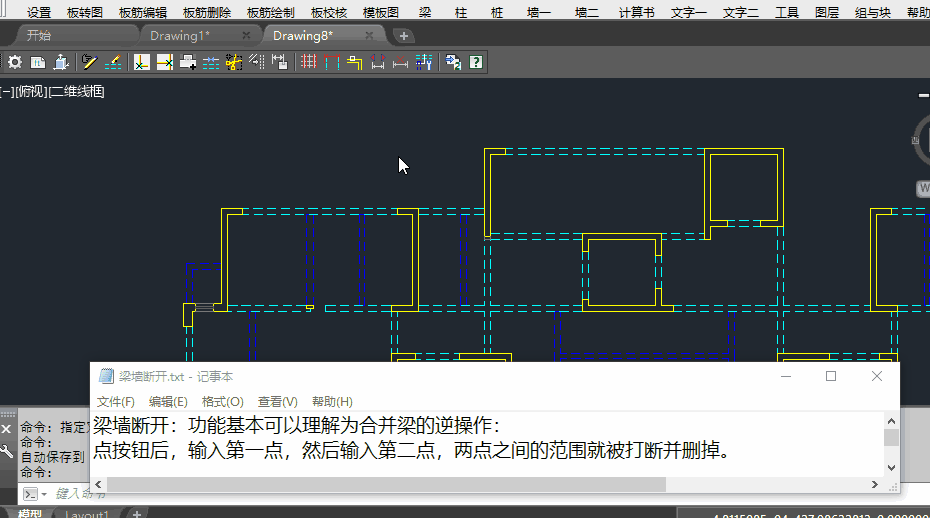

操作动图演示如下:
