飞图ACA帮助——合并梁

发布日期:2014-01-01 05:34
本功能按钮外观为:

功能:把所选的多个梁(墙)合并为一根。

规则:
所选的梁(墙)必须跟“基准梁(墙)”平行方向,程序会自动过滤方向不平行的梁;
所选的梁(墙)必须跟“基准梁(墙)”在一定的距离范围内、此参数可设置;
所选的梁(墙)必须跟“基准梁(墙)”相同种类,例如都是主梁、或都是次梁,程序会自动过滤与基准不同种类的梁;
所选的梁(墙)不一定要跟“基准梁(墙)”相同宽度,合并时候会采用基准梁宽度。

操作:
点按钮后,选择要合并的梁,回车即可。
支持先选,意思是可以先选中要合并的梁,然后点按钮即可。

何谓基准梁(墙)?就是选的时候,第一次选到的那根梁。
如下图所示,假设两根梁左边一根250宽,右边一根450宽。
点合并梁按钮,如果先选左边,再选右边,
那么两根梁合并,因为先选的左边是“基准梁”,合并后的梁宽是250.
点合并梁按钮,如果先选右边,再选左边,
那么两根梁合并,因为先选的右边是“基准梁”,合并后的梁宽是450.
先选的情况,也是一样的规则。

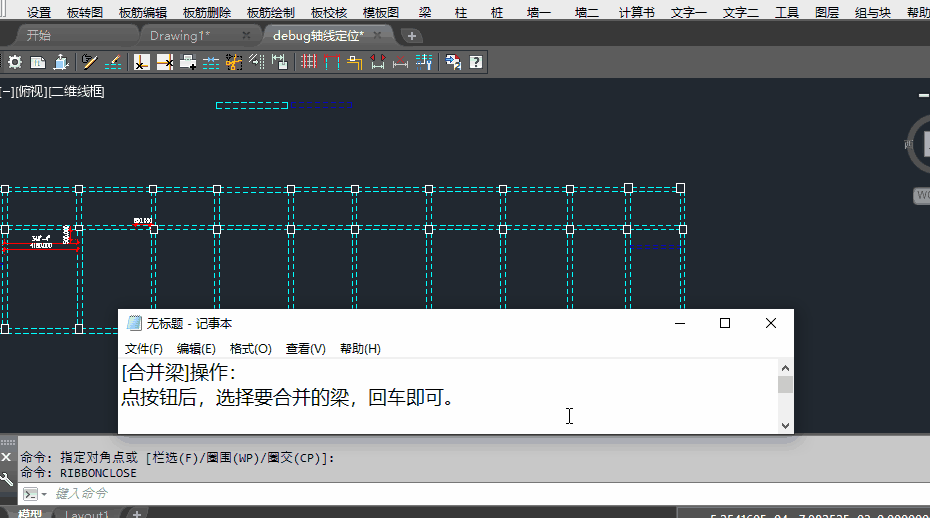

操作动图演示如下:
