飞图ACA帮助——梁墙横平竖直
飞图ACA帮助——梁墙横平竖直
发布日期:2014-01-01 08:24
本功能按钮外观为:

功能:将斜的梁/墙变成横平竖直的角度:在45度以下的,改角度为0度(水平);在45度以上的,改角度为90度(竖直)。
注:在【计算书转模板】时,默认已经自动处理了角度碎数(所有梁/墙都已经横平竖直),因此除非【计算书转模板】中故意去掉了角度碎数选项,否则不必用此按钮来处理梁墙柱的角度碎数问题。
操作非常简单,点按钮后,"选墙/梁需要横平竖直的一端<退出>:",在需要动的一侧点一下即可。

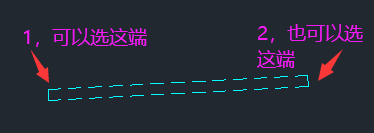

什么叫“需要动的一侧”?如下示意图,例如一个接近水平稍微倾斜的梁,可以点1,2两端:

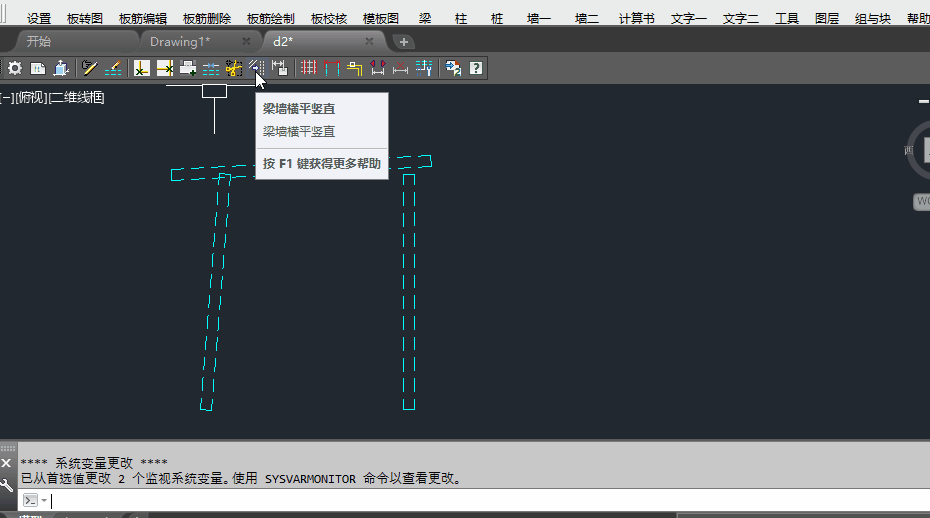

操作演示如下:
