飞图ACA帮助——梁墙柱对中

发布日期:2014-01-01 07:59
本功能按钮外观为:
功能简介:将梁墙柱对齐到它附近的轴线:如果是柱,则用柱的中心对齐到它附近的两根轴线的交点;如果是梁/墙,则用中线对齐到它附近的轴线。

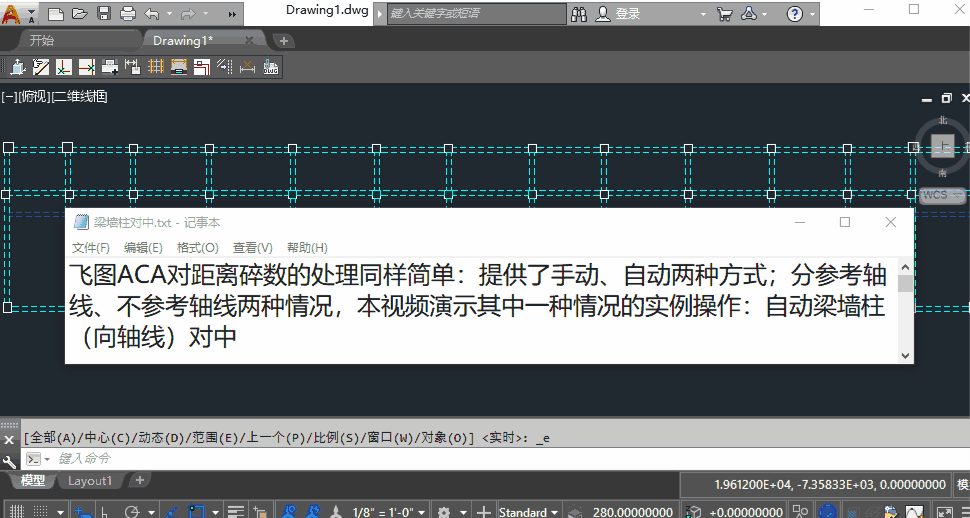

详细操作演示如下:

以上视频脚本如下:
首先结构工程师很容易得到一个精确的轴网(最常见是从建筑来)
测量下此轴网,可以见到没有问题,所有尺寸都没有碎数。
把轴网贴过来、移动到大致位置放下就可以了,执行【梁墙柱对中】
这个操作就把所有梁墙柱自动对齐到轴线了
在对中的基础上,再做其他调整;飞图ACA提供了许多工具后续调整,例如如果边上不需要对中,可以选同轴线的所有梁,然后move命令移动到对齐柱边。
又例如希望这个梁应该放置到与轴线边对齐。先【梁墙对中】,然后【移动半宽】就可以。
