飞图ACA帮助——墙梁定位(尺寸驱动)

发布日期:2014-01-01 07:14
本功能按钮外观:

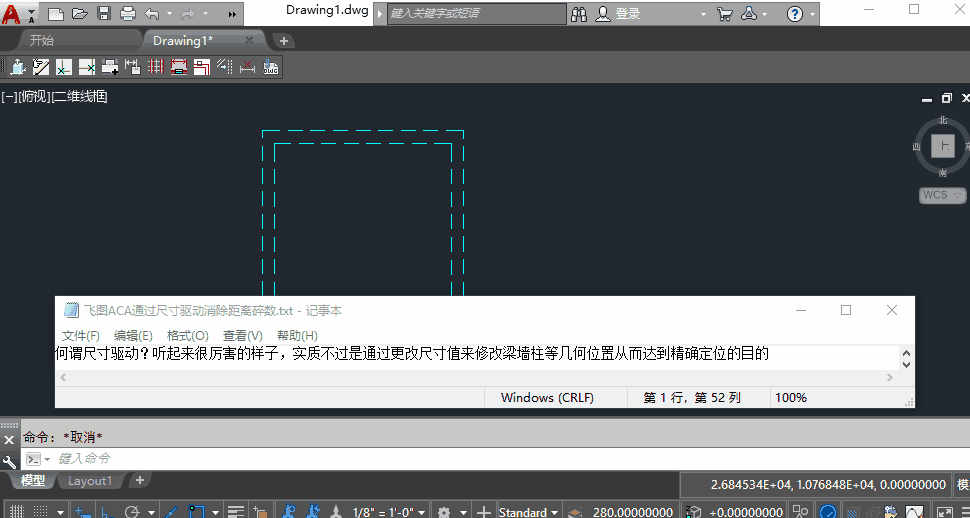

何谓尺寸驱动?听起来很厉害的样子,实质不过是通过更改尺寸值来修改梁墙柱等几何位置从而达到精确定位的目的,操作视频如下:

举个例子,随便画4根梁围起来的“房间”。
(点墙梁定位按钮后)用鼠标随便拉个线,划过的地方,就会把梁间距离尺寸画出来。
可以选边距,也可以选中距(轴距)。
因为是随便画,测量宽度可见尺寸是随意的一个数值。
任何时候点此按钮删除这些临时的定位尺寸线。
鼠标随便拉线,在弹出的对话框输入准确的房间宽度,回车,房间就变成精确的宽了。
注意鼠标随意划动的方向,将控制默认驱动哪侧的对象,向谁划动,则它就被驱动。(如果轴网精确,则操作时候任何时候应该向梁线划动)
例如向右边划,可以看到默认箭头为向右、表示右边梁会被移动(左边不变);默认驱动方向是指蓝底显示的那个按钮
反之向左边划,可以看到默认箭头为向左、表示左边梁会被移动(右边不变)
另一方向的尺寸也是一样的意思,只是默认驱动方向变成了上和下。
如果梁是斜的,那么偏向水平的梁(小于45度)会当成水平处理(左、右);偏向竖直的梁(大于45度)会提示上还是下。
如果鼠标划了超过一跨,那么不会弹出对话框,而是直接绘制所有的定位尺寸线。
此时需要双击改值,然后按确定即可驱动修改位置。
双击时选的位置不一样,决定了左右(上下)哪边被驱动(修改位置)。
如果不勾选“仅墙梁”,表示轴线(直线、多段线)也可以参与定位,可以利用这个很容易将梁墙柱对齐到轴线。
如左边这个梁与轴线左对齐;中间梁与轴线中对齐;右边则边到轴线120;用[墙梁定位]很容易实现。
