飞图ACA帮助——计算书转模板
飞图ACA帮助——计算书转模板
发布日期:2014-01-01 02:54
本功能按钮位置:

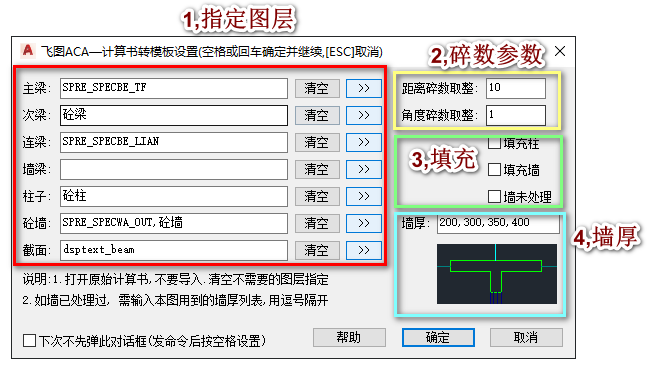

发命令后,除非非常确定图层设置是绝对正确,否则第一步必须按空格或回车进行图层设置:

1,图层指定非常非常重要,一定不能错漏。如果有些工程不适用,例如框架结构没有墙,则点“清空”即可。注意有时候计算书使用了有宽度的多段线,在2018以上高版本cad中亮显不明显,这种情况无需担心,依然点拾取即可。

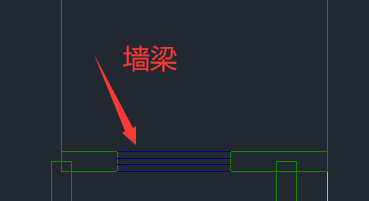

其中墙梁是指类似:
连梁是指:


2,碎数参数:
在转图过程中,除非在参数编辑中设置为关闭,否则碎数是自动就会处理。
角度碎数:是指主梁,次梁,墙的放置角度,例如看起来水平的线,在计算书中经常是“179.9999992”这种碎数,转图后就会自动处理为180。
距离碎数:在转图过程中,目前只自动处理梁宽、墙宽、墙肢长、矩形柱宽、柱高,圆形柱半径。对于梁之间的宽度,用后续命令单独处理,详细见“检测距离系数”等按钮的帮助。
碎数参数如何填写?

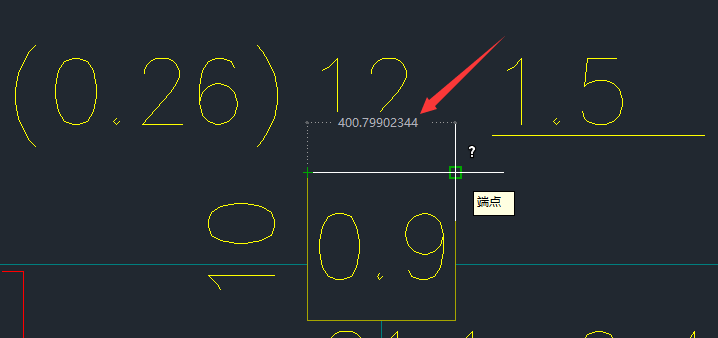

对于距离参数,是指将原来的值四舍五入到一个新的值,这个值的最小单位是输入框里的数字,默认初始值是10,例如柱宽400.79902344:

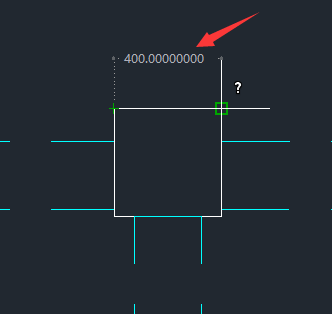

如果设置距离碎数为10:
,转图之后取整为400:

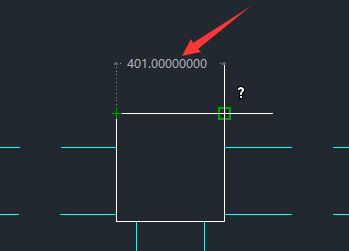

如果设置距离碎数为1:
,转图之后则取整为401:


角度碎数值也一样的原理,将原值四舍五入为新的值,新的值的最小单位是输入框输入的数字、单位为度、默认初始值是1,例如,90.00001646的角度,转图以后角度变成90度。
3,填充:使用很简单,如果柱、墙需要填充,勾选即可。
4,对于剪力墙结构,有一个参数非常非常重要:

就是本工程中用到的墙厚列表,默认已经提供了“180,200,250,300,400”等墙厚能适应常用工程,但为转图准确起见,请务必必须手工填入准确列表。
在转图结束后,如果发现某种墙厚的墙全部不见了,第一个应该检查墙厚列表。
在转图结束后,如果发现某种墙厚的墙全部不见了,第一个应该检查墙厚列表。
在转图结束后,如果发现某种墙厚的墙全部不见了,第一个应该检查墙厚列表。
此外如果是剪力墙结构,“墙未处理”这个选项也非常重要:

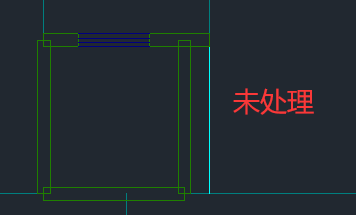

如果是类似:
需勾选“墙未处理”

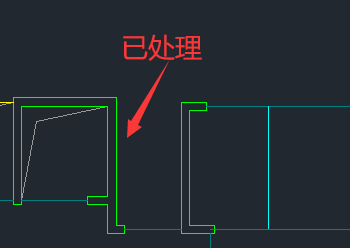

如果类似:
,则不勾“墙未处理”。在对话框上勾选或不勾“墙未处理”,其下面的示意图也会跟着切换。
