飞图结构绘图软件订阅版2020-01-18

发布日期:2019-01-23 12:04
增加“大小暗柱校核”功能。

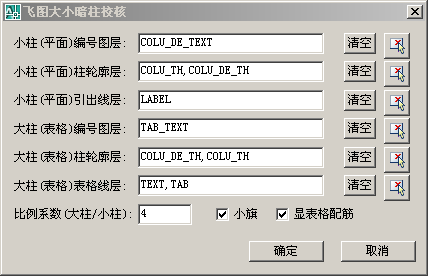

1,操作步骤分三步:发命令之后首先必须按空格或回车进行图层设置:

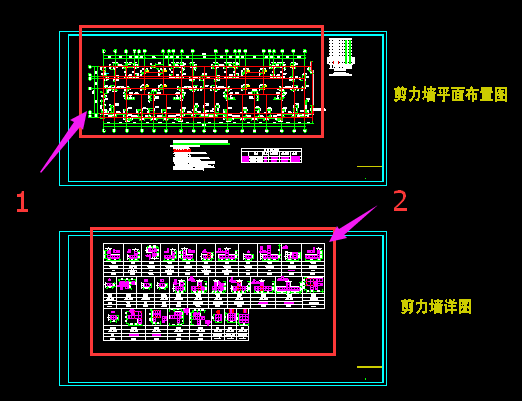

然后框小柱、大柱两个范围即可:

2,校核结束,每个小柱和大柱的编号下面,都写出了校核结果和错误小旗(如果有错):

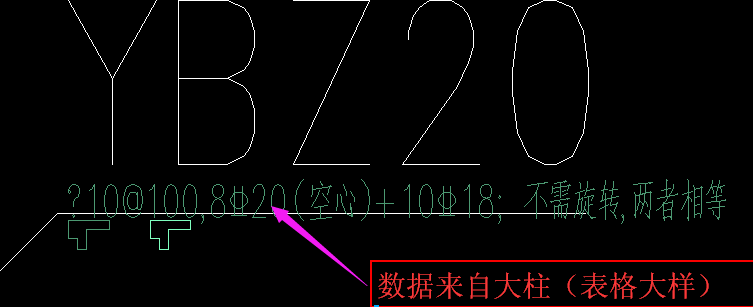

小柱校核结果包括两部分:一是对应的大柱的表格的配筋文字(可用命令QQV从小柱切到大柱、再切回来核对是否读取正确):

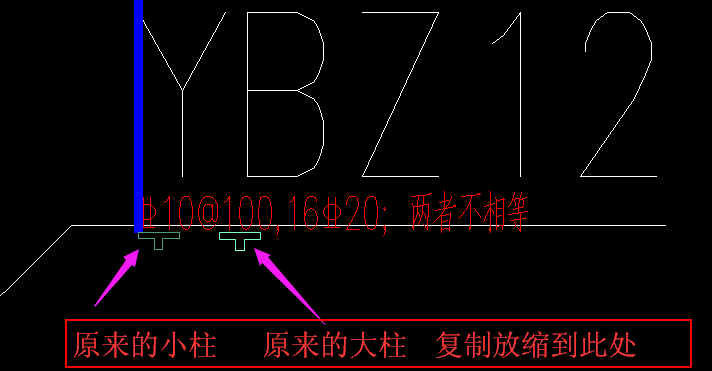

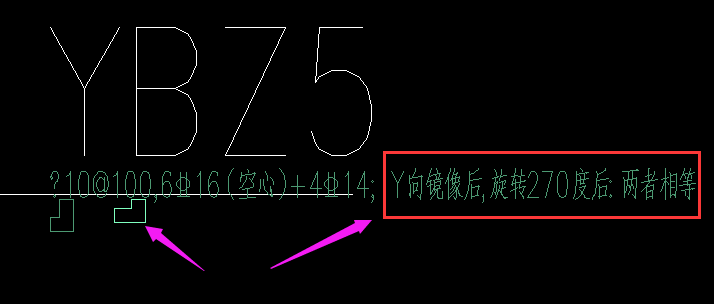

另一个是把校核过程写出来,并把原小柱和原大柱都复制放缩移动到一起方便用户人工重复校核的过程:


菜单“大小暗柱校核结果选中”,或输入命令QQA(默认),可以选中所有有错的地方的小旗:

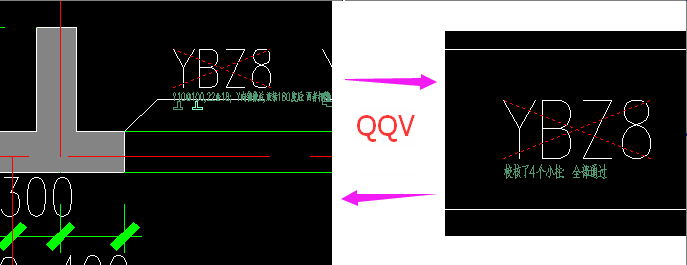

菜单“大小暗柱校核结果巡视”或命令QQV(默认):鼠标放到需要巡视的小柱编号附近,在该小柱和大柱两处之间切换视图定位:

如果鼠标是在大柱编号附近,则在此编号的大柱和对应的所有小柱之间切换视图进行巡视:
