飞图结构绘图软件订阅版2020-01-08

发布日期:2019-01-08 07:18

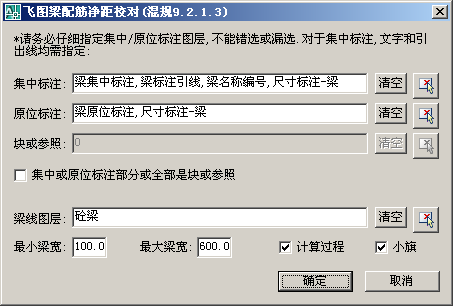

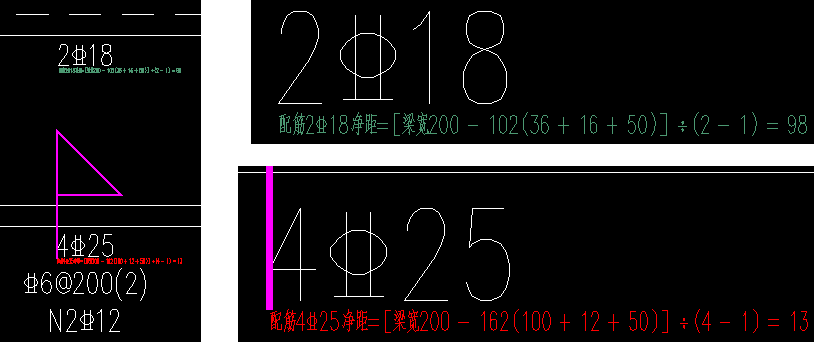

1,增加【飞图增加纵筋净距校核】命令用来校对图中梁平法的集中、原位标注是否满足混规9.2.1.3,特色介绍:
操作简便:无需计算书、直接任意梁平法图设置图层即可;

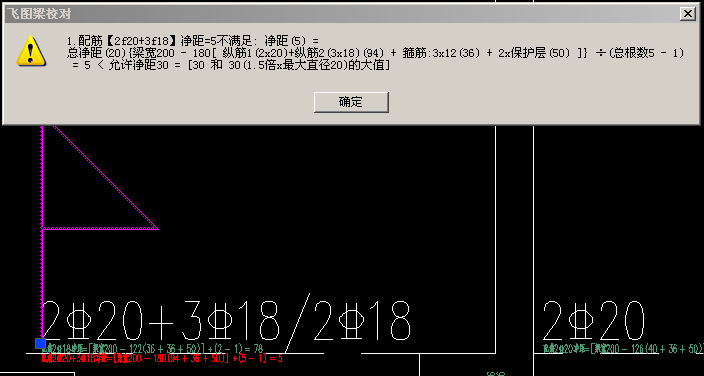

精确可靠:梁宽、箍筋直径都是现场读取,计算过程精确;提供了详细计算过程,可随时复核是否校核正确;
功能强大:支持块参照等;对于原位标注,梁宽是实际梁线距离判断所得,所以实际包含了梁宽校对功能。

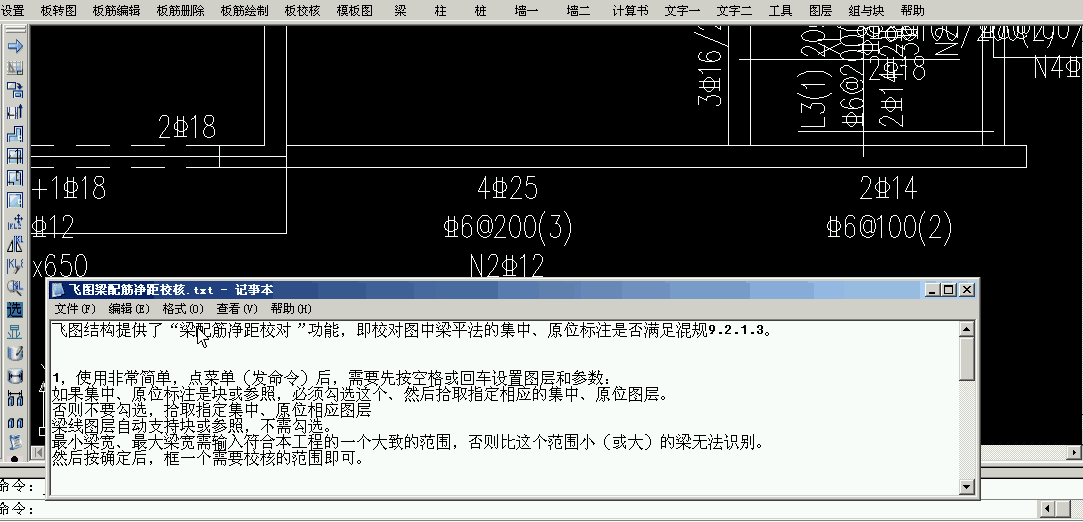

动图演示如下:


2,改错:
*[桩编号]圆桩需要中心引出,已改:

*飞图[梁校对],梁配筋面积要设置为不打印图层,已改
*[独基定位标注]实际工程中可能一道尺寸就好了,因为两道尺寸容易彼此遮挡;增加此选项

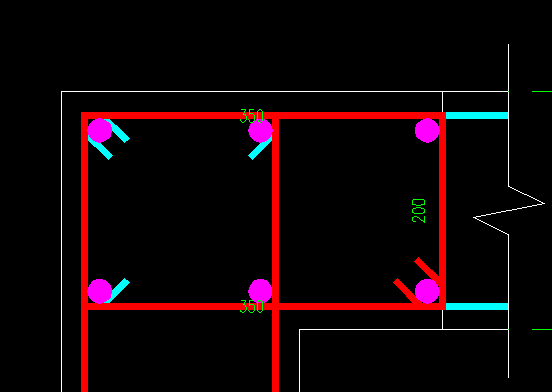

*墙自动水平筋,当箍筋直角时,大样中水平筋要勾住点筋,已改:

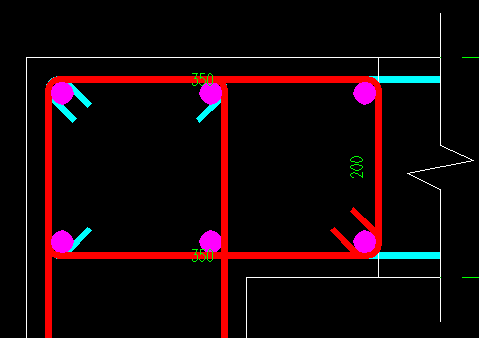

*墙自动水平筋,当箍筋圆角时,箍钩长度不对,已改:
*[箍筋变拉筋],箍筋宽度设0的时候出不来任何拉筋,已改:

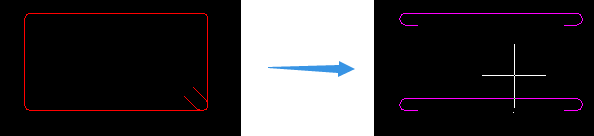

*[箍筋变水平筋],箍筋宽度设0的时候出不来水平筋钩子消失,已改

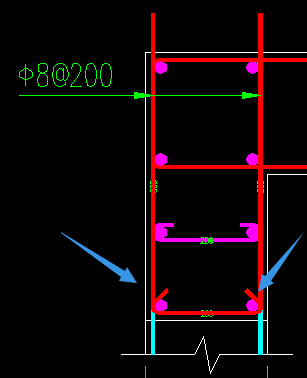

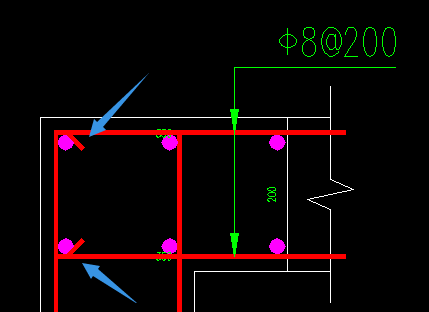

*[箍筋变水平筋],大样中(无论圆角还是直角)水平筋钩子很丑没包住点筋,已改:

*[箍筋变水平筋],放样中(无论圆角还是直角)水平筋钩子长度不对,已改
