飞图结构绘图软件订阅版2019-12-18
飞图结构绘图软件订阅版2019-12-18
发布日期:2018-12-22 04:50

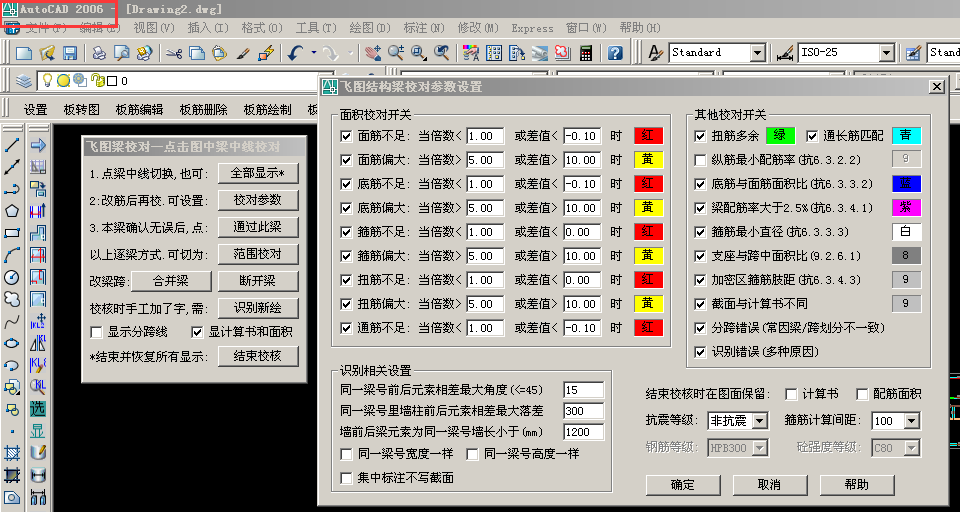

一、重新支持AutoCAD2004-2006(包括2018年后新增加的梁校对、墙水平筋、飞图计算书等全功能支持);至此支持CAD版本为2004-2020之间任意版本。

二,[边缘构件]相关功能改进:

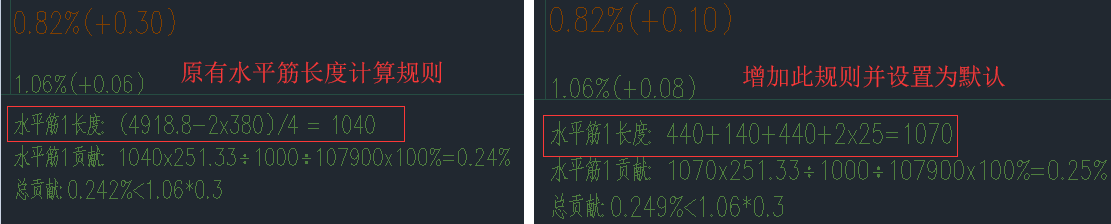

1,增加新的水平筋长度计算规则,并设置为默认规则(以符合主流用户习惯)(原规则直接采用蓝色水平筋长度系部分用户特定习惯)

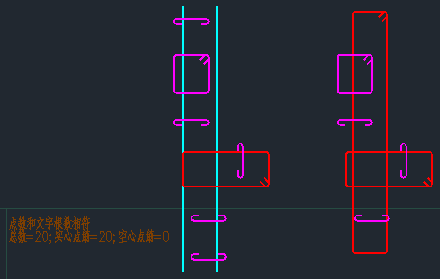

2,增加“贴柱边”,“加短墙筋”两个选项; 根据不同需求勾选不同的选项,可得到三类十种不同组合结果(点击此处观看详细设置)

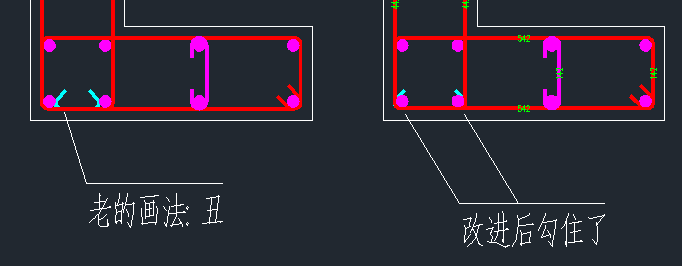

3,水平筋钩子不采用U形画法时"很丑",要“勾住”,已经修改

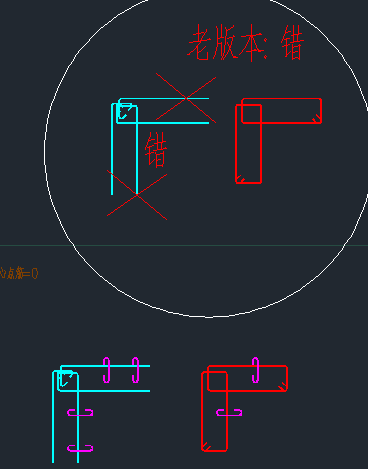

4,bug:T型情况的水平筋 套箍没有删除,封口拉筋没有绘制,已经修改

5,bug:封口拉筋(新版本)有时候没有画出来,已经修改

6,[墙柱设置]增加导入导出参数按钮,可把保存不同参数组合方式以方便不同工程时的调用

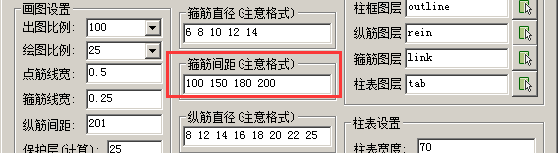

7,[墙柱设置]对话框增加箍筋直径,此前在参数编辑器,不方便改动

8,修改水平筋规格之后直接点确定,提示用户是否修改
9,bug:如果之前不使用水平筋 勾上之后没有默认的设置参数,已修改
10,C35以下增加提示
三、[梁校对]相关功能改进:

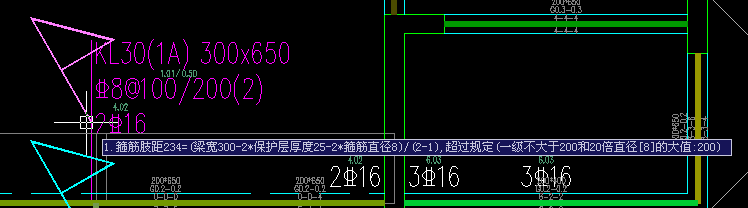

1,增加校对规范:加密区箍筋肢距(抗6.3.4.3) :

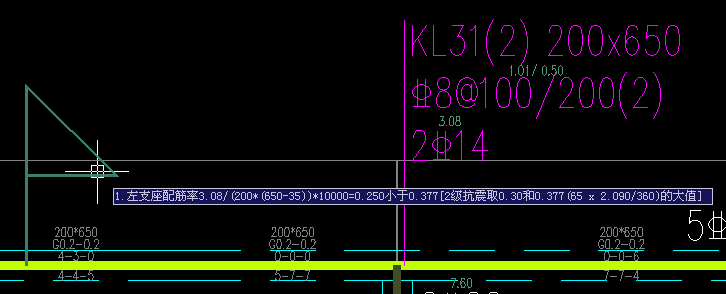

2,增加校对规范:纵筋最小配筋率(抗6.3.2.2) 包含了8.5.1 :

3,截面文字只能梁下,过于严格,如写到梁上,会导致本跨(梁)许多误判信息,已改进;
4,抗6.3.3.2底筋与面筋面积比:底筋/左筋 底筋/右筋 增加显示详细过程:
5,bug:不小心设了“校核偏大”关闭,就永远校核不了偏大,已改;

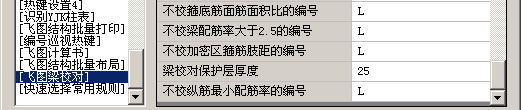

6,“这几项校对参数都是抗震规范的,只有KL框架梁才需要校对,其余类型的梁都不需要考虑这个参数”,已改:

四、板相关改进:
1,新版计算书软件(pkpm5.1, YJK2.02)导出的板图【直接转换】,有时转图失败所有钢筋都是“none”,已改;建议订阅用户更新。
2,[反转板筋],反了之后反不回来了,已改;

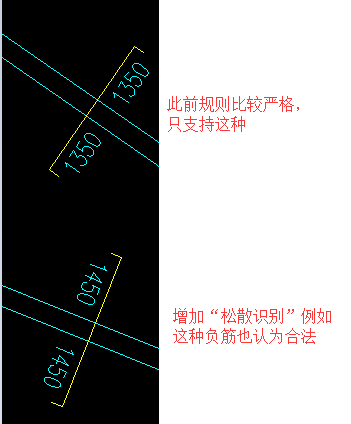

3,原有板筋镜像、反转板筋、斜筋转正等识别规则过于严格(如负筋必须直钩朝下、文字必须分量向上)导致失效。解决办法: 增加隐含参数“板筋镜像松散识别”,适用于松散的某些特例情况,默认为兼容松散情况,已改:

五、其他改进:

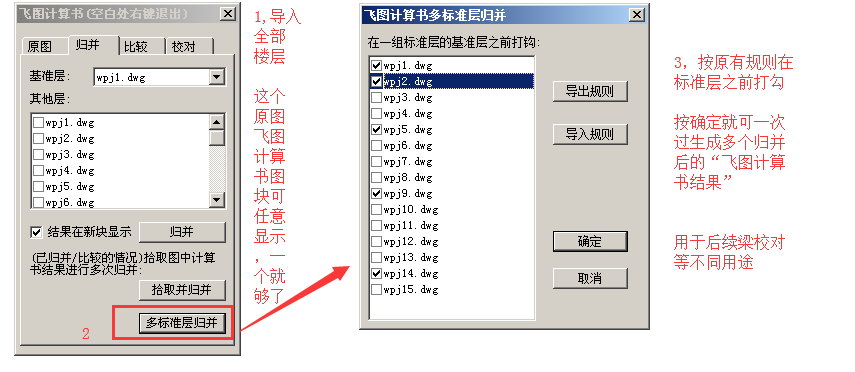

1,飞图计算书归并增加老版本的归并方式:多个标准层归并:

2,[计算书比较、归并]命令支持新版飞图计算书;用于归并或比较后的计算书的再次比较/归并
3,[图纸导入]命令,把路径贴到框里面回车,不会刷新目录,“很不爽”,已改;

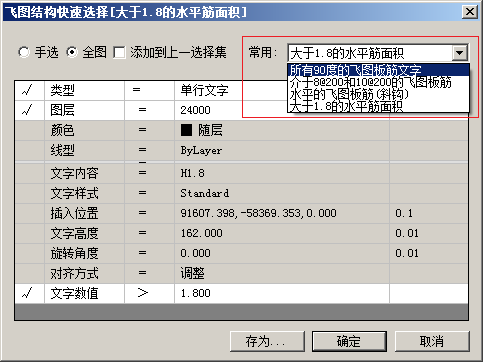

4,[快速选择]命令,自动保存上一次选择条件; 增加保存为常用;内置常用结构选择,从常用中选择,详见下面动图演示2:

5,

六、飞图结构绘图软件订阅版2019-12-18动图演示:
1,飞图边缘构件功能改进:

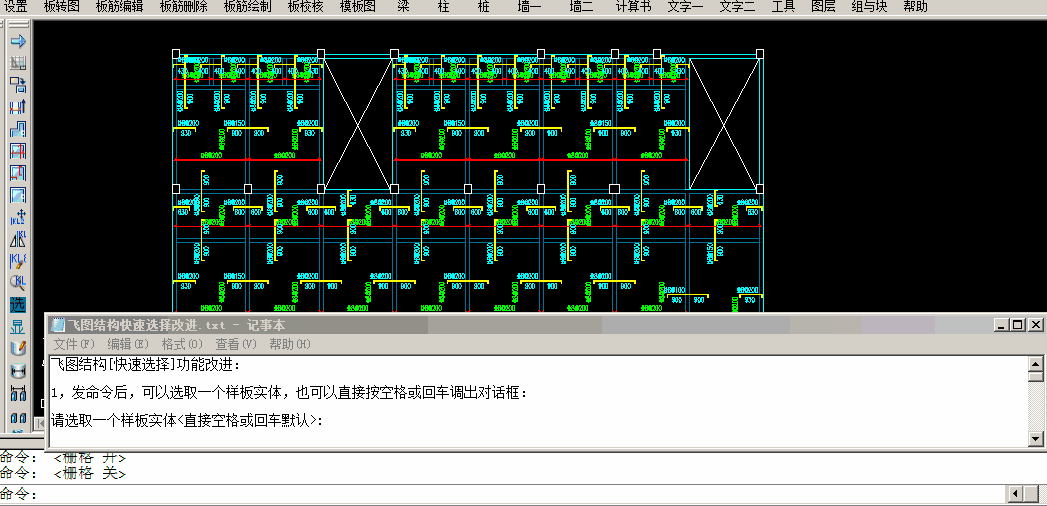

2,飞图结构快速选择改进:
