飞图结构绘图软件订阅版2019-12-2
飞图结构绘图软件订阅版2019-12-2
发布日期:2018-12-02 08:31
一、梁校对相关功能增加/改进:

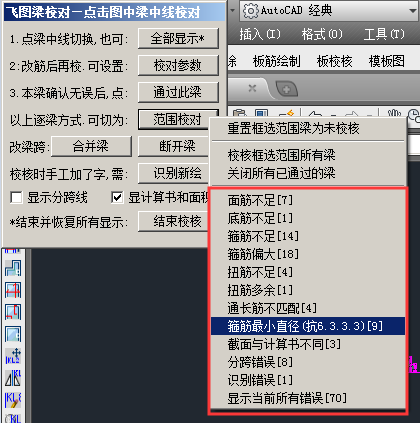

1)“范围校对模式”增加动态菜单,实时分类显示当前图面所有小旗数量和错误内容(任何时候范围校对动态菜单下显示的,是当前图面上的错误数量和分类):

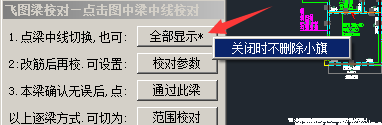

2)默认的切换全图显示/关闭右边多了一个“*”号,这个含义是指在切换全图显示/关闭时不删除小旗。对逐梁校对习惯可右键菜单修改这个功能为:切换全图显示/关闭时删除小旗,这样任何时候点一下全图关闭再点当前梁中线来校对,图面可以更加清晰一些。对范围校对习惯,这个需切换为关闭时不删小旗:

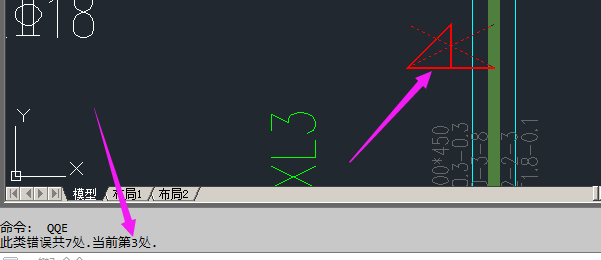

3)范围校对的错误列表菜单点了之后默认定位到第一个错误。按空格就可以重复此命令(遍历当前小旗命令:默认"QQE")可以在这些错误中循环切换定位:

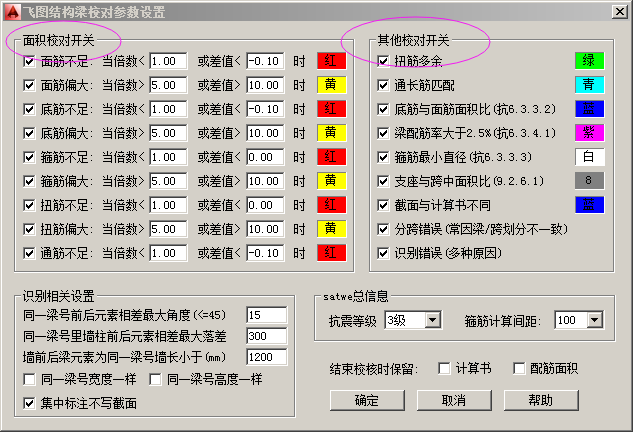

4)梁校对校核参数对话框改进:分为面积校核开关,其他校核开关(规范相关等)两大类28小项,每个开关精确控制此类错误的校核与否,每个开关对应一个颜色(可以共用颜色)。如果觉得某类错误没有必要校核,也可以点“校核参数”把对应的校核开关设为关闭,则不再校核此类错误:

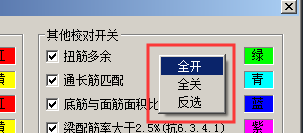

5)梁校对校核参数对话框: 右键快捷控制校核开关:全选 、全不选、 反选;点左边为控制面积校核开关,右边为其他校核开关:

6)增加:飞图梁校对功能支持任意块和参照的情况。任意块和参照的情况,操作流程其实与其他普通情况一模一样,唯一需要注意的是在指定平法图层时有细微区别:到指定图层的步骤时注意:如果用户梁图的梁平法的集中或原位标注,有部分或全部是块或者参照,需要勾此选项:

点击此处观看详细演示。

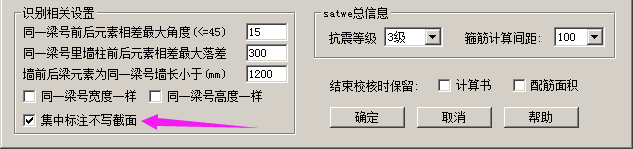

7)“校核参数”对话框增加选项“集中标注不写截面”,如用户图纸属于此习惯,勾选此选项,则不会出现误报(缺少梁截面),悬浮小旗也有此提示:

8)bug修改:镜像关系的梁平法不会提示跳转到对应的被镜像的梁,已改;
次梁不校核箍筋,如果编号与截面分开写的情况失效,已改;
梁截面如果在梁上不识别,已改。
二、墙水平筋相关功能改进:

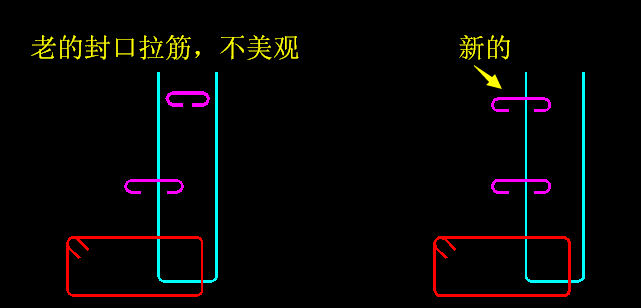

1)封口处拉筋放样与其他拉筋放样不一致、不美观,已改:

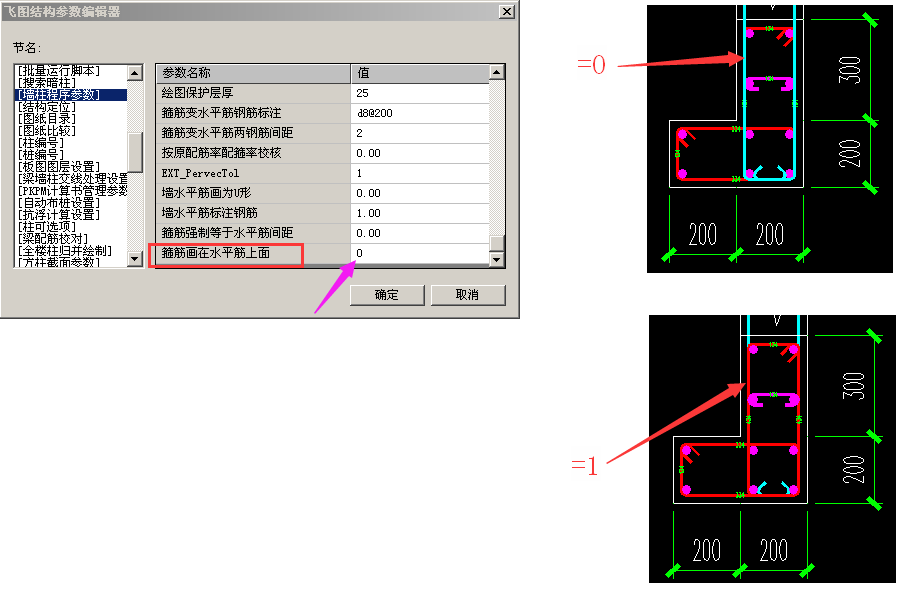

2)增加参数“箍筋画在水平筋上面”控制显示/画图顺序:

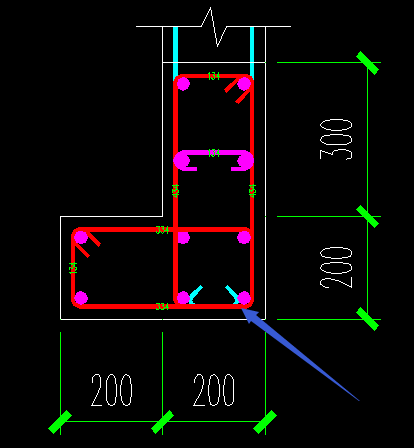

3)“水平筋画为U形(不勾为两根断开)”只能控制放样不能控制大样,已修改:

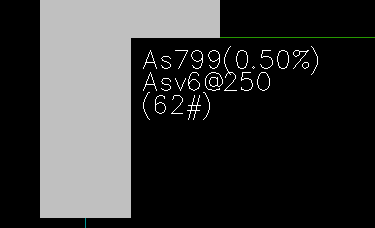

4)pkpm较新版本计算书这种图面风格无法读取配筋率配箍率的错误,已修改:

三、其他功能增加/改进:
1)计算书比较或归并:修改一个bug (导致[VT]比较归并不了);
2)计算书比较归并:修改一个bug (导致需要某些情况下柱轮廓比较不了)
3)飞图计算书“更多设置”增加“数值倍数”和“小数位数”两个选项,用于厘米毫米切换时:

4)双向偏移命令增加拾取图层按钮:

5)板筋校核功能修改一个bug(导致所有负筋全部校核不了),板校核流程点此参考这个演示。
