对飞图梁校对功能做了以下重大改进:

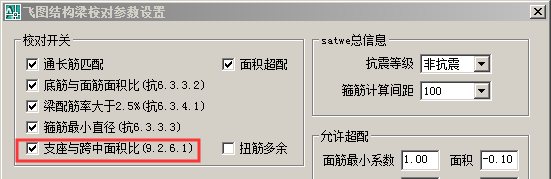

1,梁校对增加校对规范9.2.6.1:
1,梁校对增加校对规范9.2.6.1:

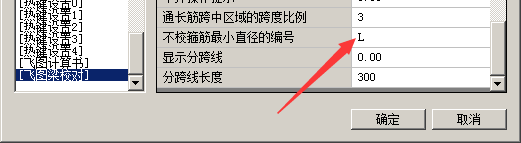

2,增加参数“不校箍筋最小直径的编号”,默认为次梁"L":

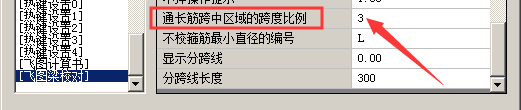

3,增加参数“通长筋跨中区域的跨度比例”默认=3(跨中1/3区域内判定通长筋),此参数将消除所有此前通长筋不足的误判:

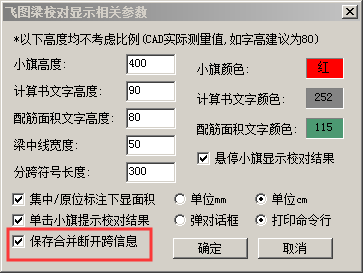

4,增加选项:(默认自动)保存合并断开跨信息,用于在校核中手动改了梁的合并和断开、梁内跨的合并和断开保存起来。(可清空)

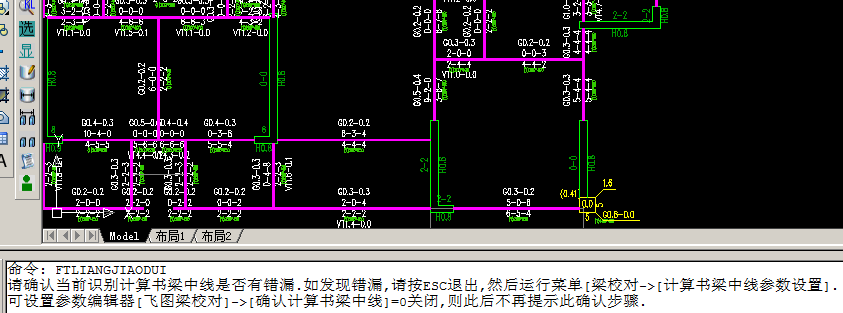

5,增加参数:[飞图梁校对]->[确认计算书梁中线],用于第一步确认计算书有无正确识别(如计算书图层无指定、识别参数不合适):

6,改进命令[计算书图层设置],支持包括飞图计算书在内的图块,直接显示、拾取块中实体。当第一步确认梁中线发现有遗漏时首先应检查[计算书图层设置]。

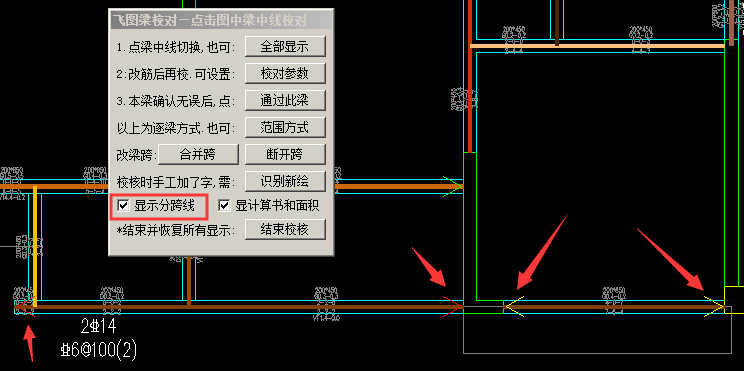

7,增加选项“显示分跨线”,可显示梁内部的具体分跨情况:

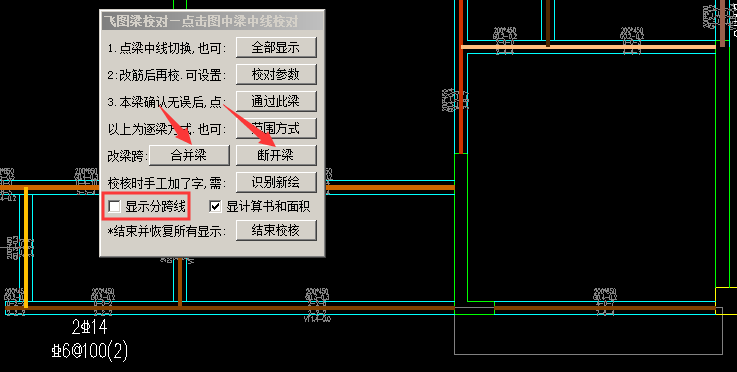

8,当点击不勾选“显示分跨线”时,改梁跨的两个按钮“合并跨”、“断开跨”切换为“合并梁”、“断开梁”,反之亦然;如字面意义所示,用于对梁或者梁内的跨进行合并或者断开的操作。梁和跨的自动识别能大部分符合,但如局部不一致时需手工调整:

9,增加命令FTLJDSHANKUA,用于删除所有(清空)校核中手动指定的梁或跨的合并、断开信息。
10,[识别新绘]功能改进:指定梁与任意集中标注的关联,忽略系统内置规则(如集中引出必须与梁垂直)
11,修改bug: 如把计算放在飞图梁校对临时图层,结束校核后会删掉飞图计算书。
