飞图结构绘图软件订阅版2019-09-22

发布日期:2018-09-22 08:08

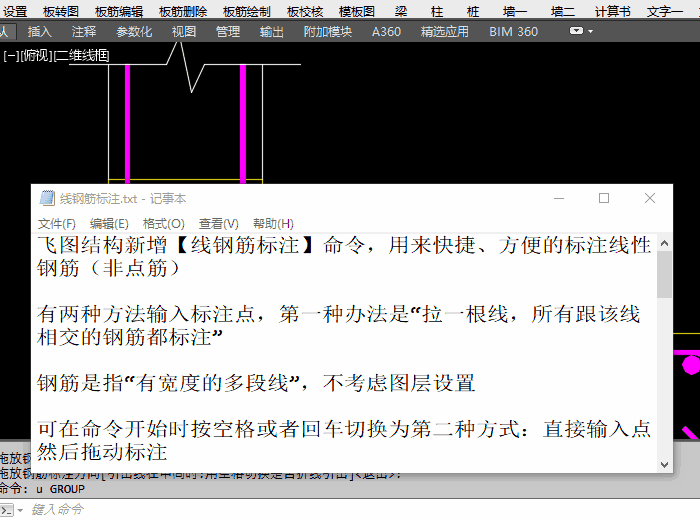

1,增加命令[线钢筋标注],用于快速方便标注任意线钢筋:

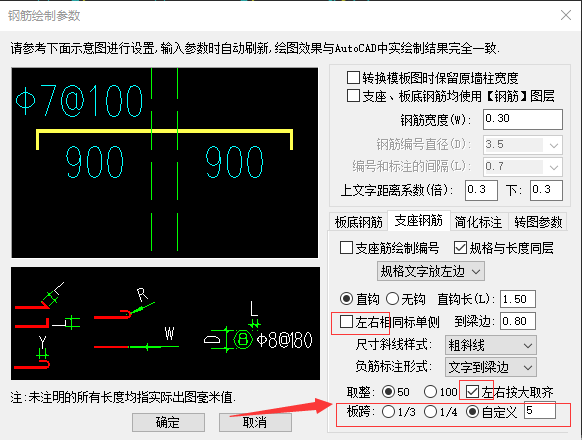

2,[钢筋参数设置]、[自动绘板筋]、[手动支座筋]都增加负筋伸长是板跨任意分数(例如五分之一)的设置、以及实现对应的控制; [钢筋参数设置]增加其他常用负筋设置:

3,墙“考虑水平筋”功能系列重大改进:
a),如果开了“考虑水平筋”箍筋则无法设为直角,无论怎么设置都画为圆角,已改:

b)用户反馈图:某些情况下(通常是简单矩形的情况)水平筋及放样画不出来,已改;用户反馈图某些情况下水平筋斜了/乱了,已改;

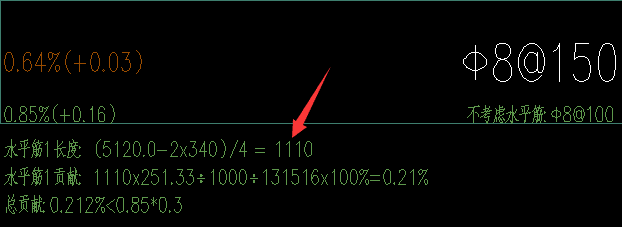

c)水平筋贡献计算书增加一行水平筋长度计算过程,方便用户自行校核:
d)考虑水平筋的情况,再重新校核柱表,就又没有水平筋了,已改。(改进【校核柱表】命令)

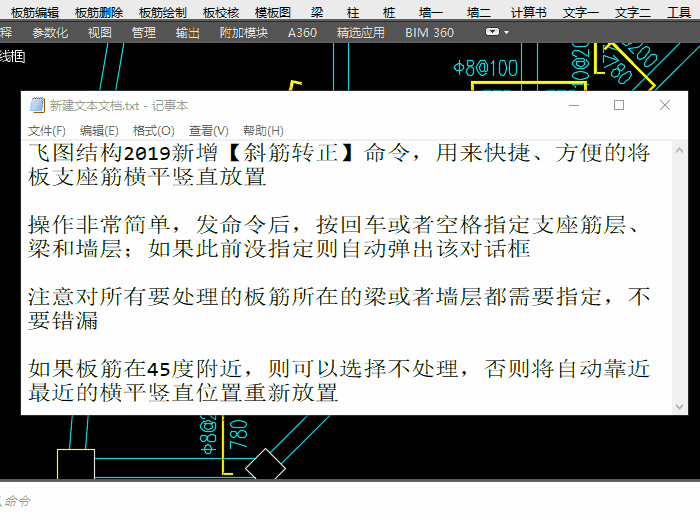

4,增加命令[斜筋转正],用于将斜板筋转为横平竖直:
