发布日期:2018-07-15 15:10

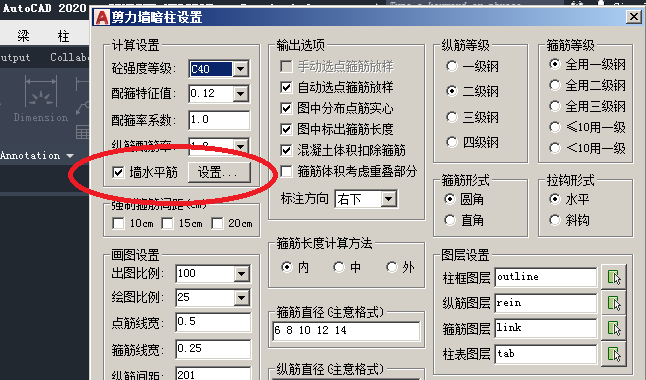

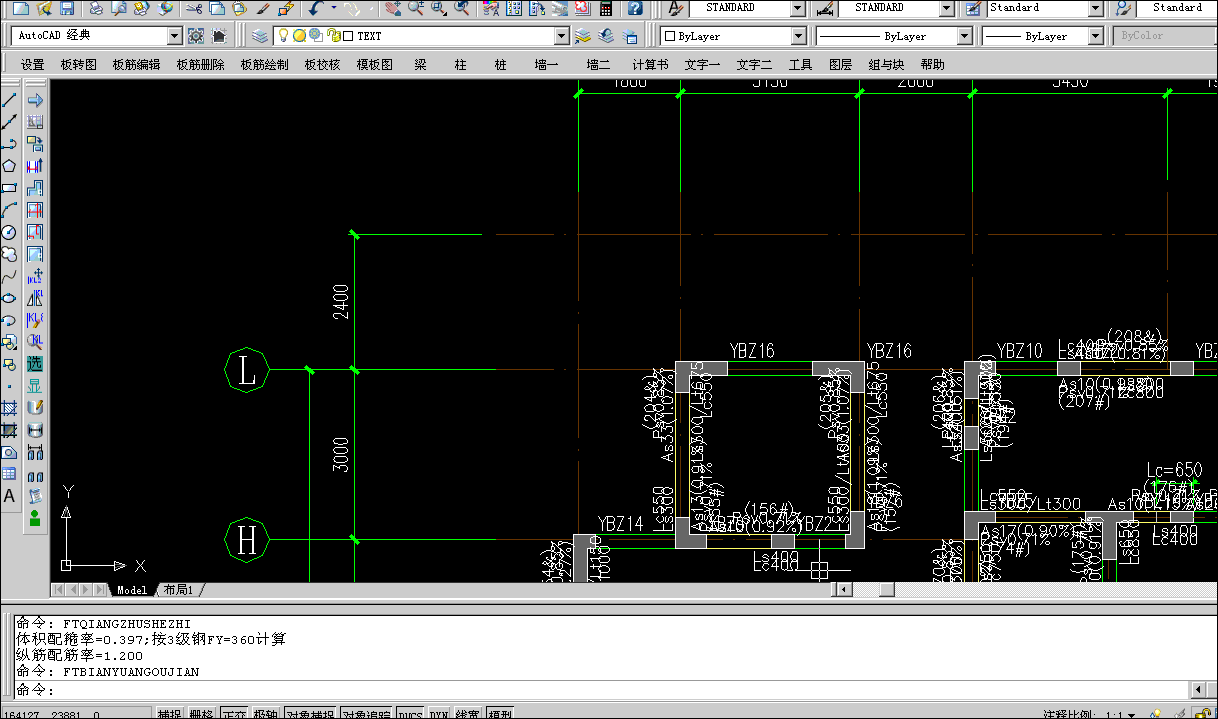

1, 增加了“考虑墙水平筋”的选项,用于【边缘构件】等命令的时候自动考虑水平筋的贡献,并且绘制水平筋大样放样等,简单演示如下:

如果不勾此选项,则程序不考虑水平筋,功能与之前一样;

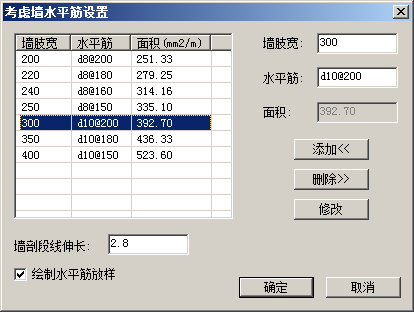

勾选此项后,可以点击设置进行预设置用于水平筋设置:

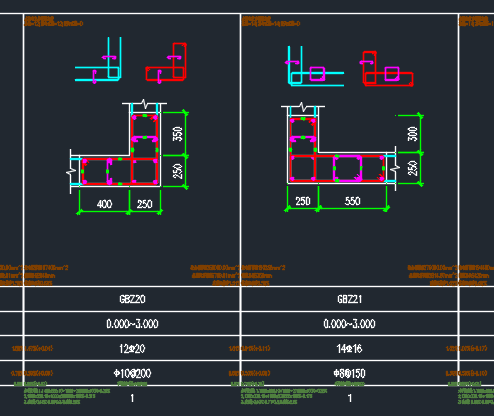

程序自动判定水平筋设置并且计算水平筋贡献、调低配箍、绘制放样:

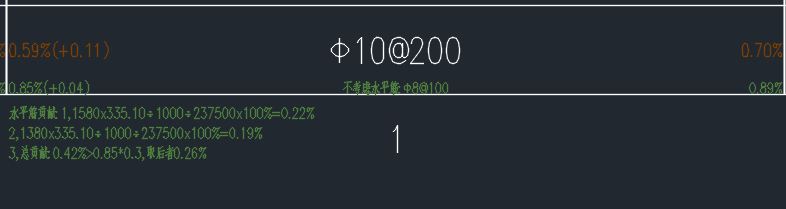

表格下方先有配箍是已经考虑了贡献之后的配箍,下面一行小字是不考虑的配箍用于对比:

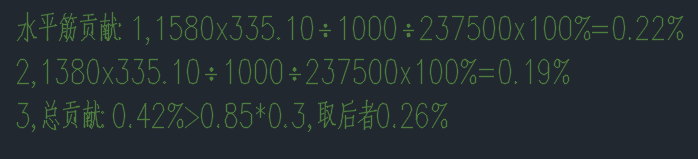

在最下方提供了水平筋贡献的计算过程用于校核:

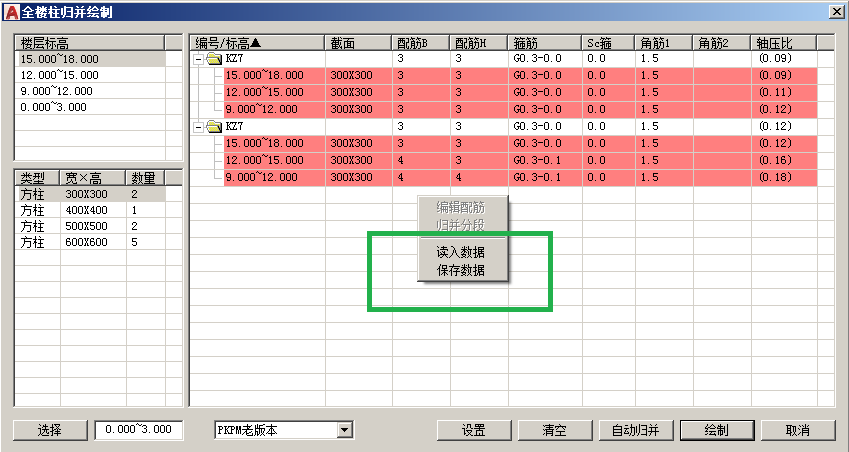

2, 增加【全楼柱绘制】命令中对话框数据的保存和导出功能,方便用户在任何时候把对话框柱配筋归并等所有工作保存到硬盘文件,以便随时反复配筋编辑比较等操作:
