“多行文字”(MText)?还是多行“文字”(Text)?这是一个问题。
必须要说实话,这并不是geek独有的偏爱,据飞图CAD小编所知,有许多人,或许,约莫,大概,一多半吧,依然偏爱多个单行文字而不是使用功能更为强大的多行文字MText,习惯使然,无解。
必须要说实话,这并不是geek独有的偏爱,据飞图CAD小编所知,有许多人,或许,约莫,大概,一多半吧,依然偏爱多个单行文字而不是使用功能更为强大的多行文字MText,习惯使然,无解。
那么问题就接踵而来了:如何快速对齐文字(Text),特别是已经有一个文字的情况下。
“只是因为在命令中多输一个回车”,geek用富有磁性的声音低声、急促的说完,便继续自顾低头画图,再也不理会飞图CAD小编求知若渴的盘问。
接下来飞图CAD小编花了良久,终于搞明白了他的意思。
现在回忆起来,大概操作应该是这样的:输入命令TEXT后,什么都不要做,按照geek的指示,在命令行提示输入文字起点的待命状态下,直接再输一个回车:

鼠标就会直接精准定位到此前上一次输入的那个文字的下面待命输入第二行文字:

由于使用的是此前的字体字高设置,所以直接输入第二行文字内容就可以很好的对齐了,效果如下:

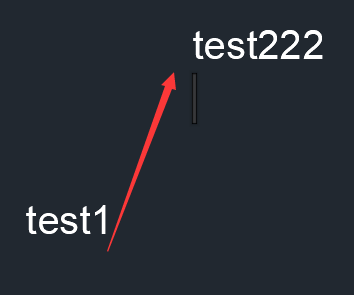

值得注意的是,欧特克显然记录了“上一个文字”的实体,例如把刚才绘制的“test222"挪走,再发text命令,再回车,鼠标是定位到了新的第二行的位置,很棒:

然而有一事飞图CAD小编依然不解,如果不是在上一个文字、而是任意文字下精确对齐换行怎么搞。
又花了良久,还是牢记geek的指示,终于试出来一个办法,虽然,可能并不是一个最好的办法。
首先捕捉设置是需要打开插入点的,以便能精确捕捉到第一行文字的插入点。

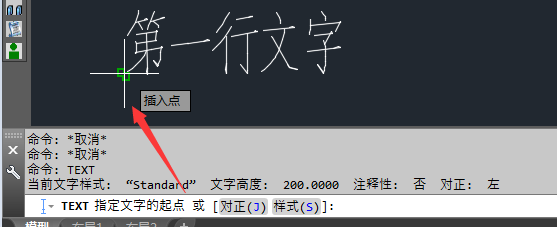

输入命令text后,提示起点的时候,选第一行文字(以此为基准,对齐新的一行文字)的插入点:

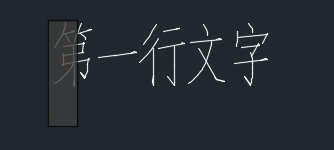

然后输入一个空格,光标定位到第一行这里:

此时再回车,目的是为了换行,然后就可以输入第二行文字了:

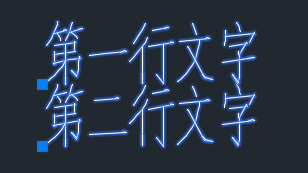

效果是这样的:

使用这个办法,需要记住第一行文字的字高、字体,以便万一当前字高字体与第一行不一致时,需要命令行先把当前字高字体设一下。
尽管如此,只是多加一个回车,便实现了(无须多余插件)多行的文字的精确对齐,啊,能不说是一件快乐的事么。
