飞图结构绘图软件订阅版2019-06-03

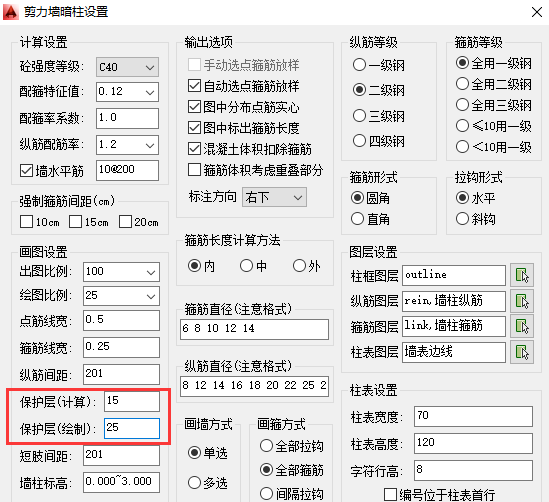

1,【墙柱设置】命令增加一个参数叫绘图保护层厚度，原参数叫实际保护层厚度；默认两个厚度相等、如设置了不等有提示。有时可为了图纸的美观而任意更改绘图保护层厚度为20mm或者25mm（规范中边缘构件的保护层厚度15mm）。绘图保护层厚度仅用于绘图显示相关，其余凡是和体积配箍率计算校核相关的就用实际保护层厚度：

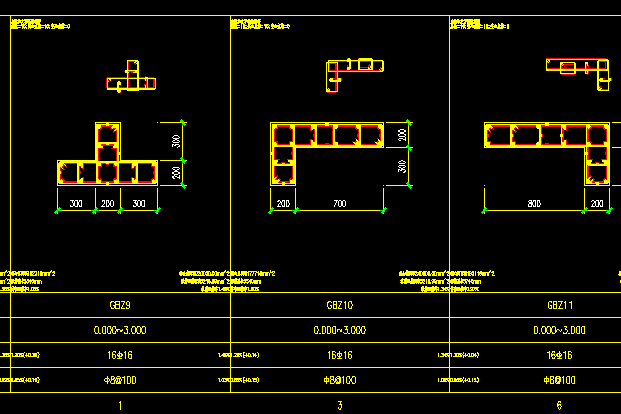

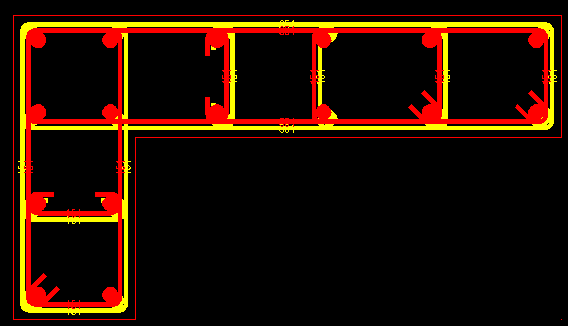

以下是一个例子，计算保护层厚度（实际保护层厚度）设为15，绘制保护层厚度分别为15、25的时候，将【边缘构件】命令生成的图用纯色叠加比对的结果，可以看到虽然显示的外观不同但所有数据如长度等都是完全一致的，从而满足某部分用户对图纸显示的美观要求：

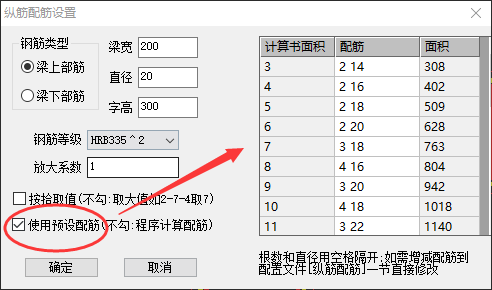

2，【纵筋配筋】命令增加两个选项：



“按拾取值”：如果勾选则点左边取左边值，点右边取右边值，例如“2-7-4”点了“2”则取2，点了“7”取7，不勾则按最大值

“使用预设配筋”：勾选之后对话框向右展开，可预设每个面积值对应的常用配筋，按确定后，配筋按此表中设置，否则如果不勾对话框折起，配筋由程序计算得到。

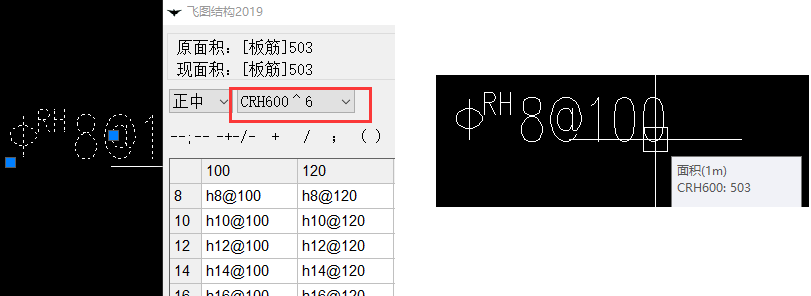

3，选配筋表、显筋改筋功能增加CRH600：

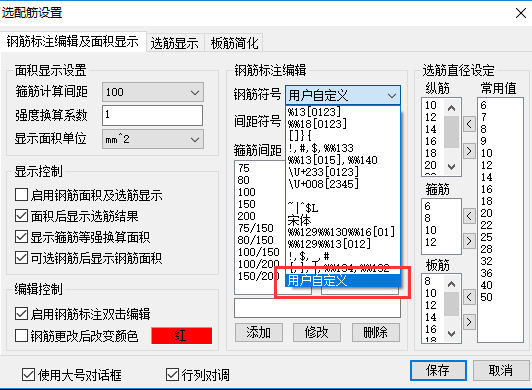

选配筋表、显筋改筋增加用户定义，用于支持任意系列字符：



如果钢筋符号不在这里预设的“”列表任何一行当中，则需要第一步：选择“用户自定义”：

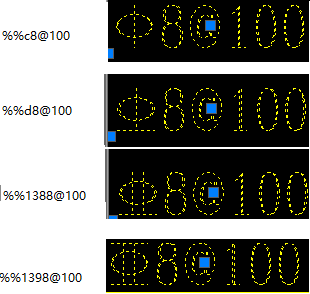

假设某单位的钢筋1,2,3,4等级使用的是%%c,%%d,%%138,%%139代表1,2,3,4级钢：



则在参数编辑器里需要输入对应的钢筋等级字符值：

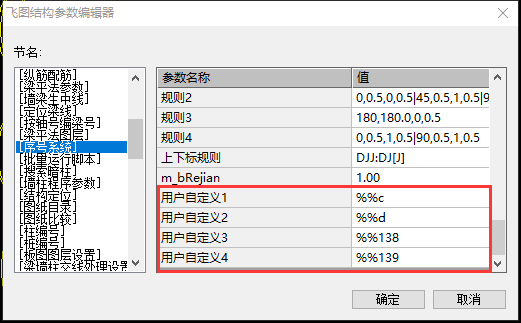

第二步：菜单项: 设置 » 参数编辑器，确认在[序号系统]下面的“用户自定义”系列中正确输入了所需的字符值：





4，改错：[全楼柱绘制]命令有时死机。

5，飞图图库插件增加支持CAD2019,CAD2020。

6，飞图批量打印插件增加支持CAD2018、CAD2019、CAD2020。
