来了就不想走?用上了就停不下来?浅谈CAD高版本让你爱不释手的命令(1/20)
来了就不想走?用上了就停不下来?浅谈CAD高版本让你爱不释手的命令(1/20)
发布日期:2022-01-01 13:49
人们常用“一座来了就不想走的城市”表述他对某个地方的钟爱,同理,飞图CAD小编真心觉得欧特克高版本有许多优秀的命令,真可谓“用上了就停不下来”。本系列用简单实例浅析为什么AutoCAD高版本的这些命令让人爱不释手,甘之如饴?
功力不分伯仲,排名不分先后。飞图CAD小编首先要请“laywalk”这位闪亮登场。

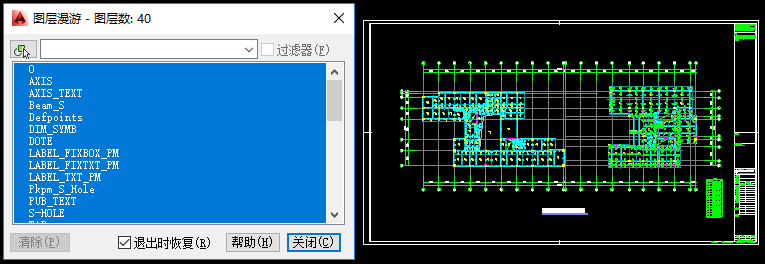

其实,这个命令早在AutoCAD2010就已经自带,根本谈不上什么高版本功能了,只是稍微有点奇怪,一打听周围同事朋友居然好多人未有听闻,更不知其滋味。它的使用其实非常简单,其实就是图层遍历,或者就是很多其他插件里面的“关闭其他”这样的功能:把所选图层(一个或者多个)显示,别的图层全部关闭。

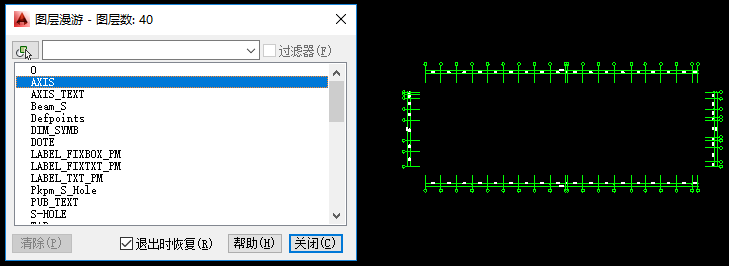

如果您非要说,我x..... 还以为是什么高科技,别的插件也一样啊,有什么NB的,哼。飞图CAD小编不会反驳您说,这个是欧特克平台自带的命令了,x格不一样的,顶尖公司出品,容错率健壮性自然不一样。而且,飞图小编并没说它有多NB,但你设想这种场景:发送命令,然后点第一个层,然后用下箭头键依次走下来,就像它的名字说的那样“图层走路”,如此这般走一遍,用来检查图层相关的错误,其实是蛮舒服的。特别是有些图对图层要求很严谨的情况下,很容易看到该层上有哪些不应该有的实体,意思是哪些实体放错层了;或者哪些线、文字多出来了需要删除。这些年来,飞图CAD小编在交图最后一刻总是喜欢用这位来walk一下,不出任何意料,每次总能发现图层相关的低级错误,虽然这些错误都是鸡毛蒜皮的错,不就是不小心放错层了嘛,然而它毕竟就是错啊,关键波士不会体察你,而只会说:连图层放哪里都搞错,指不定特么还有更多更可怕的错!呵呵不啰嗦了,总之,用[laywalk]来walk一遍图层,把图层有关的低级错误过滤一遍,这个,可以有,请收下,不谢。
