发布日期:2018-04-22 07:00

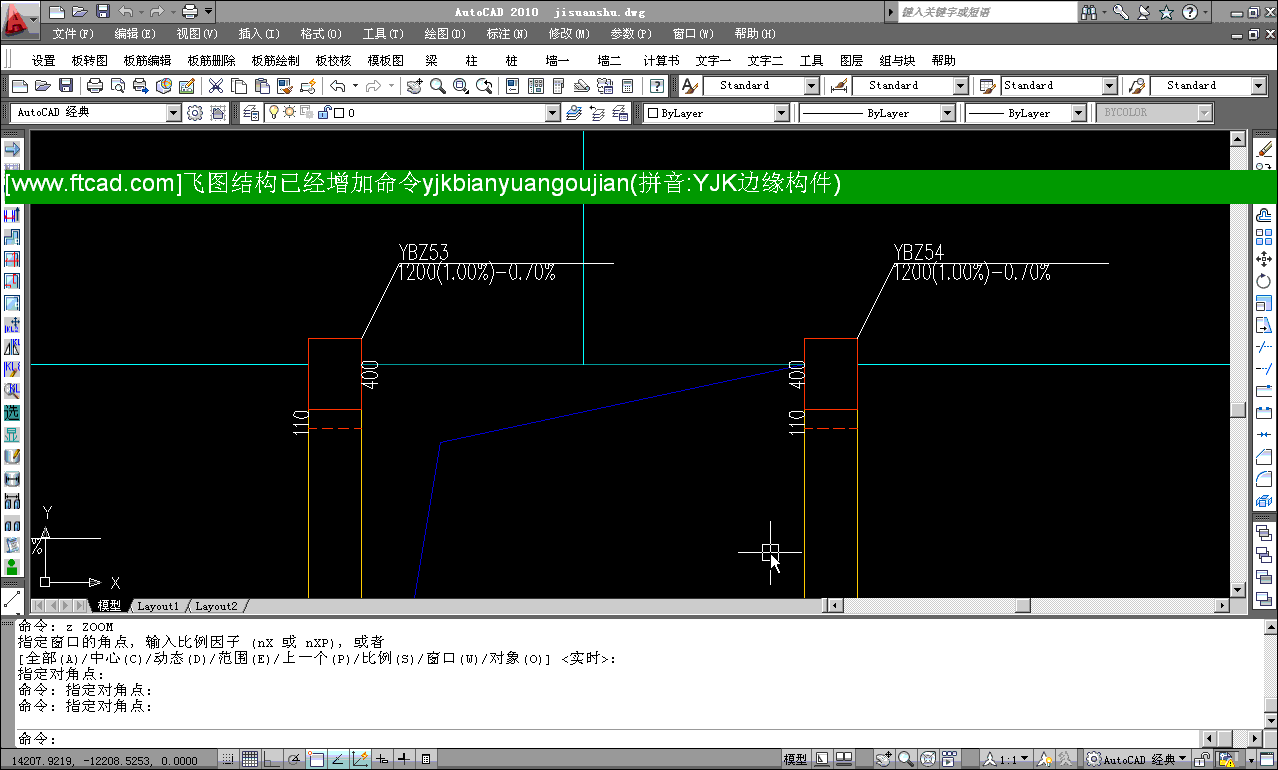

1)增加命令yjkbianyuangoujian(拼音:YJK边缘构件):操作与原[边缘构件]一样,专用于根据YJK新版计算书自动绘制柱表大样(填写柱表、校核柱表)。

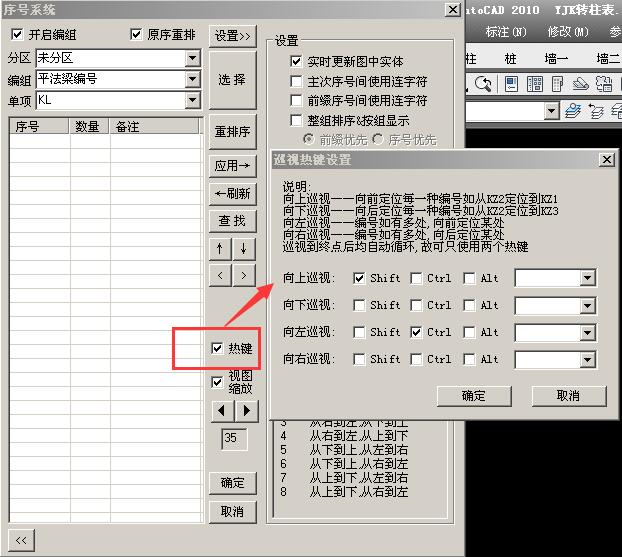

2)编号系统,增加巡视编号快捷键,默认E向上遍历浏览、D向下遍历浏览所有图中编号(KZ1->KZ2->KZ3),用A向左遍历浏览、F向右遍历浏览遍历某编号所有出现之处(KZ1的第1处->第2处...)。可设置这些快捷键:

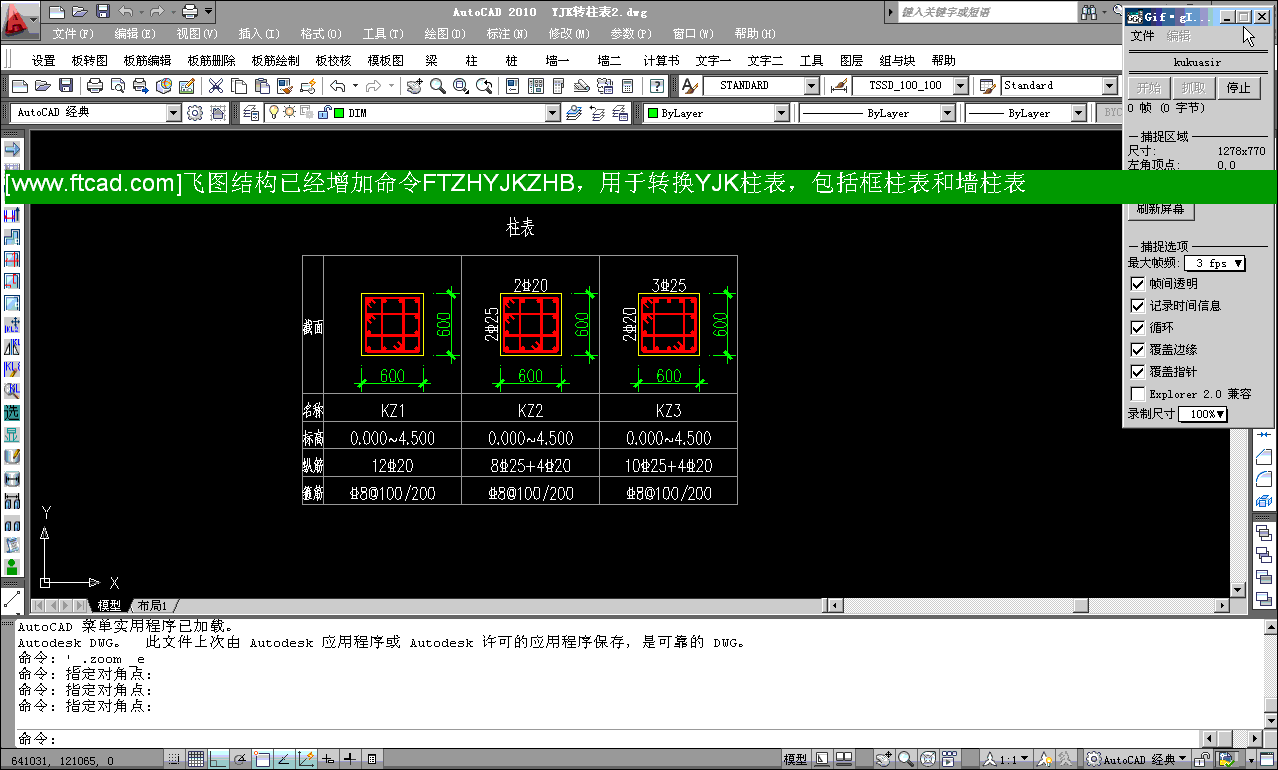

3)【转YJK墙柱表】支持转YJK框柱柱表,同时改名为【转YJK柱表】,因为可以处理墙柱表和框柱表;
4)【转YJK墙柱表】增加选项:改图层,处理图层为【墙柱设置】里定义的飞图图层,勾选此项后【校核柱表】命令则无需再指定图层更方便

5) 梁交线处理对话框 “清空”按钮某CAD版本崩溃死机
