书到用时方恨少,老话说的很有道理。下面这几个尺寸相关命令平时毫不起眼,要用的时候却能把人急死,闲篇不扯,请跟着飞图小编收藏一下吧:

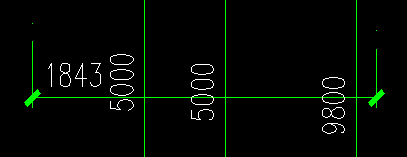

No.1: 【dimbeak】。看字面意思已经猜到八九不离十了,就是打断(break)尺寸(dim)嘛。为什么要打断?无非就是尺寸线遮住了别的东西,所以需要把这个碍事的尺寸线打断。飞图CAD小编做了一个小栗子给大家演示下,看图说话吧,执行命令前,是这样的,发现问题了么,显然横的那个1843的尺寸线穿过了竖的三个尺寸标注了:

执行dimbreak,选横的那个尺寸1843那个,然后回车(为什么回车?默认就是“自动”啊,选自动就好了,欧特克会自动去找该尺寸线遇到的东东,然后打断它自己):

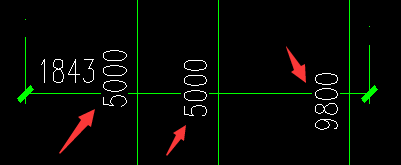

执行后效果是这样的,留意看红色箭头处,尺寸线被break了:

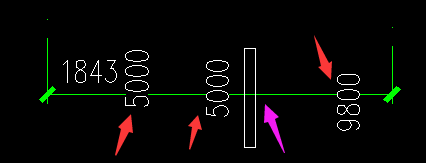

最开始飞图小编以为这个只对尺寸线有效。然而随即在测试的时候发下,如果放一些普通文字,或者多行文字进去,也能自动打断的。但当放一些线性实体,例如矩形,圆形,就不行了。或许,大概,可能他觉得这些东西并没有被遮挡吧。

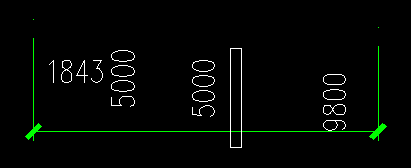

这个被遮挡是自带“反应器”的,意思是,如果被遮挡的东东删了,或者挪开了,尺寸线又自动变成最初的直线了:

怎么样,是不是有点小惊喜。
No.2:【dimspace】。
这个命令顾名思义,肯定跟尺寸线之间的距离(space)有关了。飞图小编试了试,果不其然,实际就是尺寸按某个距离重新排一下,如果编一个四个字的屏幕菜单,飞图小编可能会把它叫做:尺寸等距;尺寸重排;等距尺寸?Whatever。使用也非常简单,看一下这个效果,就能明白其功效了。执行命令前:

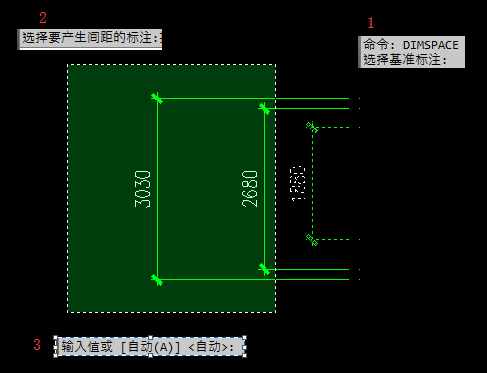

执行命令:命令: DIMSPACE
选择基准标注: 见图中红色1
选择要产生间距的标注: 见图中红色2 ,框住其他尺寸
选择基准标注: 见图中红色1
选择要产生间距的标注: 见图中红色2 ,框住其他尺寸
输入值或 [自动(A)] <自动>: 可以输入具体排布的值,也可以自动。

执行后效果是这样子的:

Again,是不是又有点小惊喜。

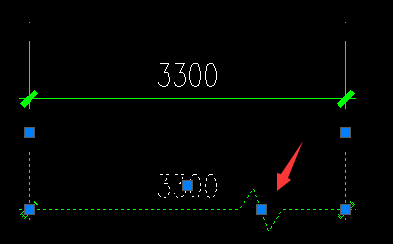

No.3: 【DIMJOGLINE】。这个命令使用就更加简单了,就是在需要加折断线的地方点一下就可以了。请不要问飞图小编为什么尺寸线要加折断线,问也不知道,反正肯定有这种需求就是了,那么多专业的工程制图,总有一款需要它。效果如下图示:

No.4:是【。。。】未完待续。
No.5:是【。。。】未完待续。
