板【直接转换】,转之后怎么钢筋长度是这种的,没有按模数来?或者:为什么板转图钢筋长度变小了?

发布日期:2016-01-07 01:14

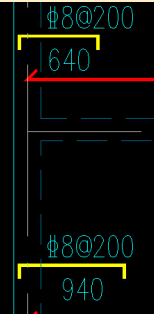

如题,板直接转换后,钢筋没按模数来:

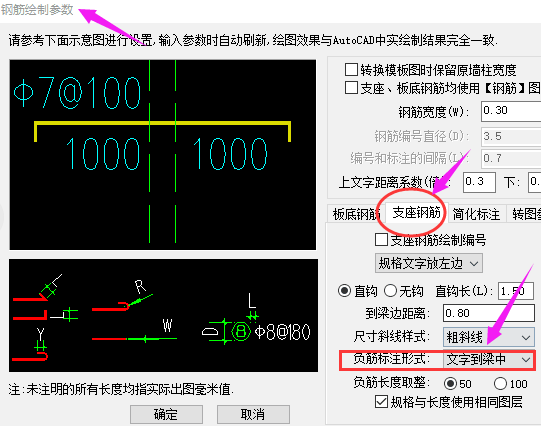

板转图,顾名思义,是从yjk或者pkpm的原图转到飞图,飞图的规则是“保持负筋从梁边算起的长度在转图前后不变”,所以对于负筋长度,必须关注一下之前的设置是负筋长度文字指的是到梁边还是到梁中,如果原来的是梁中,在飞图里也需要设为梁中,如果原来到梁边也需设置为到梁边,这样转图前后数字才能绝对保存不变:
