发布日期：2018-02-18 07:57
本视频由飞图CAD制作，讲述一个门的动态块的制作，难度：中级。
动态块的起点线是一个普通图块，如果连普通图块都不知道如何制作请退出本篇。
这是已做好的普通块。需要给此图块做一个夹点，拉动此夹点能改变门整体大小。
这个门图块由矩形、弧线、两个代表墙厚的小短线构成，所以这个拉伸要分别处理这三个部分。
单击此图块右键“块编辑器”进入块编辑状态。会看到一个“块编写选项板”，上面有“参数”“动作”等选项。
单击此图块右键“块编辑器”进入块编辑状态。会看到一个“块编写选项板”，上面有“参数”“动作”等选项。

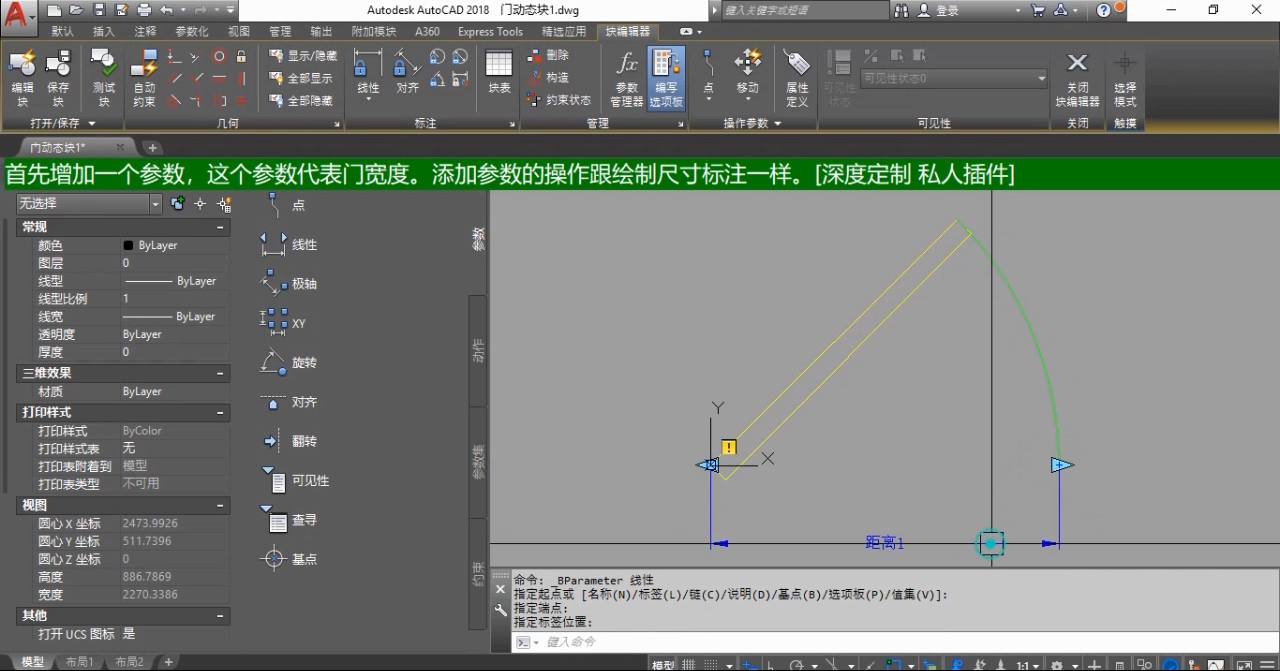

首先增加一个参数，这个参数代表门宽度。添加参数的操作跟绘制尺寸标注一样。
先来处理右边那个小短线部分的拉伸动作。
先来处理右边那个小短线部分的拉伸动作。
点“拉伸”动作，选刚才这个参数，输入一个“与动作关联的参数点”，就是右边点。

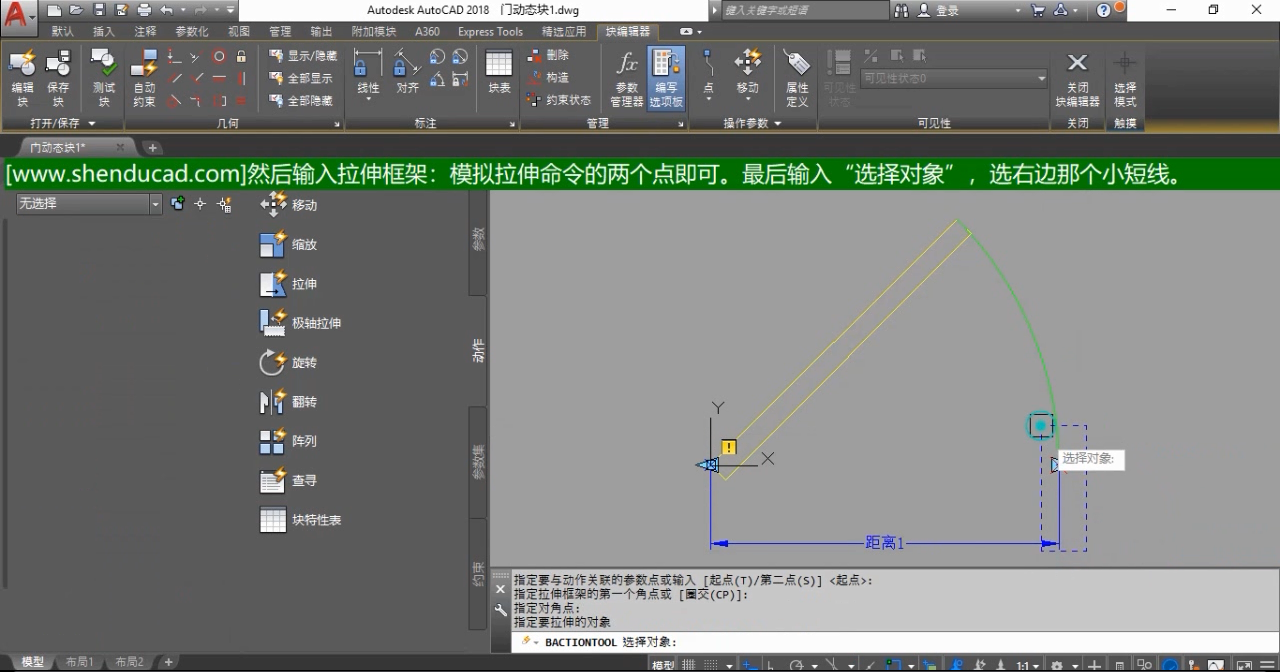

然后输入拉伸框架：模拟拉伸命令的两个点即可。最后输入“选择对象”，选右边那个小短线。

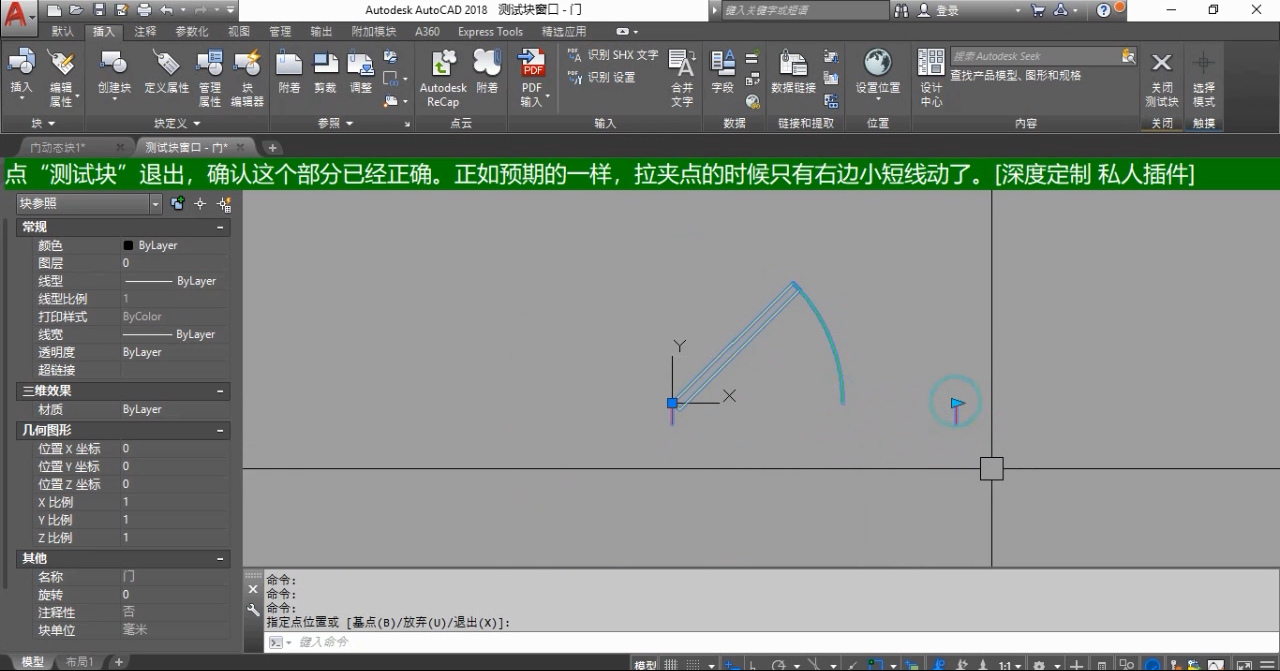

点“测试块”退出，确认这个部分已经正确。正如预期的一样，拉夹点的时候只有右边小短线动了。
然后来处理门的门扇部分、即那个矩形的拉伸动作。
点“拉伸”动作，参数、“与动作关联的参数点”，跟刚才一摸一样。
输入拉伸框架：模拟拉伸命令的两个点，需要在矩形右上角的端头附近，模拟拉伸命令的两个点。
点“拉伸”动作，参数、“与动作关联的参数点”，跟刚才一摸一样。
输入拉伸框架：模拟拉伸命令的两个点，需要在矩形右上角的端头附近，模拟拉伸命令的两个点。
输入“选择对象”，选右边门扇的矩形。同时必须注意的是，由于门扇矩形是45度的，拉伸偏移必须设为45度。
