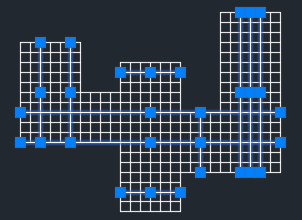

先来看下面这个图:

这个目的很清晰明了,就是在一个封闭多段线里面按指定面积面积等分这个空间,应用场景可以设想为在任意一个房间里贴指定大小的瓷砖,每块瓷砖的边长大小都是相等的:

飞图CAD小编由于读书少文化不高,只知道等分直线圆弧等命令是“divide”。所以对这个需求想到的办法并不多,可能会求助于某些插件,例如飞图CAD插件。如果网上乱搜一通依然无所收获而被迫用纯CAD,估计会不断多角度尝试用填充,但可想而知,为了调到“指定面积、刚好等分整个多段线”,花费时间肯定不少的,结果也不会很理想的,因为不知道什么填充比例才能得到刚好想要的等分面积。
geek甩了一下长长的秀发,沉默不语,而只是飞快的敲了一个命令:
1,命令: MESHOPTIONS,是的,没有看错,确实利用CAD自身的网格自动生成功能。

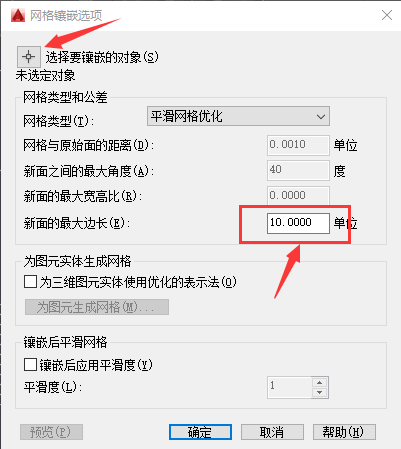

弹出的对话框如下:

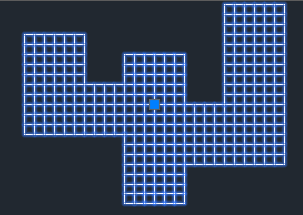

输入需要的面积的准确值例如10,然后点最上面那个“选择要镶嵌的对象”按钮确定,就可以得到一个完美的网格均匀充满(等分)了整个面积:

2,光有这个网格实体,不够犀利的。geek会健指如飞,进一步做如下操作:
1)炸开整个网格,可以得到许多“3d face"(三维面)实体。
2)运行“region”命令,框住所有这些三维面,然后回车,可以把这些小格变成一个个的面域。

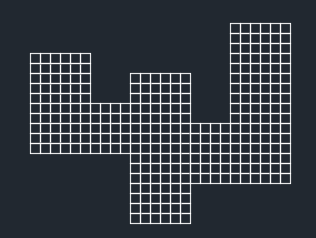

3)再炸开所有这些面域,就可以得到直线构成的一个个的小格子了。
接下来的处理,连飞图CAD小编都知道怎么做了。如果还要把这些单段的直线连接为一个个小的矩形,肯定是用pedit:

如果不想这样,而是把它们连接为长长的一整条直线,就用overkill好了:

“你要什么就有什么“,geek用嘶哑的声音低沉的说。
