Shift键有几种用法?注点意,这绝非茴香豆的茴有几种写法的问题!真正的CAD画图高手,连小小的shift键都能用得如此强大!积沙成塔,每一点滴都有帮助,难怪他画图快如飞!
一言不合直接举栗子:
用法一:任何时候,任何命令,需要选择的时候,好不容易选了一堆,突然发现多选了一个两个,飞图CAD小编敢打赌,依然有许多用户,特别是年纪大的用户会果断按取消,然后重新再选,因为他们不知道,按住Shift键在已有选到的选择集中再选,就是剔除掉或者减的操作。
用法二:下面是一个倒角命令的操作过程:
命令: FILLET
当前设置: 模式 = 修剪,半径 = 0.5000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r 指定圆角半径 <0.5000>: 800
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]:
当前设置: 模式 = 修剪,半径 = 0.5000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r 指定圆角半径 <0.5000>: 800
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]:

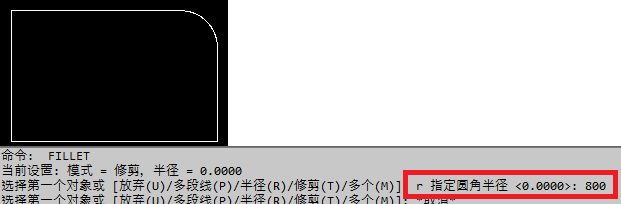

很简单,不是么。是的。然而就像飞图CAD小编在画图时候经常遇到的那样,总需要在圆角和直角的倒角选择中随时频繁切换,问题就来了。飞图CAD小编在最开始画图的时候,也总都是老老实实按“R”切换:

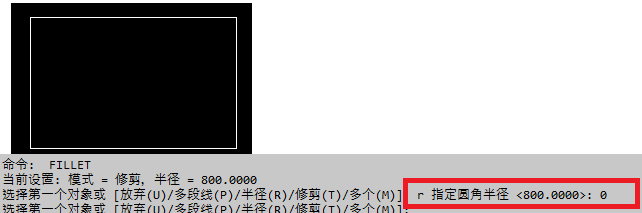

请不要这么麻烦了!保持住R=800这个设置不要变,需要直角倒角的时候,在选第二条边的时候,按住Shift键就可以了,省时省力。
用法三:复制粘贴,非常频繁的操作。然而飞图CAD小编直到最近才知道,在复制的时候多按一个Shift , 即按Shift +Ctrl+C,会提示:指定基点: 此时输入你需要的基点!然后粘贴,怎么样,所有粘贴的时候都按此前指定的基点来定位了!
用法四:看以下两个图,左边是处理之前的,右边是处理后的结果,如果说实现这个效果只用了一个命令,不管你信不信,飞图小编反正信了:要诀就还在于Shift 。

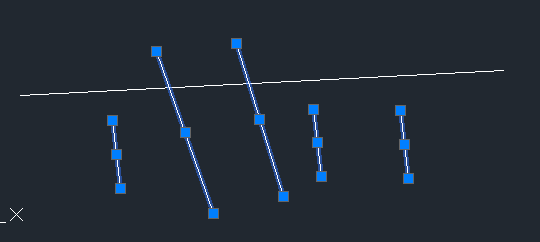

处理之前:

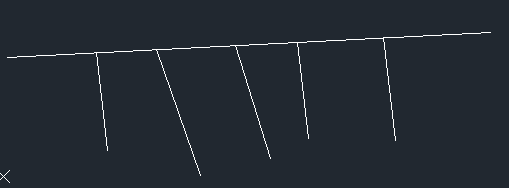

处理之后:

是的。无论用trim还是extend,按住Shift 再选的话,就是该动作的反义。例如可以发extend命令,还是按普通方法处理左边第一根线,到选第二根的时候按住Shift 再选,就是修剪了;反之亦然,发trim命令,在选第1,4,5根线的时候按住Shift 。多说无益啊,实战用一下就知道其中的乐趣了。
