AutoCAD高版本新功能-比pedit更快的join命令

本视频由飞图CAD制作，讲述join命令的用法。

join，顾名思义，就是把散的线段、圆弧、多段线等连接起来成为整体多段线的意思。
有人说了，用pedit不就可以了啊。飞图小编决定请您先看几个小例子然后再重新评价一下。

首先这两种场景：

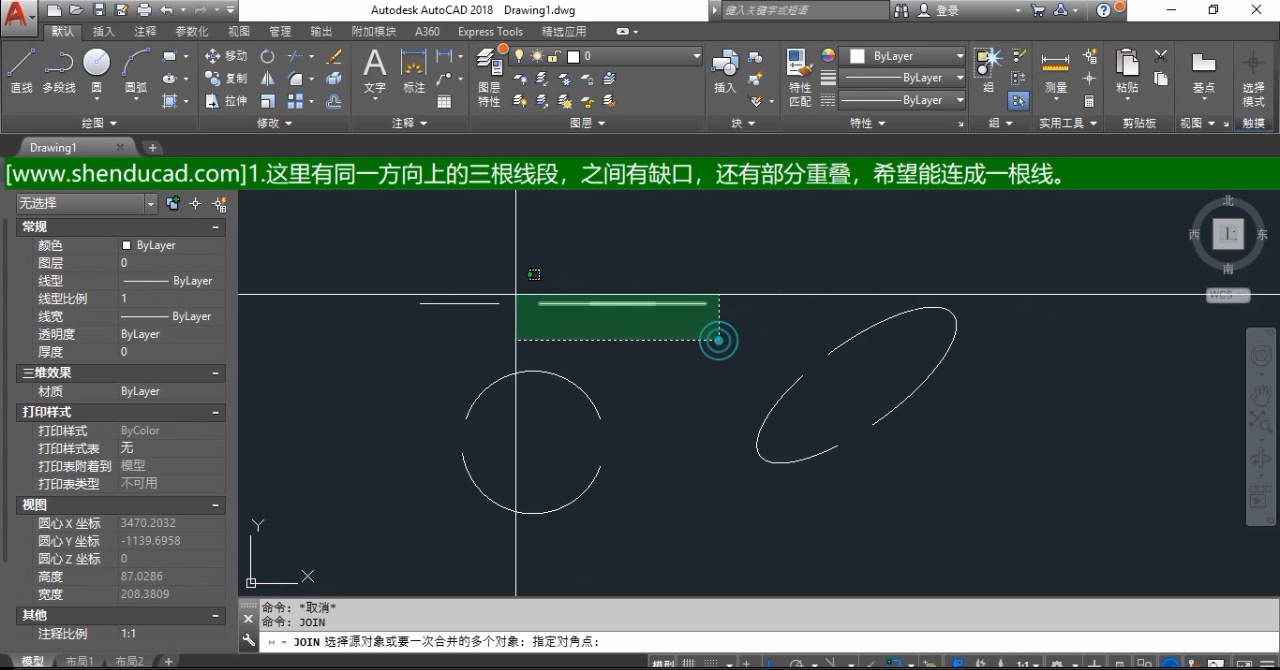

1.这里有同一方向上的三根线段，有缺口，有部分重叠，希望能连成一根线。

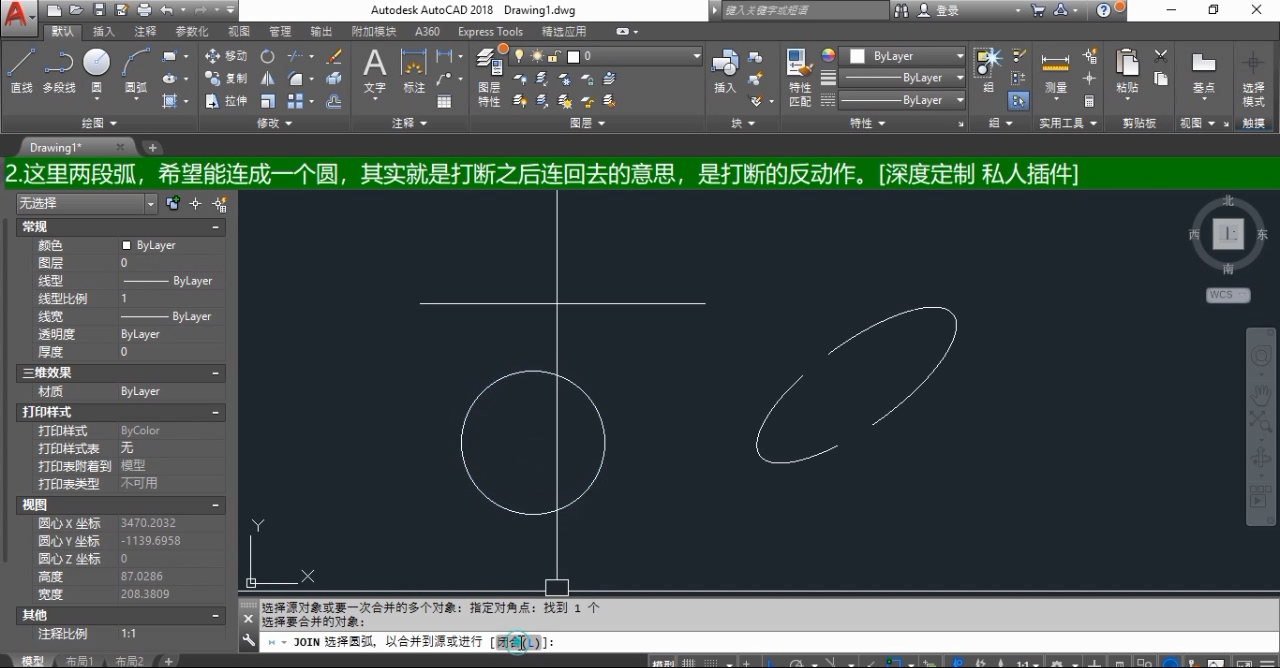

2.这里两段弧，希望能连成一个圆，其实就是打断之后连回去的意思，是打断的反动作。

这两种场景下，pedit都是无法适用的，因此join同学先胜一筹！

再来看这种：多根散线+弧，两两有共同端点，希望能连成整体多段线，这也是pedit最普遍的应用情况。

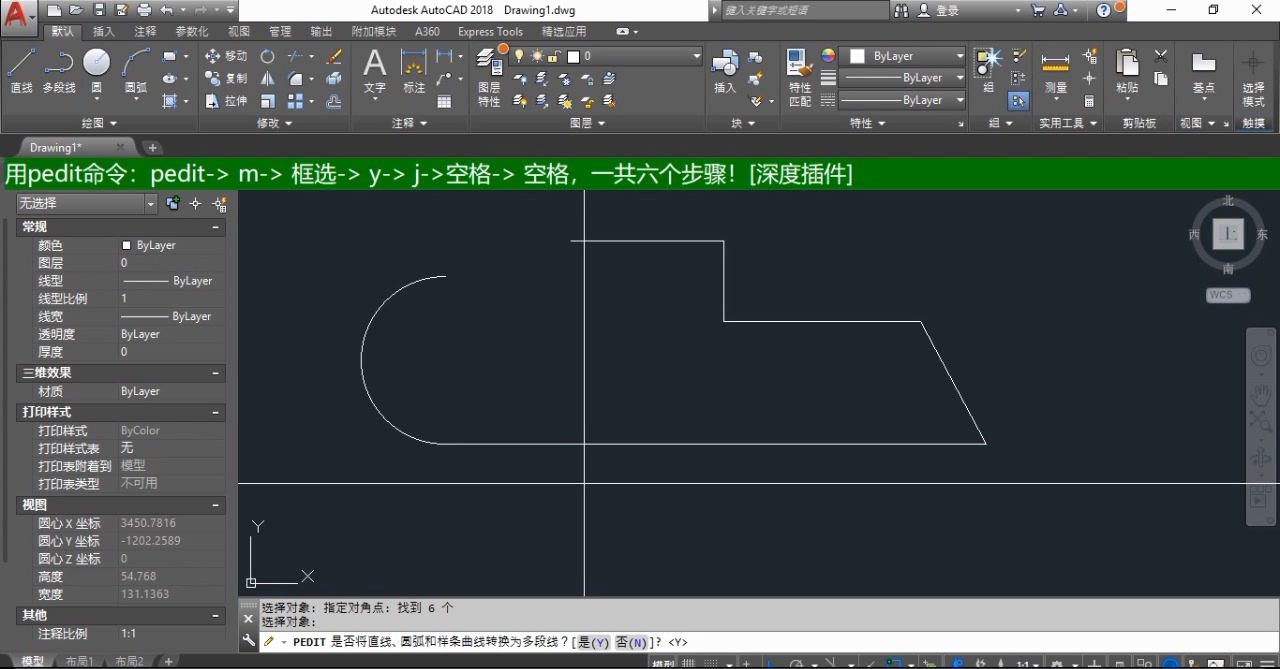

用pedit命令：pedit-> m-> 框选-> y-> j->空格-> 空格，一共六个步骤！
用join再做一次：join-> 框选->空格，两次响应搞定！飞图小编能说join能提高效率两倍么？

结论：join比pedit多两种常见工况，即可用于break打断之后的逆操作；
即便是“散线连为整体”的情况，比pedit也少了4次键盘敲击，更方便快捷哦。
当然，pedit也有它强大的地方，请持续关注飞图CAD，飞图小编以后再给大家详述。
