AutoCAD高版本新功能-新版阵列命令

发布日期:2018-02-07 01:42
本视频由飞图CAD原创,讲述新版Array,和传统版Array命令

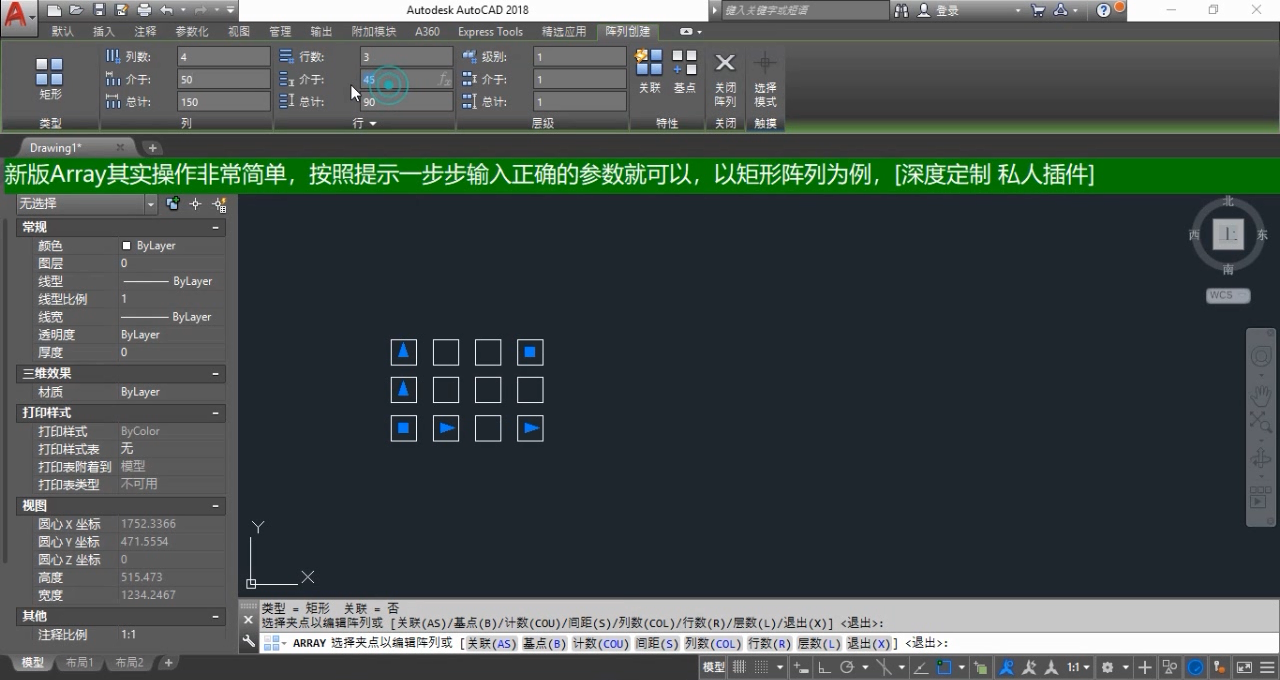

新版Array其实操作非常简单,按照提示一步步输入正确的参数就可以,以矩形阵列为例,
最基本参数无非就是行数,列数,行距,列距
undefined
功能区面板中这个“关联”选项至关重要,不选中它,阵列后按老版本方式,是一堆普通实体;
如果选中“关联”,阵列完成后,单击它可以发现,新版阵列后的所有实体变成一个整体了,
它既不是死的图块,也不是组,如果有强迫症的同学仍然可以用x命令炸开变成普通实体。
然而飞图小编墙裂建议不要炸开,因为阵列整体功能非常灵活又强大,能满足您的一切后续需求,而且欧特克逻辑是对的,既然它们是阵列的,为什么还要炸开?

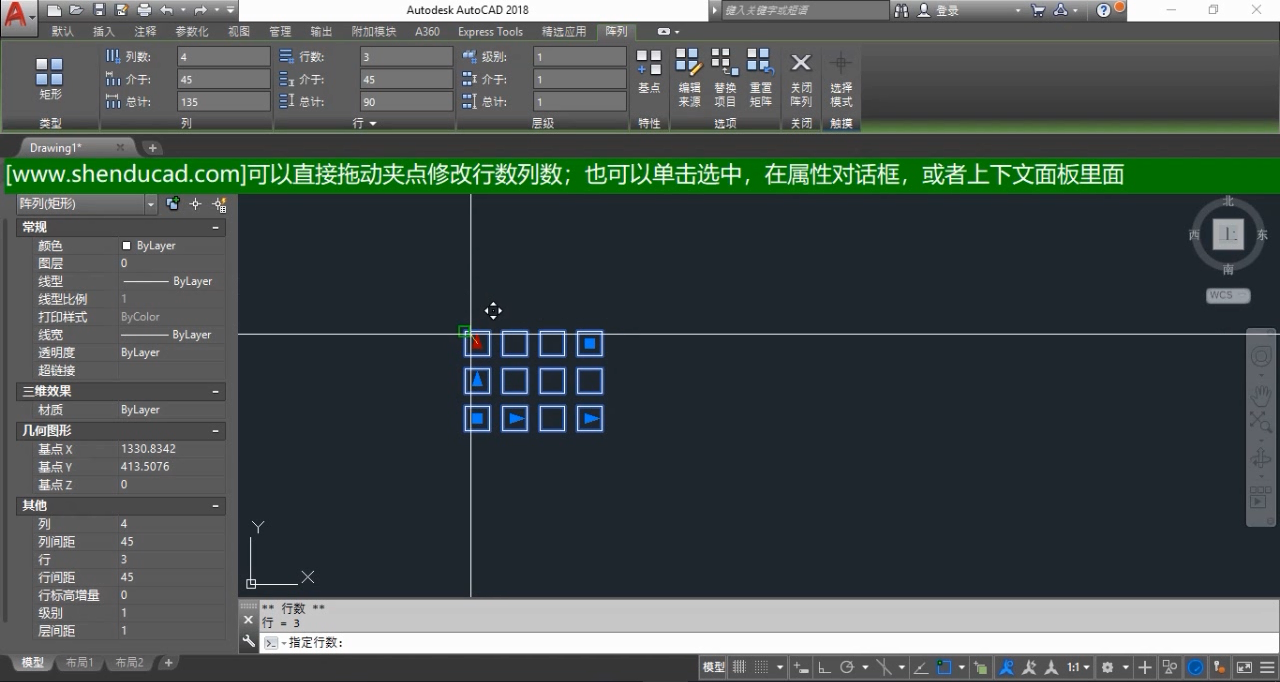

可以直接拖动夹点修改行数列数;也可以单击选中,在属性对话框,或者上下文面板里面
修改各种属性,最简单的例如改行距、列距等等
undefined

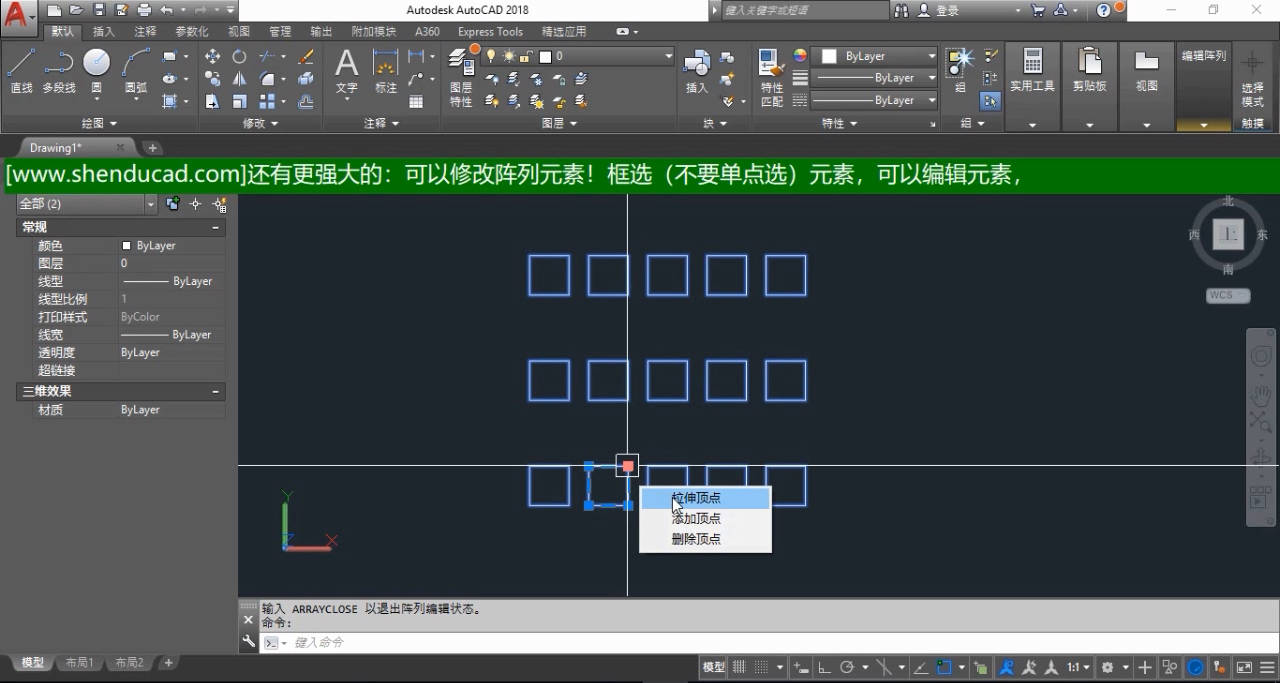

还有更强大的:可以修改阵列元素!框选(不要单点选)元素,可以编辑元素,
也还可以添加新的实体到阵列元素。。。更多复杂功能咨询飞图小编
undefined
如果这样还是无法打动你,欧特克依然保留了传统(古老)的阵列命令,输入arrayclassic即可

点击此处到百度云盘下载本功能操作视频】
