AutoCAD高版本新功能——最简单的动态块二[拉伸]

发布日期:2018-02-02 00:03
本视频由飞图CAD制作,讲述一个最简单的动态块:距离参数与拉伸动作www.ftcad.com
1,首先绘制一个矩形,200长50宽,将它创建为图块,随便选基点、起名。
2,点击右键菜单进入块编辑器,点击自动弹出来的“块编写选项板”的“参数”板块,要增加一个线性参数。
3,点“线性”按钮,像画尺寸标注那样点矩形的长边的起点和终点,然后拖动合适位置放下。
4,切到“动作”面板,点“拉伸”,会提问四个问题:
1)选择参数:选刚才加的那个线性参数;

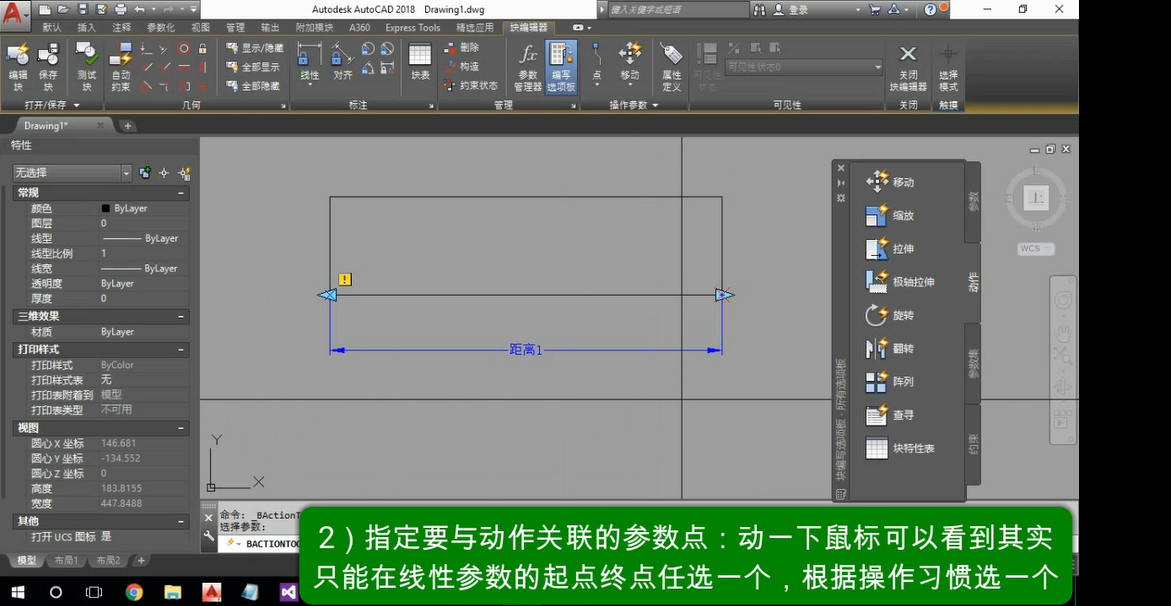

2)指定要与动作关联的参数点:动一下鼠标可以看到其实只能在线性参数的起点终点任选一个,根据操作习惯选一个。

undefined

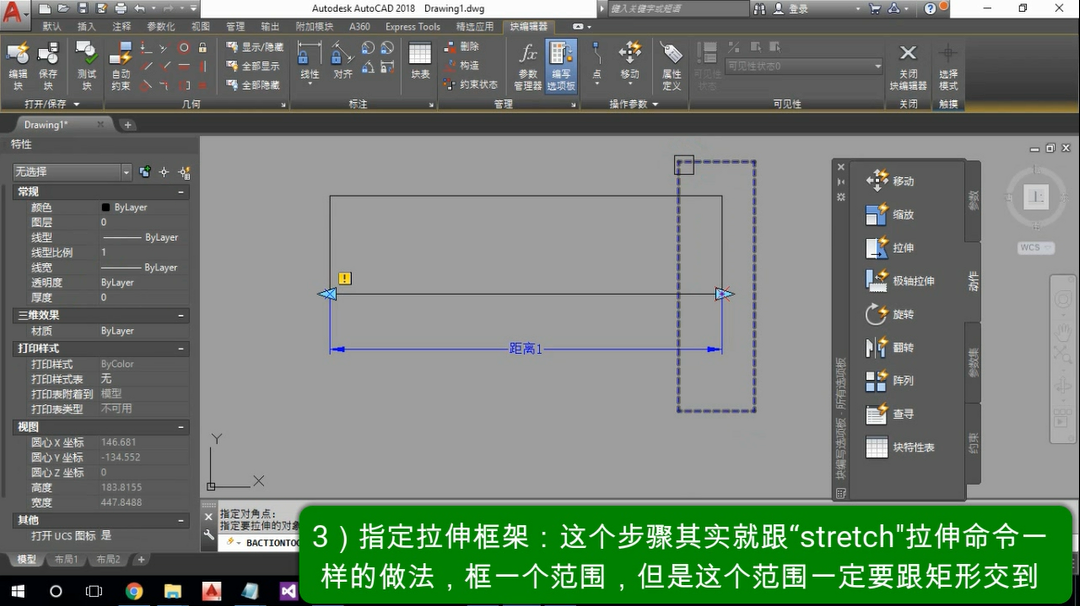

3)指定拉伸框架:这个步骤其实就跟“stretch"拉伸命令一样的做法,框一个范围,但是这个范围一定要跟矩形交到。
undefined

4)指定要拉伸的对象:点刚才那个矩形就可以。
5,全部做好了!点右键菜单“关闭块编辑器”,提示是否保存的时候,切记要点是。
6,可以看到,刚才那个简单的矩形块已经变成了动态块,多了一个拉伸的夹点,拖动这个夹点可以很方便更改矩形的长。

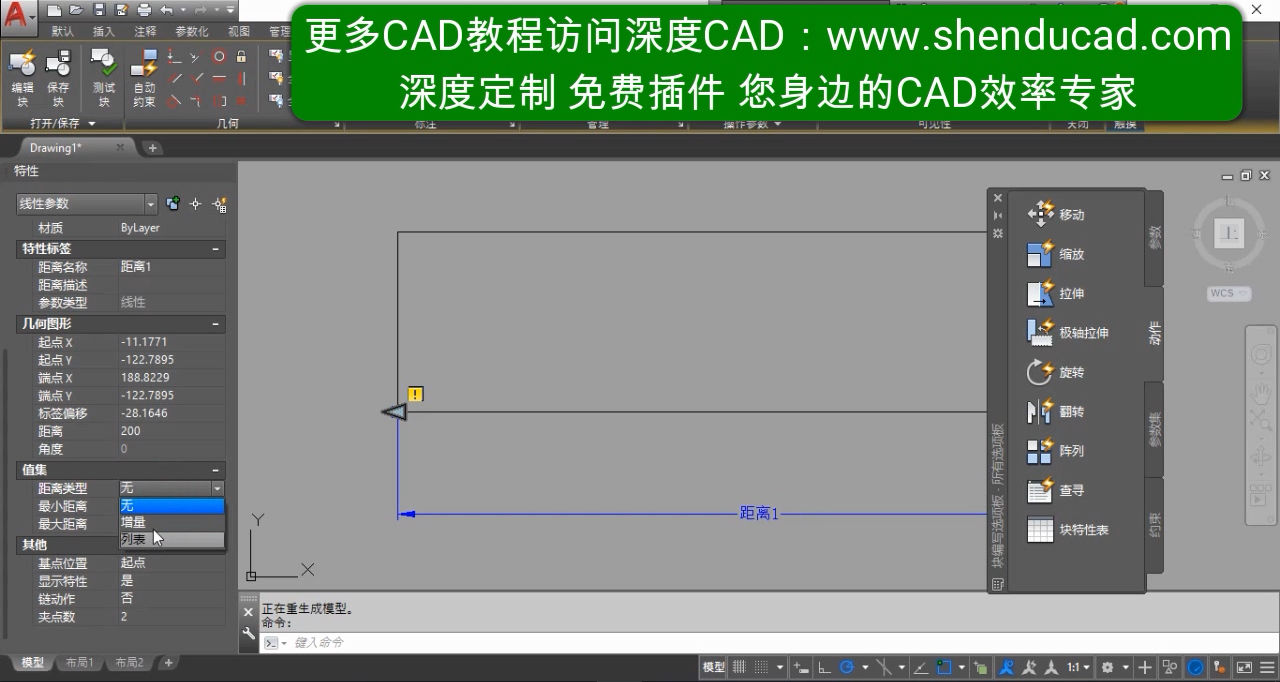

7,还有一个有用的功能:可以设置线性参数距离的最小值、最大值、增量;设了之后拖动夹点,矩形长边只能在这个范围内按增量值增加。

undefined

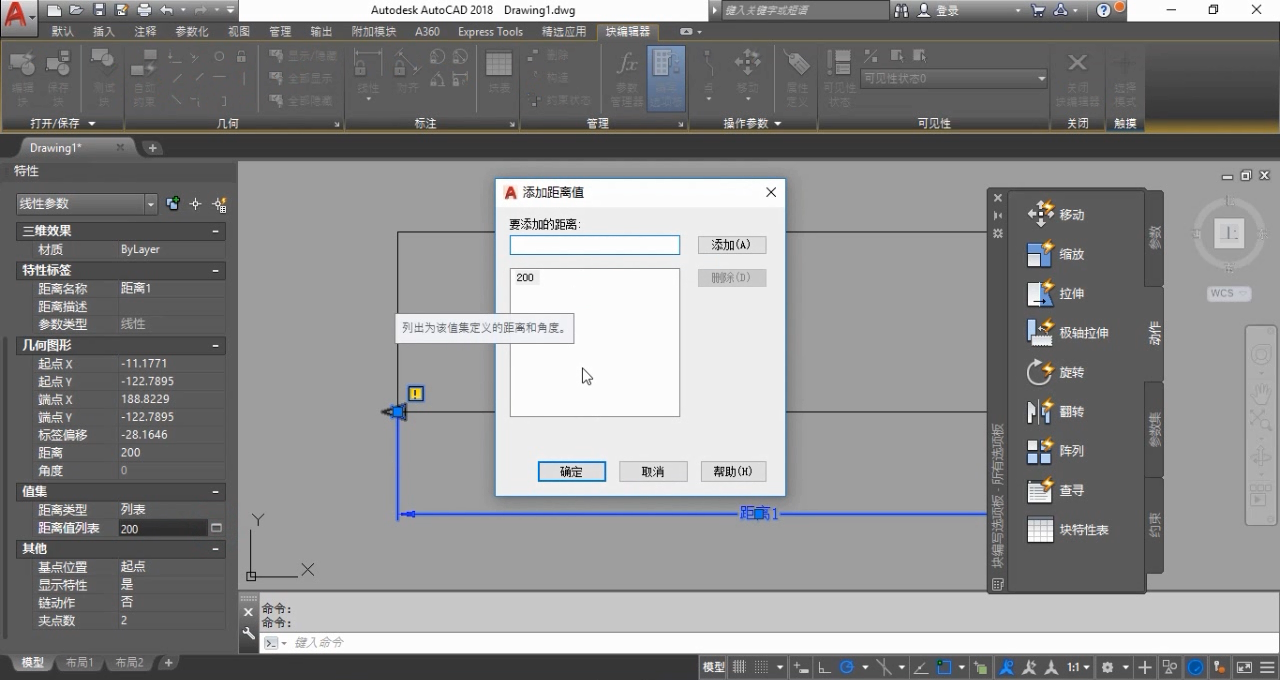

8,或者可以设置线性参数距离的列表;设了之后拖动夹点,矩形长边只能是这个列表选项中的某个值。
undefined

点击此处到百度云盘下载本功能操作视频】
