AutoCAD高版本新功能——最简单的动态块[可见性]

发布日期:2018-01-31 02:36
本视频由飞图CAD制作讲述如何制作最简单的动态块www.ftcad.com
这是一个普通图块,表示一个阀门符号。
输入命令I插入这个图块,现在将它制作为动态块;

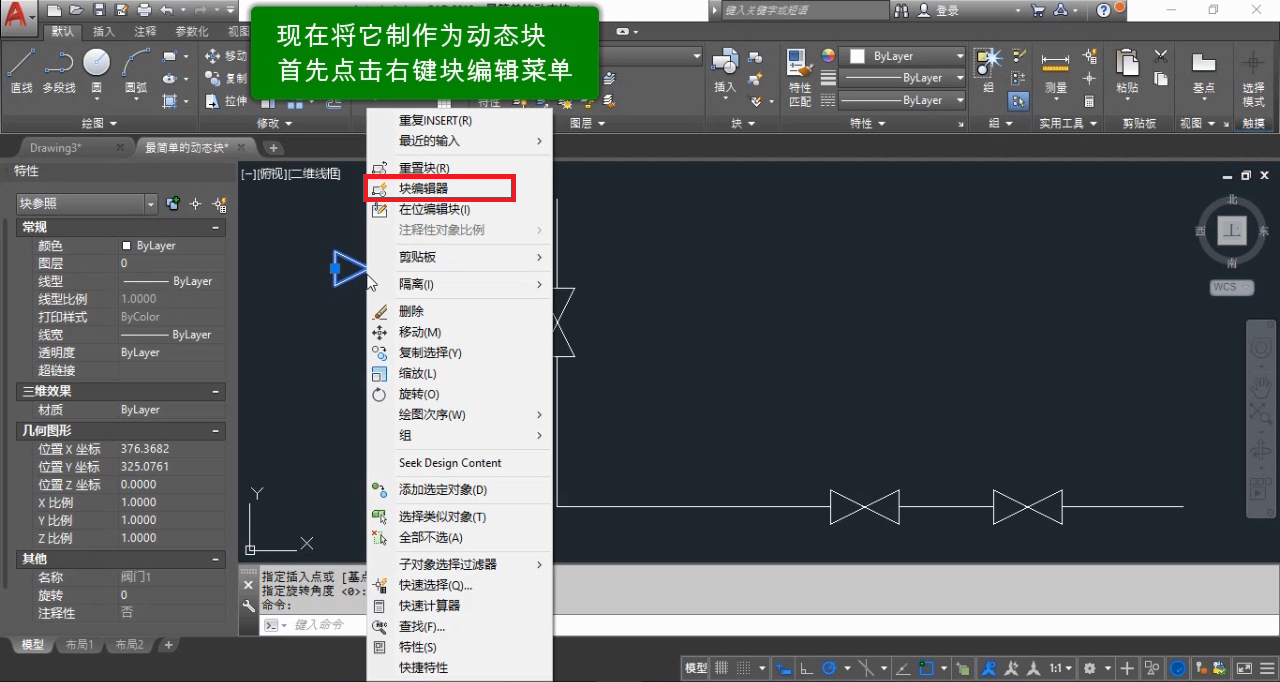

首先点击右键块编辑菜单:面板自动切换为块编辑器,可见性状态默认为不可用,
undefined

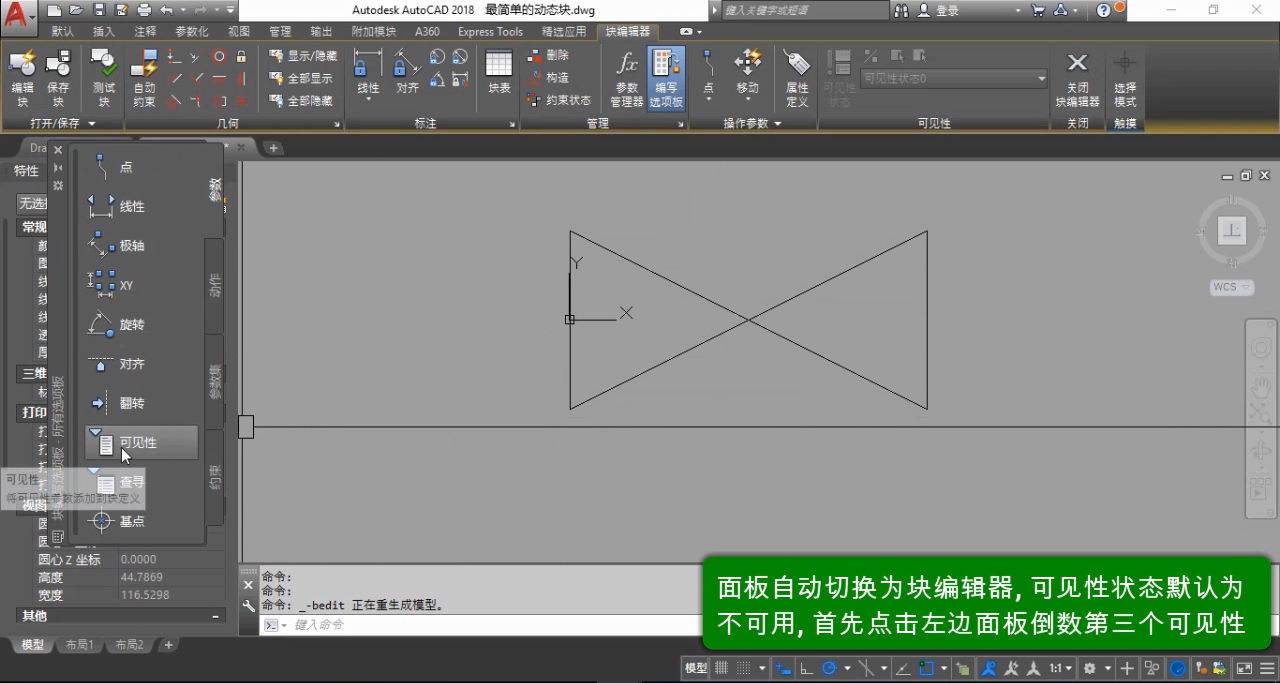

首先点击左边面板倒数第三个可见性;
undefined

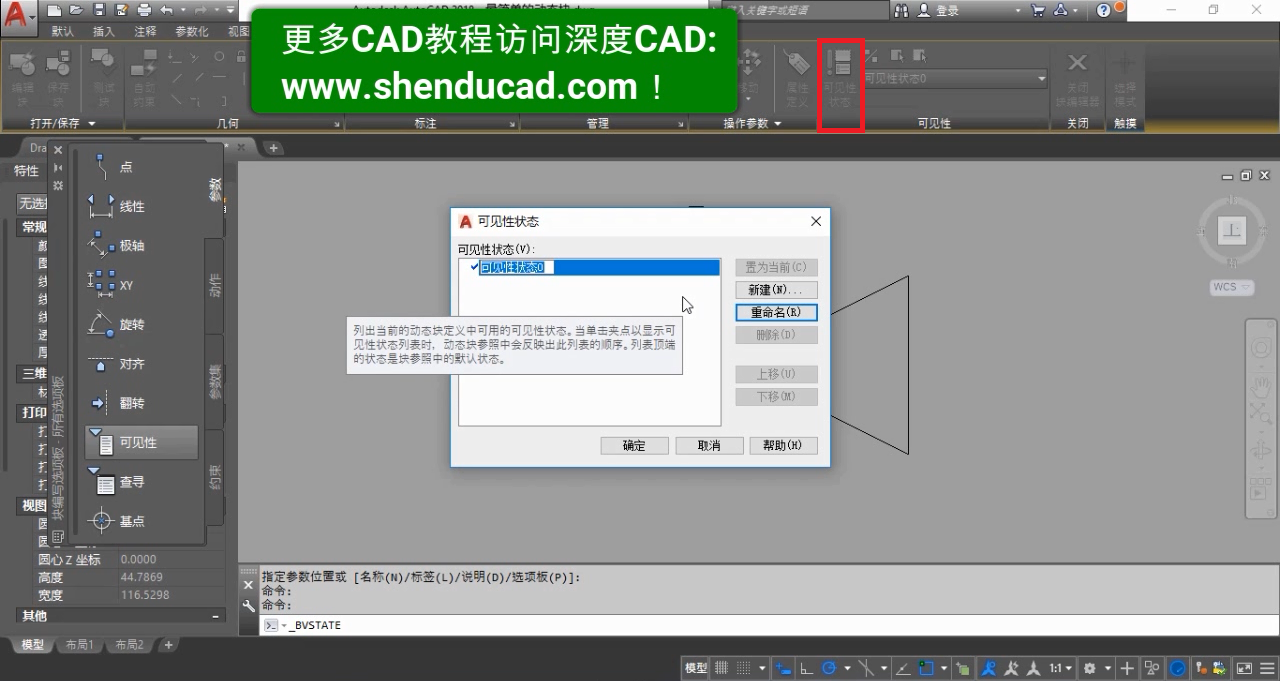

当前这个阀门作为第一种显示状态,然后点击左边按钮修改名称为阀门1;
undefined

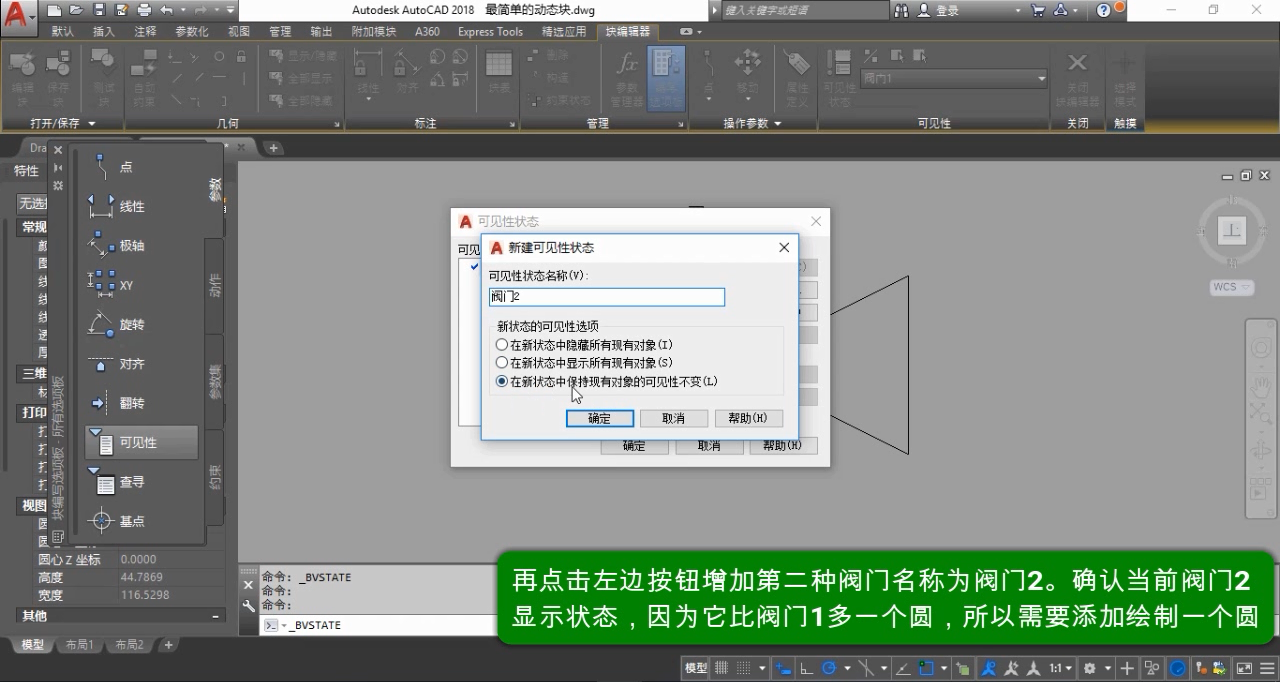

再点击左边按钮增加第二种阀门名称为阀门2.确认当前阀门2显示状态,因为它比阀门1多了一个圆,所以需要添加绘制一个圆,以交叉点为圆心话圆;
undefined

同样的操作,增加第三种阀门名称为阀门3.确认在当前阀门3显示状态,因为它比阀门2多了两填充,所以添加绘制填充。
undefined

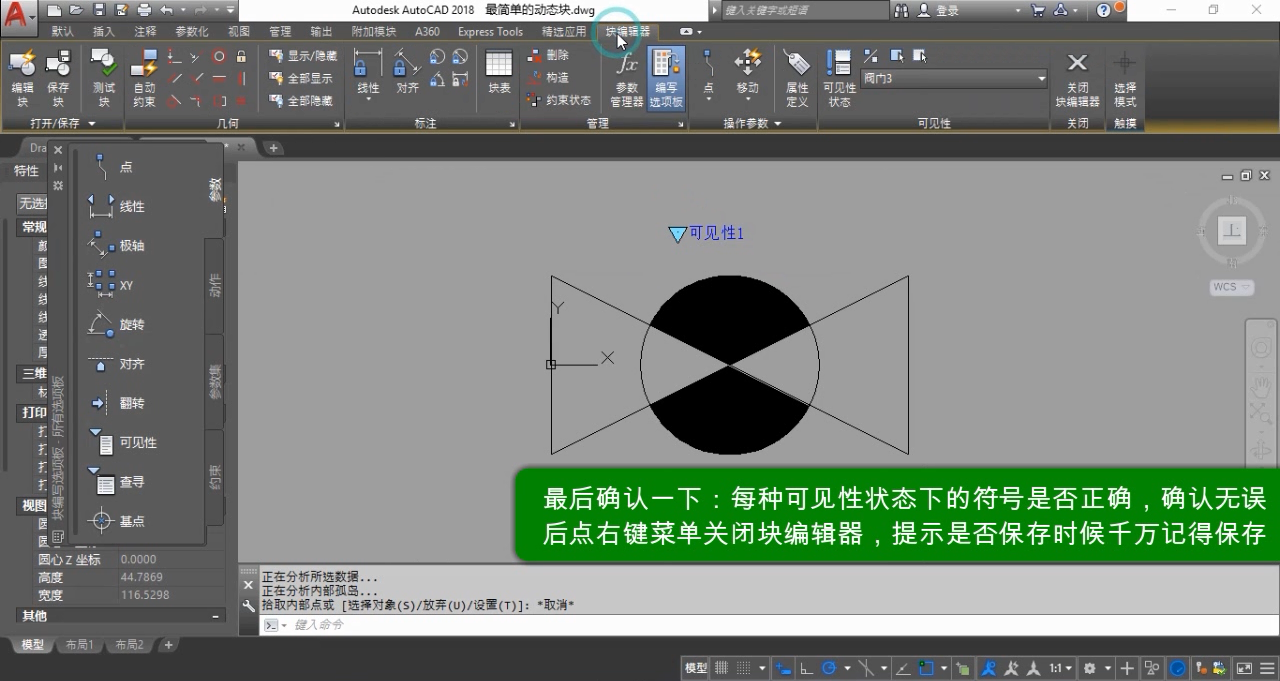

最后确认一下:每种可见性状态下的符号是否正确,确认无误后点击右键菜单关闭块编辑器,提示是否保存时候千万记得保存!

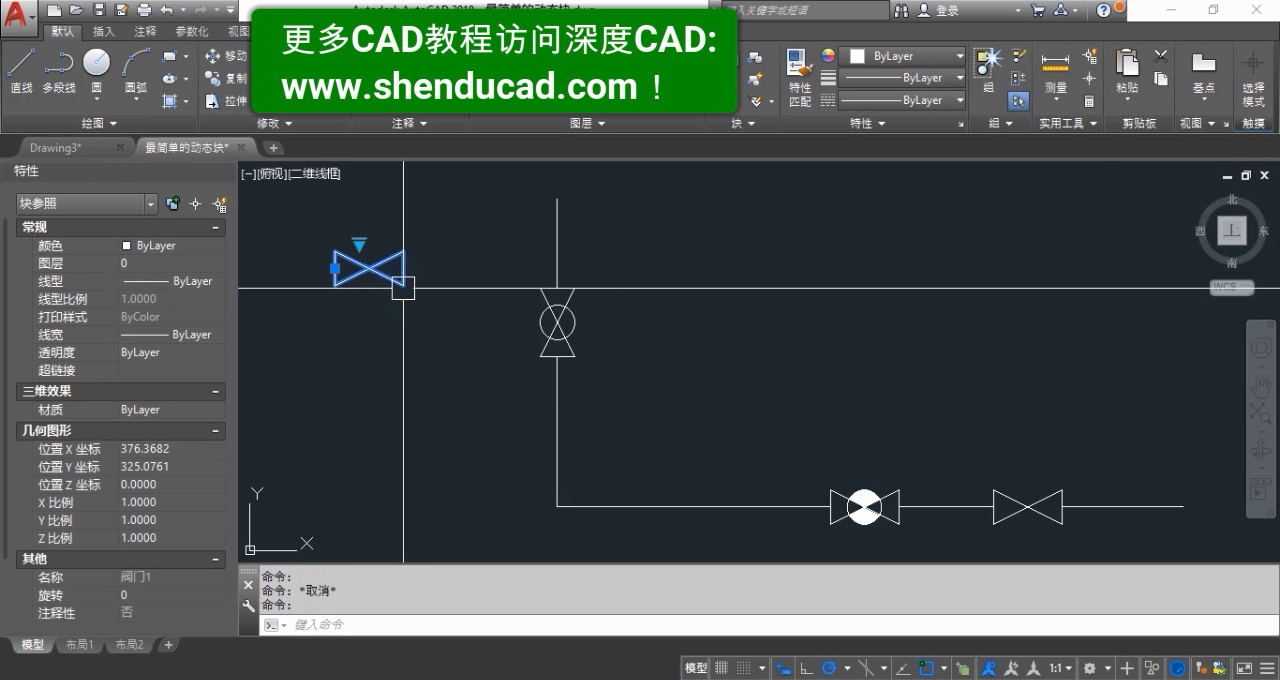

现在这些图块已经是动态块了!可以看到选中后有一个菜单可以选择刚才设置的三种阀门状态!
undefined

点击此处到百度云盘下载本功能操作视频】
