AutoCAD高版本新功能——超级填充[superhatch]实现复杂图案

图案填充，应该是CAD里面最常用的实体之一了，说到填充的图案样式，相信很多同学有过这种困惑！
那就是，如何才可以使用自己自定义的填充样式？毕竟自带的样式太少，根本不够用啊。
CAD自带有一种办法是创建一个填充样式文件，然后调用这个文件作为新的填充样式，可是复杂晦涩的语法令人生畏，而且极容出错。
飞图小编给大家推荐一个扩展工具自带的简便强大的超级填充功能，亲测好用，一般人不告诉他！

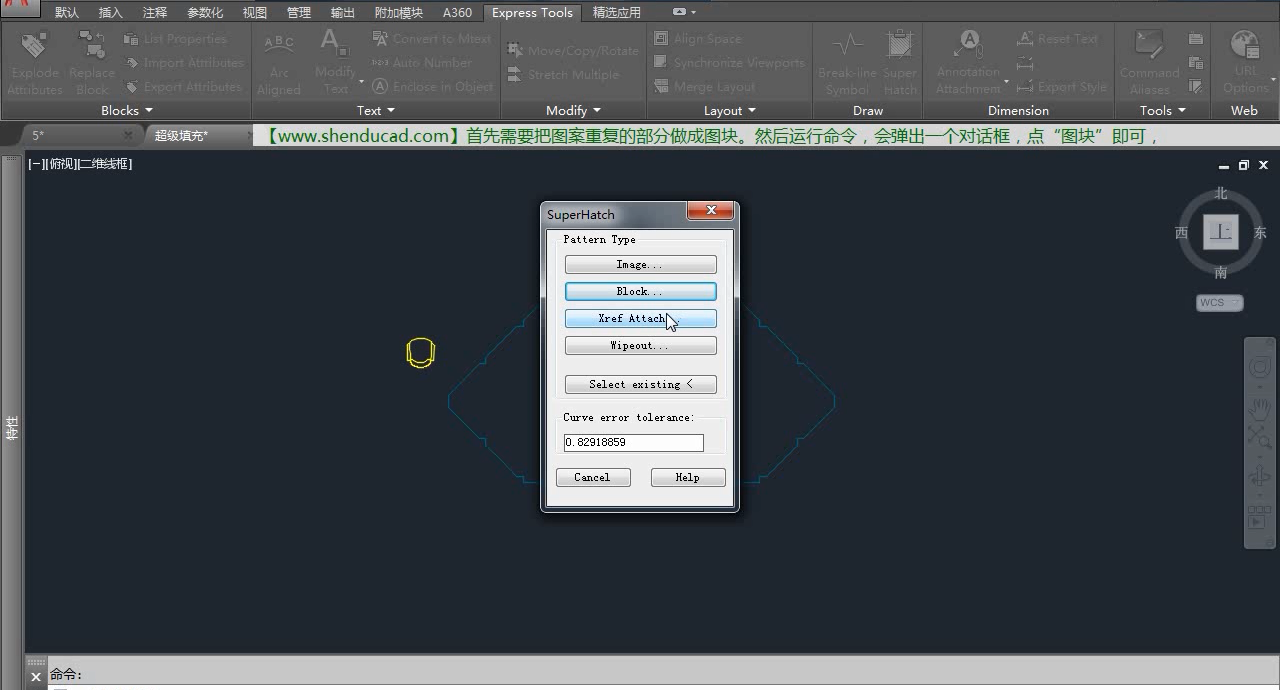

首先需要把图案重复的部分做成图块。然后运行命令，会弹出一个对话框，点“图块”即可，

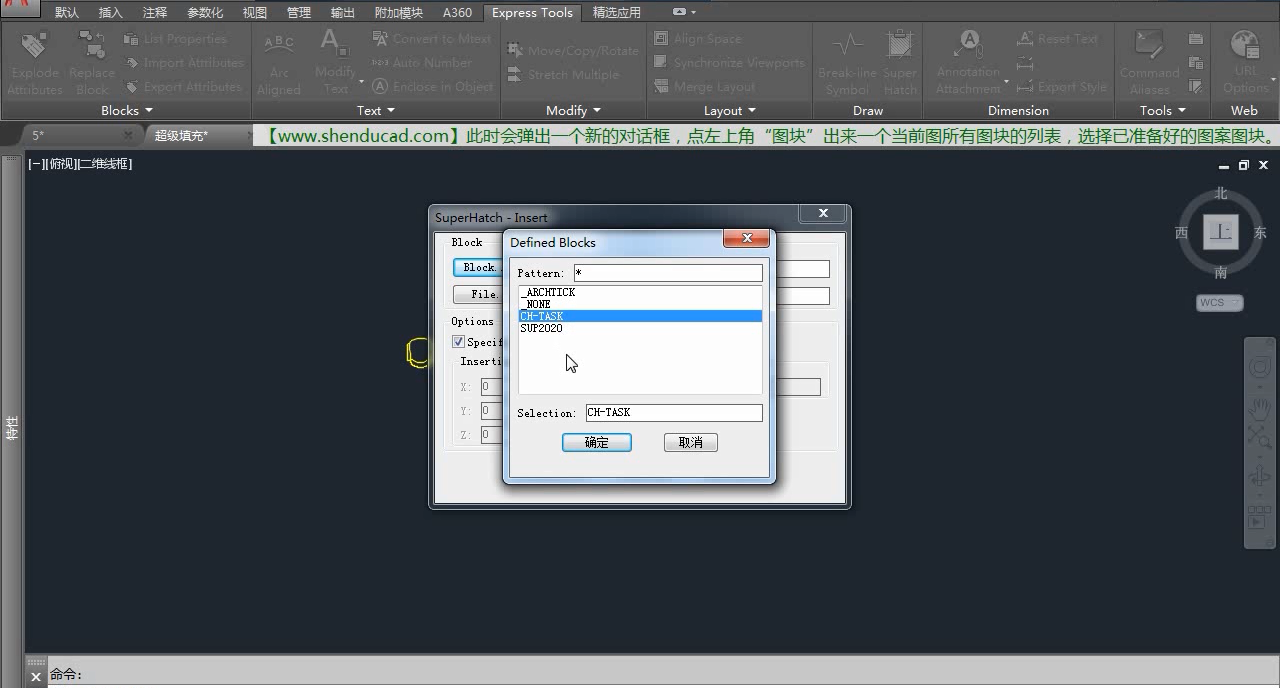

此时会弹出一个新的对话框，点左上角“图块”出来一个当前图所有图块的列表，选择已准备好的图案图块。

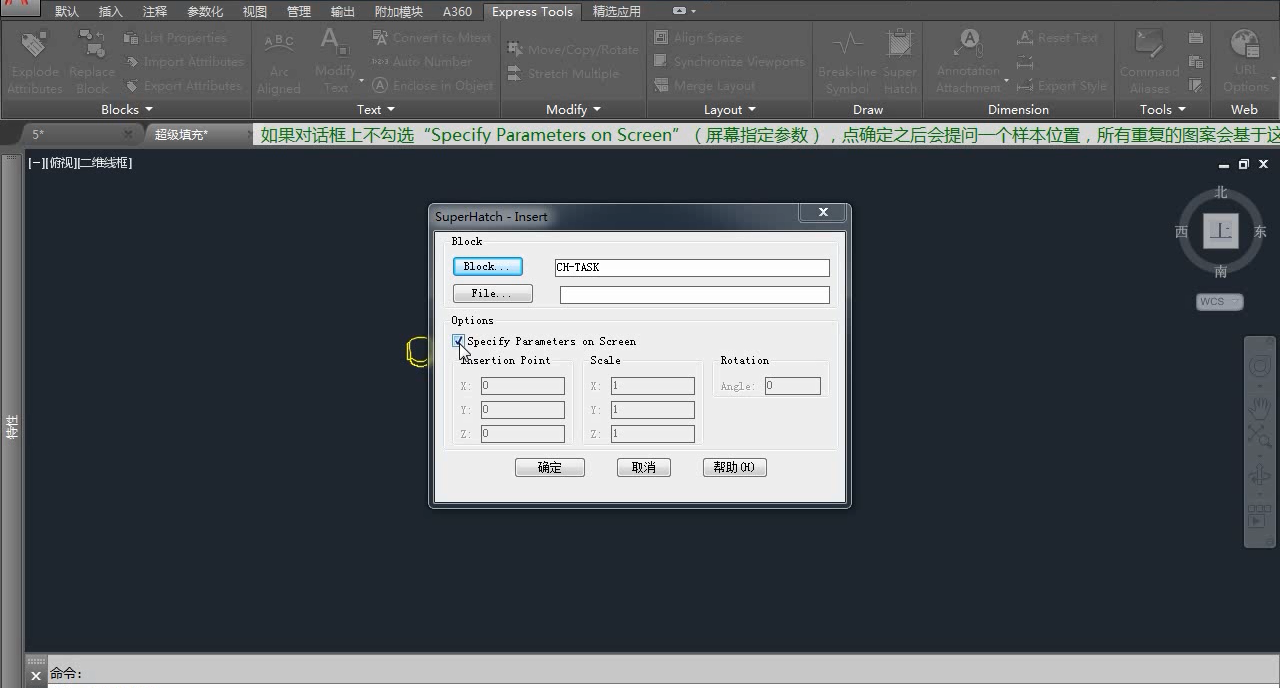

如果对话框上不勾选“Specify Parameters on Screen”（屏幕指定参数），点确定之后会一个样本位置，所有重复的图案会基于这个位置进行重复。

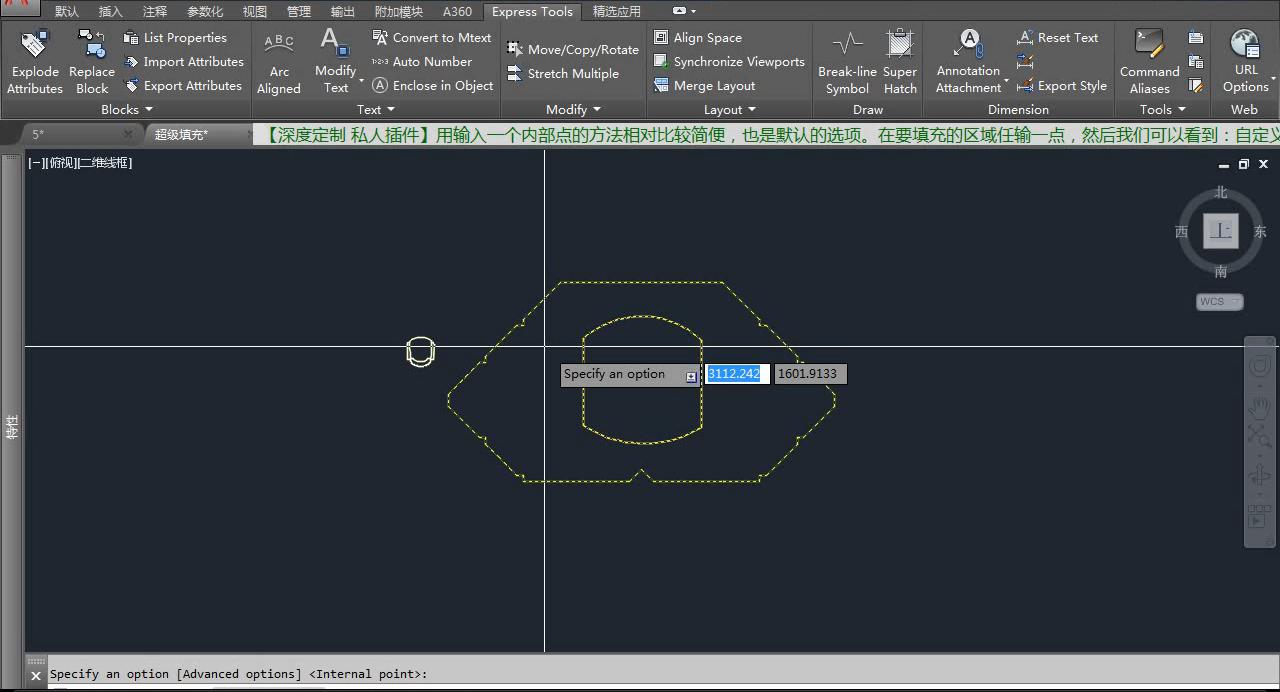

如果对初始位置满意，输入“y”然后回车，此时会提问要填充的区域，可以选择一个内部点也可以输入“a”进行指定。

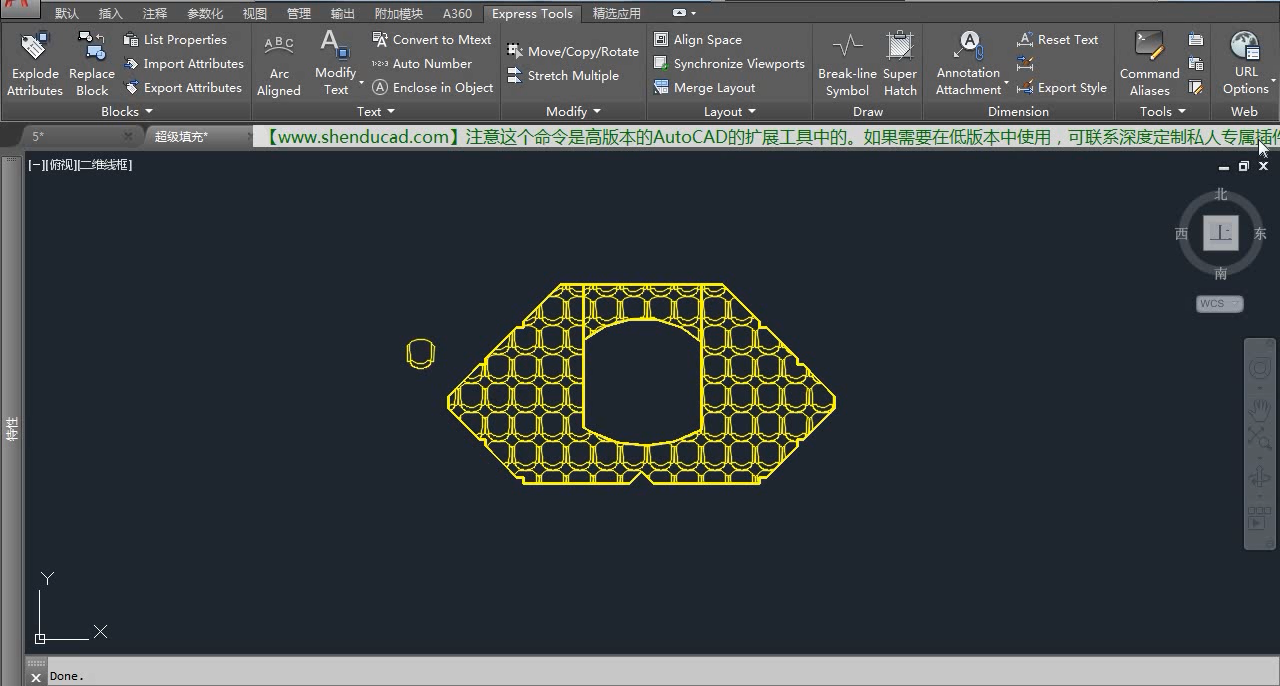

用输入一个内部点的方法相对比较简便，也是默认的选项。在要填充的区域任输一点，然后我们可以看到：自定义填充成功，好强大的一个命令！



由于这些“图案填充”实际上就是图块，所以，完全可以用图层控制它们！甚至可以用三维图块填充一个区域，例如用砖图块填充一扇墙
注意这个命令是高版本的AutoCAD的扩展工具中的。如果需要在低版本中使用，可联系飞图定制私人专属插件！



【点击此处到百度云盘下载本功能操作视频】
