飞图私人插件:CAD实现拍照录像并关联图形

发布日期:2018-01-28 14:16
I公司,坐标加拿大Vancouver。拥有二十多人的现场测量人员团队,任务是去公寓住宅或商场等现场实地测量画图,需要拍摄大量细节大样图片作为辅助参考。拍照的时候他们使用最原始简单的办法:手机拍照和录像。这个办法虽然简单可行,却给照片管理带来极大麻烦。因为稍微大一点的建筑物每栋楼需要拍上千张照片,照片从手机拷出来放到一个文件夹,连测量人员本人都忘记某个照片对应建筑的哪个具体位置,更何况在办公室对着这些照片后续画图编辑的同事,往往需要大量来回邮件电话沟通确认,长期饱受困扰折磨。
飞图在北美驻有人员,可直接上门详细了解需求。解决方案是:
1,定制命令“TakePicture",直接在AutoCAD里面提供拍照录像功能,输命令或点图标后,打开自带或外置的摄像头拍照或者录像。

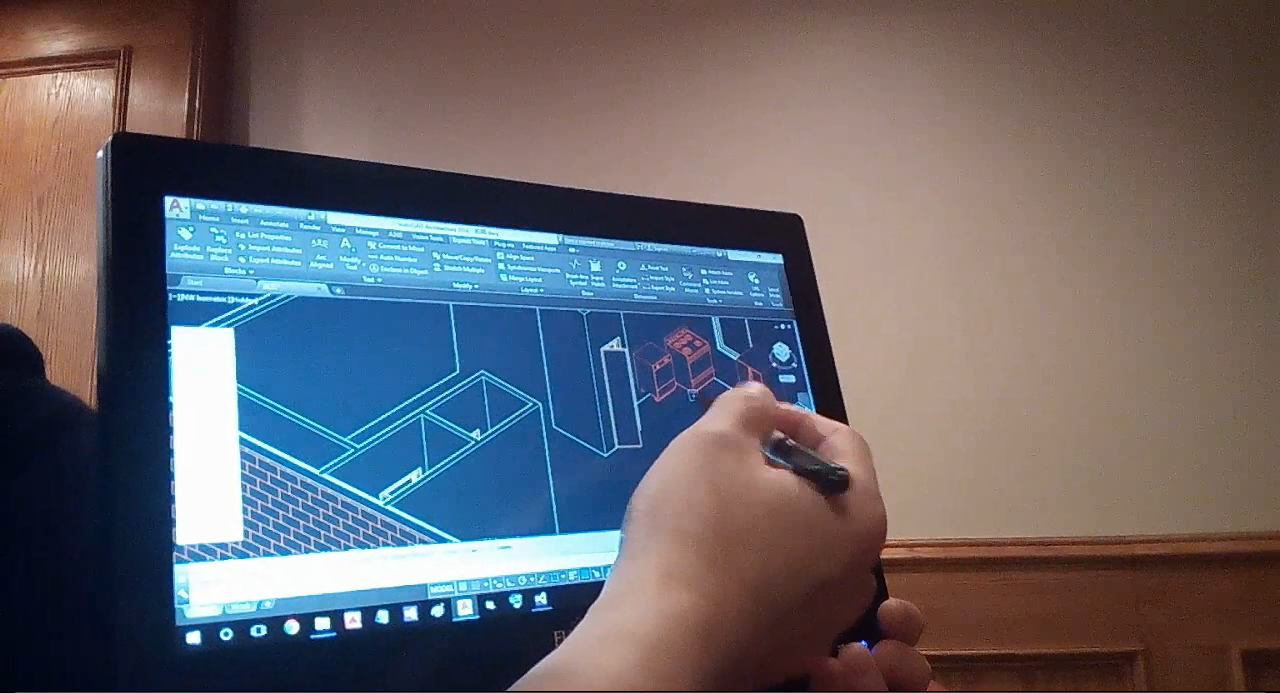

2,拍照成功后,提示用户选择图上的实体(墙门窗线图块等),然后绘制一红叉标志表示此处有照片参考,然后创建扩展数据将照片与红叉联系起来。
undefined

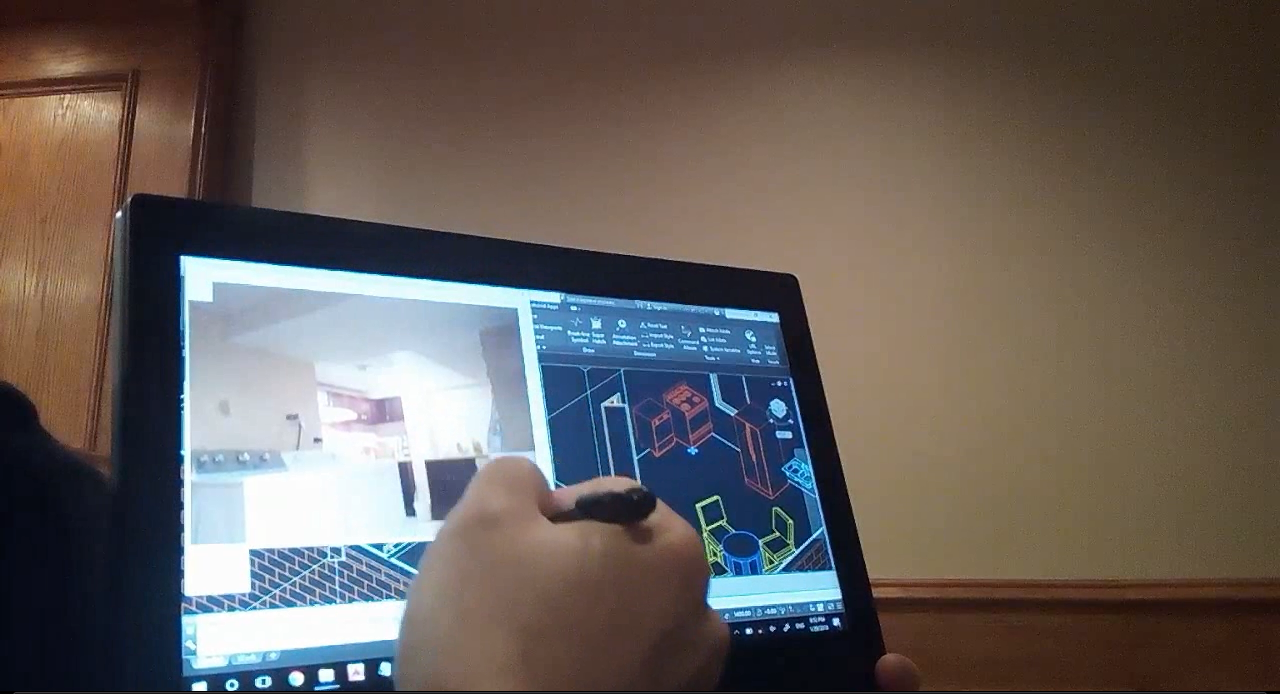

3,增加一个选择反应器。当用户选中红叉,会自动弹出对应的照片/录像。
undefined

研发时间:5工作日
研发费用:850加元
该公司全面装配此插件后,彻底解决了现场人员与办公室画图人员的沟通问题,再不需要用手机拍照了,也再不需要来回确认哪个照片是哪里拍的,非常准确的记录了现场人员的拍摄位置、时间等,成百倍提高效率,深受该公司工程师喜爱。
后记:此插件应用一个月左右,由于办公室画图人员都配置了双屏显示器,所以提出新的定制需求,点击红叉的时候把弹出的照片/录像显示到另一屏,这样可以一边对着图纸一边对着照片,画图更加轻松。
追加功能花时:1工作日
追加功能费用:150加元

点击此处到百度云盘下载本功能操作视频】
