飞图私人插件:英制公制快速互换插件
飞图私人插件:英制公制快速互换插件
发布日期:2018-01-28 14:15
某些涉外设计单位经常遇到公制英制的转换问题:需要将整个图纸在英制与公制之间转换。在找到飞图定制之前,工程师张工每次的做法是:使用AutoCAD自身的"units"命令,在改英制为公制(或者反过来)的同时,将全图自动缩放。

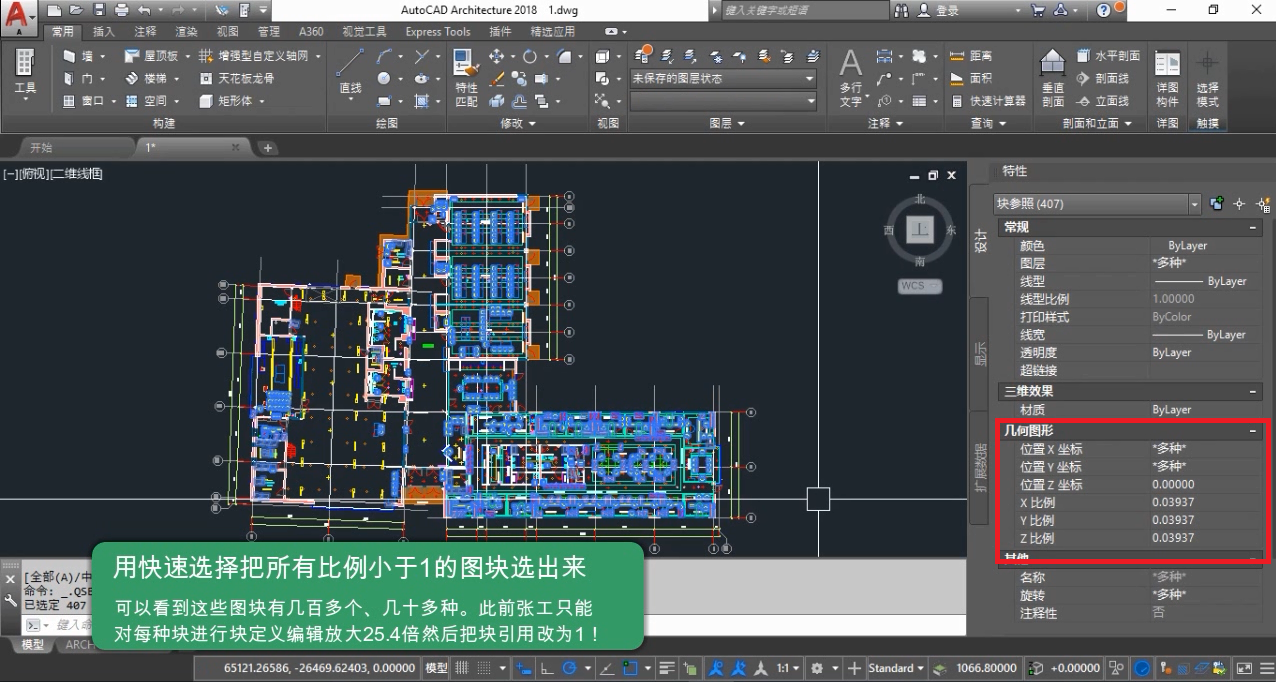

但由于图中存在大量的图块(多达几千个图块),这种做法的后果是图块全部自动改了比例,例如原来英制下比例为1,改公制后自动变成了25.4,张工需要手工将英制图块删除、重新插入“公制图块”(内容一样只是放缩过),不但耗时耗力,而且极易出错。
飞图提供的解决办法:定制张工私人专用“ImperialToMetric” 插件。
1,程序遍历所有当前图块,对每个块表记录缩放25.4;
1,程序遍历所有当前图块,对每个块表记录缩放25.4;

2,遍历所有当前图块实例,将它们的比例改回1。

研发费时: 2小时
张工所花费用:100RMB。
定制前处理每张图需:几乎需要一天,出错率极高。

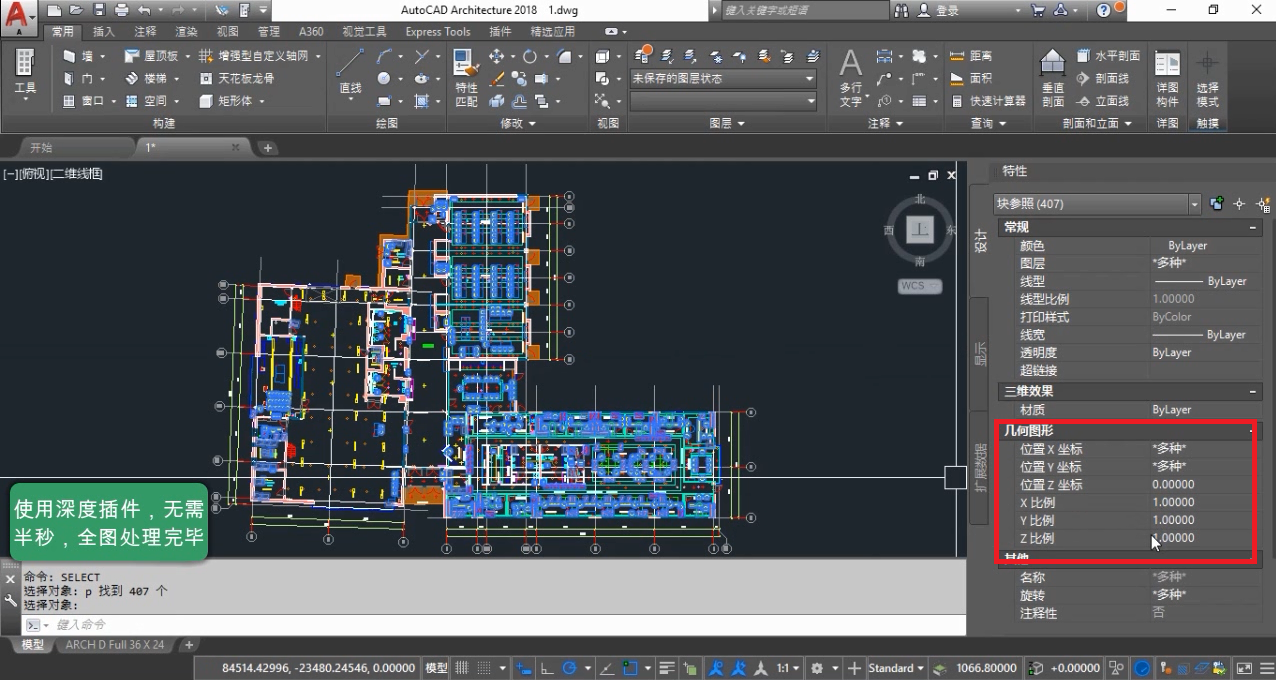

定制后处理每张图:不到1秒,正确率100%。
【点击此处到百度云盘下载本功能操作视频】
